О навигации с компасом.

В современном мире компасом надо уметь пользоваться всем на начальном уровне на случай потери/порчи/посадки навигатора, а на более продвинутом уровне:

• увлекающимся спортивным ориентированием;
• любителям Old School;
• выживальщикам, готовящимся к БП. (да, через месяц примерно после того, как наземные станции сопряжения GPS и ГЛОНАСС сгорят в огне ядерных взрывов, спутниковые навигаторы потеряют свою точность).

Любителям теории полезно прочитать про магнитное склонение, но на практике знание о нем вам крайне редко пригодится.

Существуют разные модификации компасов.

Как ими пользоваться, расскажу. Обычно все просто, но постоянно возникают вопросы, зачем там разные крутящиеся части.

Но для начала возьмем карту. Предположим, что мы находимся в точке 34 и хотим прийти к точке 40.

Для начала возьмем

Спортивный планшетный компас

У него быстро вращается  и успокаивается стрелка, а его основание прозрачное. Кладем его на карту так, чтобы соединить одной из его продольных линий СТАРТ и ФИНИШ.

Можно и не линию эту искать, а просто соединить наши точки ребром плашки компаса

Важный момент! ФИНИШНАЯ точка должна располагаться НА КОНЦЕ компаса. Если мы соединим точки наоборот, то и отправимся потом в противоположную сторону.

Теперь нам надо сделать так, чтобы северная стрелка компаса показывала ровно на север на карте. Север у нас на всех картах наверху (за исключением карт выходов из московского метро…).

В этом нам поможет крутящаяся круглая штука — картушка компаса — и синие линии, начерченные сверху вниз на этой карте (магнитные меридианы).

Теперь можно карту убрать даже. Начинаем крутиться на месте с компасом/крутить карту вместе с компасом так, чтобы стрелка компаса показывала на север на картушке (на букву N).

Всё!

Конечно, можно и не крутить картушку, и поставить стрелку компаса ориентированной на верхнюю границу карты на глазок, но края карты, параллельно которым должна встать стрелка, на границе поля зрения, и накопить отклонение легко.

А а у нас еще ж есть магнитное склонение, местные магнитные аномалии, неточность карт, кривые руки, зрение и т. д., так что там, где можно избежать  ошибки, лучше избежать.

Спортивный напальчный компас

Прикладывается к нашему Старту и финишу соответствующим образом.

Компас собранный под правую рукуКомпас собранный под левую руку

Далее действия аналогичны действиям с планшетным компасом.

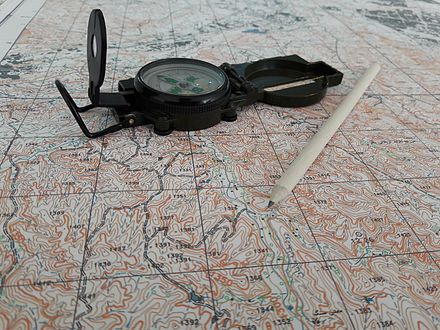

Военный компас

Военный он потому, что помимо деления круга на градусы, привычные со школы, этот компас имеет еще риски, делящие круг на 6400 делений. С помощью этого деления снайперы и артиллеристы могут быстро определить расстояние до цели, зная её габариты. Подробнее об этом можно прочитать, например, здесь, или загуглив «мера измерения углов тысячная».

Нас же интересует его гражданское применение и его визиры (лупа и крышка с прорезью и струной).

Сначала все точно также, как и со спортивным компасом: кладем его, соединяя точки СТАРТ и ФИНИШ, передом (крышкой) по направлению финишу.

Картушку тут крутить бесполезно, поэтому, надеясь только на наш глазомер, сразу начинаем вращаться так, чтобы северная стрелка указывала на север карты. В принципе, и так уже ясно, куда идти: крышка компаса нам показывает направление. Но у нас же не обычный компас, а с наворотами! Запоминаем на всякий случай азимут на наш объект (265 градусов), потому что сейчас мы будем много двигать компас и все собьем. Поднимаем крышку со струной на 90°, а кронштейн с лупой приблизительно на 45°, так, чтобы в лупу было видно желтую риску и шкалы азимутов, а в прорезь со струной — объекты местности.

И подносим компас к лицу

Первое осознанное селфи

Видим мы примерно следующее

То есть мы видим одновременно: желтую риску, под которой крутится диск с указанием градусов (нам надо повернуться так, чтобы было 265), две прорези (на кронштейне с лупой и на крышке компаса), струну, натянутую посредине прорези в крышке (на фото из-за фокусировки не видна), и приметную березу, которая находится на одной линии со всем вышеперечисленным.

Потом компас можно убрать и спокойно идти к примеченному в прорези объекту. У объекта процедуру с прикладыванием компаса к лицу повторить (тут надо не забыть про наши 265 градусов) и так далее, пока не придем куда надо.

Конкретно этот компас, что у меня , очень медленный, не рекомендую его для спортивного ориентирования и вообще, если вам важна скорость.

Обычный компас без наворотов

Любой брелок, встроенный в нож/огниво, любое другое место, куда китайцы его вставили, тоже применим. Тут нет никаких крутящихся картушек, визиров и прочего. Зато он легкий, валяется с непринужденным видом на дне рюкзака/висит на шее и достается при необходимости, когда GPS сдох.

Обычно я даже не ориентирую карту на север, это и в уме делается. В нашем примере по карте видно, что нам надо идти почти что на запад (налево от стрелки, указывающей на север).

Кому-то может показаться удобным вот такой компас, вешающийся как наручные часы, на запястье

Компас в электронных устройствах

Например в некоторых GPS приемниках, таких например как мой Garmin Etrex 30.

Вот как выглядит экран с ним (пользоваться компасом надо в горизонтальном положении прибора)

Умный прибор сразу пишет мне что его передняя часть направлена по магнитному азимуту 309 градусов.

А если я включу навигацию на какую-то точку, то появится стрелка, показывающая направление на мою цель

Мне надо повернуть немного налево чтобы моя цель оказалась прямо передо мной.

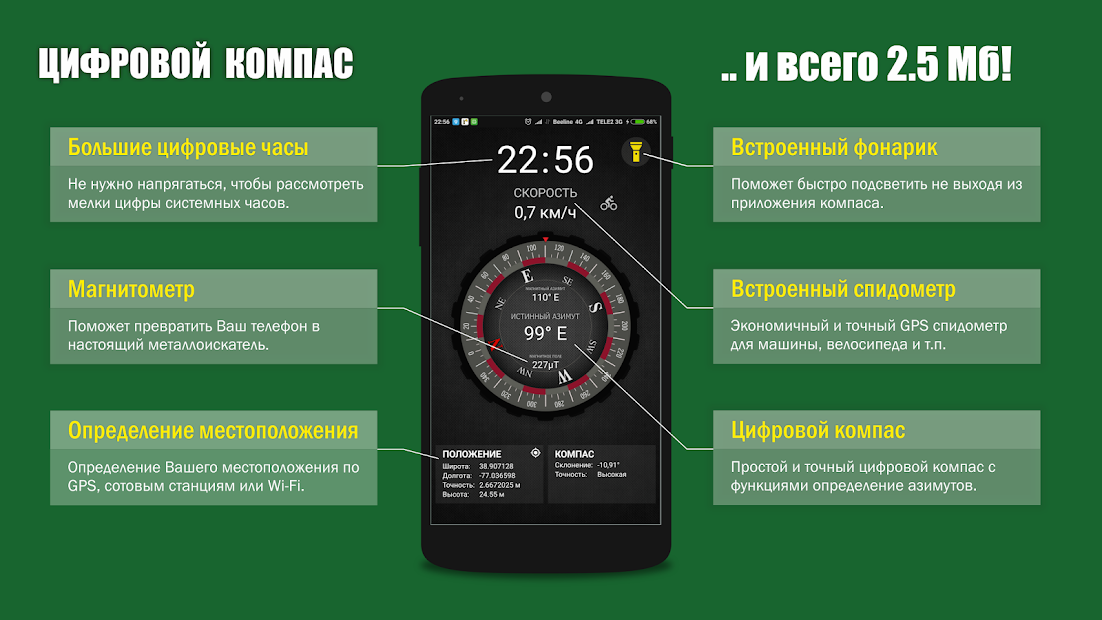

Практически любой современный смартфон оборудован компасом — надо только поставить приложение. Одно из самых простых GPS Status & Toolbox. А вот например экран компаса в приложении Locus Map.

Ввиду того, что на компас в электронике электромагнитное излучение оказывает особое влияние, для корректной работы компасов в таких приборах надо проводить их калибровку, причем чем чаще, тем лучше.  В продукции Garmin надо в меню компаса выбрать пункт «Калибровать компас» и следовать инструкциям на экране (Программа покажет как покрутить прибор в разных плоскостях). Чтобы откалибровать компас на Android, надо или так же выбрать соответствующий пункт в меню приложения, или, если он отсутствует, запустить компас, а потом делать телефоном вот такие движения.

Помня о надежности и обычных компасов, не храните их вблизи с железными вещами, сильными магнитами (есть в динамиках например) и подольше от других компасов.

Чтобы освоить на практике процедуру навигации с компасом советую поучаствовать в соревнованиях по спортивному ориентированию. Например в Мосмеридиане.

Вот, пожалуй, и всё для тех, кто хотел узнать, какие компасы бывают, и научиться работать с ними.

PS: для диванных выживальщиков и теоретиков, ваяющих презентации в клубах спортивного туризма: теоретического бреда про построение дирекционных углов на карте Генштаба  не будет. Кроме как на зачете по военной топографии мне это ни разу в жизни не пригодилось. Вам пригодилось? Реальный случай описываем в комментах.

PPS: Пока писал эту статью, пришла идея написать пост о способах нахождения сторон света без компаса и развеять пару устойчивых мифов. Вот она.

Присоединиться к моим походам можно через группу во Вконтакте: https://vk.com/shuriktravel. Там есть расписание планируемых мероприятий, но проще вступить в группу, и тогда вам будут приходить приглашения в походы (у вас же стоит разрешение на приглашения на мероприятия в настройках?) 🙂



Военный компас как пользоваться. Как пользоваться военным компасом

Наиболее распространенными, старыми, проверенными и в тоже время дешевыми, являются компасАдрианова и более совершенный артиллерийский компас АК.

Компас Адрианова и артиллерийский компас АК, приемы работы с ними, определение направления на местности по заданному азимуту, измерение магнитного азимута.

Компас Адрианова позволяет измерять углы в градусах и делениях угломера. Для отсчета углов служит лимб с двумя шкалами. Градусы подписаны через 15 (цена деления 3 градуса) по ходу часовой стрелки. Деления угломера — через 5-00 (цена деления 0-50) против хода часовой стрелки.

Отсчет по лимбу считывают с помощью указателя, укрепленного на внутренней стенке крышкикомпаса против мушки. Северный конец магнитной стрелки, указатель отсчета и деления на лимбе, соответствующие 0, 90, 180 и 270 градусам, покрыты светящимся в темноте составом.

Артиллерийский компас АК, устройство.

Благодаря некоторым усовершенствованиям артиллерийский компас АК более удобен в работе. Корпус у него прямоугольный, что позволяет точно устанавливать артиллерийский компас АК вдоль линийкарты и прочерчивать направления. Крышка компаса с зеркальной поверхностью позволяет наблюдать положение магнитной стрелки и одновременно визировать на предмет.

Магнитная стрелка более устойчиво фиксирует направление магнитного меридиана. Ее торможение осуществляется закрытием крышки. Цена деления шкалы лимба 1-00. Подписи их даны через 5-00 по ходу часовой стрелки.

Определение направления на местности по заданному азимуту компасом Адрианова.

Вращением крышки компаса указатель устанавливают на отсчет, соответствующий величине заданного азимута. Затем, освободив магнитную стрелку, поворачиваюткомпас так, чтобы нулевой штрих лимба совместился с северным концом стрелки. Одновременно становятся лицом в нужном направлении и, подняв компас примерно до уровня плеч, визируют по линии прорезь — мушка, и в этом направлении замечают на местности какой-либо ориентир. Это направление будет соответствовать заданному азимуту.

Определение направления на местности по заданному азимуту артиллерийским компасом АК.

Крышку компаса устанавливают под углом 45 градусов и вращением лимба совмещают заданный отсчет с указателем у прорези крышки. Артиллерийский компас АК поднимают до уровня глаз и, наблюдая в зеркало крышки, поворачиваются до совмещения нулевого штриха лимба с северным концом стрелки. В этом положении компаса через прорезь визируют и замечают какой-либо ориентир. Направление наориентир будет соответствовать заданному азимуту.

Измерение магнитного азимута компасом Адрианова.

Освободив магнитную стрелку, поворотом компаса подводят нулевой штрих под северный конец стрелки. Не меняя положения компаса, вращением кольца направляют визирное приспособление мушкой в сторону предмета, на который требуется измеритьазимут. Наводка мушки на предмет достигается многократным переводом взгляда с визирного приспособления на предмет и обратно.

Поднимать для этой цели компас до уровня глаз не следует, так как при этом возможен отход стрелки от нулевого штриха лимба и точность измерения азимута резко снизится. Совместив визирную линию прорезь — мушка с направлением на предмет,снимают у указателя мушки отсчет. Это и будет азимут направления на предмет. Средняя ошибка измерения азимута компасом Адрианова 2—3 градуса.

Измерение магнитного азимута артиллерийским компасом АК.

Поставив крышку компаса примерно под углом 45 градусов, визируют на предмет. Затем, не меняя положения компаса, вращением лимба подводят, наблюдая в зеркало, нулевой штрих лимба к северному концу магнитной стрелки и снимают отсчет у указателя. Средняя ошибка измерения азимута артиллерийским компасом АК примерно 0-25.

По материалам книги Справочник по военной топографии.
А. М. Говорухин, А. М. Куприн, А. Н. Коваленко, М. В. Гамезо.

рекомендации. Использование компаса на практике

Казалось бы, ну какой может быть компас, ведь на улице 21 век, зачем он нужен? Тем не менее, это универсальное приспособление всегда будет использоваться. Он понадобится вам в походе и в случае, если ваше электронное навигационное устройство не работает. К тому же компас не требует подзарядки, его цена невысокая и к тому же он займет минимум места.

Как правильно пользоваться компасом: инструкция

Многие почему-то думают, что это устройство слишком сложное и для того чтобы понять, как оно работает, потребуются особые знания. На самом деле это не так — благодаря нашим советам вы научитесь использовать компас.

Что вам понадобится? Одним компасом вам не обойтись, так как для определения местности вам также необходима карта. Только с ней вы сможете понять, куда нужно идти, ну а затем определить направление при помощи компаса.

Как устроен компас? Прежде всего, вы увидите шкалу делений с цифрами и магнитную стрелку. Зачем нужна стрелка? Ее функция — указывать на полюса. А вот на шкале вы найдете несколько пометок с градусами.

С чего начать? Просто положите его на ладонь в горизонтальном положении, затем поднесите руку как можно ближе к груди. Если вы перевернете его вертикально, он не покажет правильный результат. Если вам нужно отвлечься и посмотреть на карту ли сделать что-либо, аккуратно положите компас на ровную поверхность, можно даже на землю.

Как найти направление? Например, если вам нужен запад, начните крутить его до тех пор, пока стрелка не укажет на отметку «Север» на шкале делений. То же самое касается и других направлений. Если вы видите, что стрелка немного отклоняется, еще немного покрутите компас, так как несоответствие даже в несколько градусов может значительно изменить направление вашего движения и направить вас совсем не туда, куда вам нужно.

Главное — не забывайте постоянно сверяться с устройством, так как оно постоянно меняет показания. Если вы отклонитесь от курса, вы сможете понять это по направлению магнитной стрелки.

Как использовать компас на мобильном? Проще простого, так как в данном случае вам нужно лишь поворачивать мобильный под нужным углом для определения нужных показателей. Вы можете скачать несколько приложений с картами, благодаря которым вы сможете найти то, что вам нужно.

Компас в лесу. Использовать гаджет на такой местности труднее, так как вы можете легко заблудиться. Чтобы не потеряться, присмотритесь к местности и запомните некоторые объекты — например, вон то высокое дерево или озеро.

Затем вам нужно повернуться к этому ориентиру и положить на ладонь компас, запомните его показатели или запишите их. Именно на эти показатели вам нужно ориентироваться когда вы будете возвращаться.

Качественный исправный компас поможет вам найти дорогу назад, но все же мы советуем обращать внимание на местность и запоминать дорогу. Иногда гаджет может немного отклоняться от курса, все зависит от типа местности.

Как проверить компас на исправность? Перед тем, как отправляться в путешествие, вам нужно убедиться в том, что устройство правильно работает. Но как это сделать? Поднесите к компасу иголку, и вы увидите, как стрелка начинает двигаться. Затем максимально быстро удалите ножницы подальше от компаса и присмотритесь к стрелке — она должна вернуться в ту же позицию, в которой она была до того, как вы их поднесли.

Увы, но сломанный компас невозможно починить и гораздо проще купить новый, рабочий девайс.

Важное правило: никогда не наклоняйте компас при использовании, он даст неправильный результат!

Перед тем, как отправляться в путешествие, советуем вам испробовать компас несколько раз в знакомой местности и научиться им пользоваться. Если вы будете использовать наши советы, то сможете достичь пункта назначения и при необходимости вернуться обратно.

Как пользоваться компасом: видео

Если вы еще не умеете им пользоваться вам помогут наши видео-советы. Благодаря им вы сможете наглядно увидеть, как понять направление, которое он показывает и не заблудиться.

Мужской интернет-журнал сайт

Современные технологии не стоят на месте. Учёные разрабатывают гаджеты, значительно облегчающие жизнь человека. Многие современные разработки имеют недостаток, они не работают в автономном режиме.

В помощь путешественникам разработаны навигаторы, рации, передатчики и другие устройства для ориентации в пространстве. В большинстве случаев из-за того, что они требуют постоянной электрической зарядки питания, не всегда получается использовать их.

По этой причине применяют старый способ ориентирования – компас. Он выручит, неважно где вы находитесь, в лесу, пустыне, если вы любитель охоты, рыбалки.

Его преимущества:

• Маленький вес.
• Доступная цена.
• Маленькие размеры.
• Не требует дополнительного питания.

Можно брать в путешествие навигаторы или другие геолокационные устройства, но компас следует взять всегда, он выручит вас везде. Как пользоваться компасом многие люди не знают, но научиться стоит.

Инструкция использования, довольно несложная, нужно просто знать понятия из физики, географии. Перед использованием прибора навигации в дороге, важно потренироваться на знакомой территории, чтобы понять, как работают стрелки. После этого вы можете отправляться путешествовать.

Если вы оказались в лесу без карты и новомодных гаджетов, вам поможет сориентироваться на местности компас.

• Перед его использованием, нужно запомнить особо выделяющиеся крупные предметы, расположенные на местности. Это озеро, здание, запоминающиеся коряги деревьев.
• Перед тем как начать путешествие, поставьте компас в рабочее положение, встаньте лицом к ориентиру и отпустите стрелку с тормоза, стрелка будет показывать север.
• Отойдите на 20–30 шагов от выбранного ориентира, проведите приблизительно воображаемую линию от прибора до ориентира и запомните показания шкалы. В дальнейшем эта цифра будет главной, чтобы определить насколько вы сбились с курса.
• Нужно измерить азимут, это угол, который ложится между направлением на север и отклонением от него до вашего ориентира. Так, в будущем, вы сможете с точностью определить отклонение от заданного пути назад.
• Двигаясь вперёд, следует обращать своё внимание на расположение стрелки и выровнять путешествие согласно их показаниям.
• При нахождении пути, прибор нельзя наклонять, иначе он покажет неверную дорогу, и вы собьётесь с пути.

Использовать его все же лучше с картой, так как указание стрелкой магнитных полюсов земли соединяя их с картой, позволит определить расположение и быстро понять в каком месте карты вы находитесь.

Если рядом аномальная зона, то есть в глубине земли пролегает железная руда, стрелка станет хаотично вертеться, вам нужно отойти с этого места и посмотреть показания снова. Вы быстро сориентируетесь, после того, как стрелка успокоится и покажет вам правильный путь.

Устройство и характеристика

Компас – это круглая коробочка, стрелка с двумя концами и шкала. Круглая коробка служит защитой стрелки и магнитного поля, которое создано внутри коробки. Стрелка имеет красный конец, который показывает на юг, синий, показывает расположение севера.

Совет: при покупке навигационного устройства следует проверить его работоспособность, нужно поднести к нему железный предмет, если стрелка будет отклоняться, то компас исправен. Если резко убрать железный предмет, стрелка должна занять прежнее расположение.

Виды компасов

Вид	Описание
Электронный	Действие основано на микропроцессорном вычислении. В компас встроен GPS-маяк. Координаты определяются через сигнал, который маяк посылает спутнику и обратно. Недостатком является отсутствие розетки для подзарядки.
Гирокомпас	Используется для определения координат в морских плаваниях. Он механический, действие основано на принципе работы гироскопа, то есть вращения земли вокруг своей оси. При нахождении линии экватора, стрелка начинает интенсивно вращаться. Очень удобный в использовании, всегда правильно определяет направление и нечувствителен к изменениям магнитного поля.
Магнитный	Принцип: магнитное поле земли взаимодействует с магнитным полем компаса, при котором стрелка будет определять расположение частей света. Очень удобный в использовании, малогабаритный, дешёвый, но чувствителен к магнитным аномалиям.
Инженерный	Разновидность магнитного, только сделан в виде часов, из ударопрочного материала, имеет ремень, который крепит компас на руке. Пользоваться инженерным очень удобно. Он оснащён вращающейся шкалой, расположенной на стекле, с помощью которой можно определить азимут, и линзой, увеличивающей мелкие деления шкалы.
Военный	Самый точный прибор. Отличает от других устройств металлический корпус, это делает его надёжным при проведении боевых действий.

В современном обществе, при отсутствии обычного компаса или перечисленных выше, опытный путешественник не собьётся с пути, так как компас может быть встроен в телефоне, очень легко, когда телефон новомодный. В айфоне можно установить приложение, который покажет дорогу по принципу навигатора.

Неважно каким вы пользуетесь компасом, военным, армейским, инженерным, цифровым или туристическим, этот прибор никогда не подведёт вас и всегда поможет сориентироваться на любой местности.

Если вы не умеете им пользоваться, с помощью интернета можно научиться всему. На сайтах про компасы вы можете найти интересующую информацию про любой компас. Можете посмотреть обучающие видео, в которых опытные люди подробно расскажут и покажут, как пользоваться компасом.

Видео

Похожие записи

Устройство, которое поможет ориентироваться на местности, найти правильную дорогу по карте и выйти из леса, если Вы заблудились. Компас. Конечно, его практическая польза прямо пропорциональна умению пользоваться данным прибором. Поговорим о том, как правильно пользоваться компасом, чтобы это устройство не было простым брелком в Вашем кармане.

Компас: основные моменты

1. С помощью компаса определяются части света: север, юг, запад, восток.
2. Стрелка компаса всегда указывает на север. Если стрелки две, то чаще «северная» стрелка обозначена синим цветом, либо она более короткая, либо это часть с концом в виде стрелы.
3. На компасе есть так называемый «тормоз» — рычажок, препятствующий перемещению стрелки.
4. Когда используете компас, кладите его на ладонь и держите горизонтально, чтобы стрелочка не задевала стекло или основание компаса и не сбивалась.
5. Компас может давать неверную информацию о расположении частей света, если Вы находитесь близ линий электропередач.
6. Периодически проверяйте достоверность работы компаса (способом, указанным ниже).
7. После каждого раза использования компаса ставьте его на «тормоз».

Компас: проверка

Перед тем как пользоваться компасом, следует проверить его работоспособность, иначе Вы рискуете не только сбиться с пути, но и не найти дорогу назад.

• Для проверки положите компас на горизонтальную поверхность, дождитесь пока стрелка перестанет двигаться.
• Поднесите к компасу металлический предмет и ждите, когда стрелка начнет менять положение.
• После резко уберите предмет и следите за стрелкой, если она вернулась в исходное положение — компас работает хорошо и может использоваться для ориентировки.

Компас в походе: правила применения

Перейдем к разговору, как пользоваться компасом в лесу.

• Для начала определяем ориентир, то место, к которому мы будем возвращаться. В качестве такого ориентира лучше выбирать дорогу, просеку, железнодорожные пути, реку, то есть что-то достаточно протяженное, чтобы наверняка не промахнуться и выйти к знакомому месту.
• Уходить лучше под прямым углом от ориентира, то есть перпендикулярно ему.
• Допустим наш ориентир — дорога. Отходим чуть в нужную нам сторону и поворачиваемся лицом к дороге.
• Снимаем компас с «тормоза» и, держа ровно горизонтально, вращаем компас до тех пор, пока стрелочка не совпадет с линией север-юг (S-N, не перепутайте: N — north — север; S — south — юг).
• Проводим мысленную линию (можно приложить линеечку, прямую веточку) нашего пути. Смотрим цифры по краям колбы — это градусы. Высчитываем градус от нуля (севера) по часовой стрелке. Это точка возвращения (азимут).
• Далее смотрим цифру с противоположной стороны — это направление нашего движения.
• Запоминаем обе цифры! Идем в лес.

Возвращаемся назад:

• Берем компас на ладошку, так, чтобы линия возвращения мысленно проходила через центр и цифру — точку азимута (см. выше), линия должна быть направлена вперед.
• Затем начинайте вращаться вокруг своей оси, добиваясь положения стрелки на отметке север.
• После отправляемся в сторону, куда обращен взгляд.

Если Вы еще новичок и не знаете, как пользоваться компасом, видео ролики в интернете позволят получить наглядную информацию. Главное — практика. Но практиковаться лучше со знающими людьми рядом.

Каждому поисковику, рыболову или грибнику нередко приходится заходить в незнакомые места. И через некоторые время возникает насущная проблема – как выйти из этого места к дому и машине. Конечно, вблизи крупных городов заблудиться довольно сложно, но даже в незнакомом лесу 2х2 км можно плутать очень долго.

В настоящее время появилось множество электронных помощников, способных показать дорогу с помощью GPS-навигации или просто по положению вышек сотовой связи. Однако, у всех этих устройств есть один недостаток – они требуют питания. А значит, может случиться так, что у GPS-навигатора «сели» батареи или сотовая связь «не ловит».

Поэтому до сих пор не потерял своей популярности такой простой навигационный прибор, как компас . Компас не требует батареек для работы, а зная, как им правильно пользоваться – можно не бояться заблудиться даже в глухой тайге.

Везде, где необходима навигация и определение местоположения в пространстве, используется тот или иной вид компаса. Но не будем вдаваться в подробности их типов. Нас интересует простейший компас туристического типа.

Самый простой компас представляет собой железную стрелку, насаженную на вертикальную ось. Вся эта конструкция располагается в круглом корпусе. Железная стрелка представляет собой магнит. А так как наша Земля тоже в каком-то роде большой магнит, то в силу некоторых физических законов происходит необычное явление — подвешенная на оси магнитная стрелка стремится повернуться к магнитному полюсу Земли. К нашему счастью, магнитный полюс практически совпадает с географическим полюсом. Благодаря этому можно считать, что стрелка компаса отклоняется всегда в одном направлении – на север.

Зная направление на север можно определить и другие три направления – на юг, запад и восток. А сориентировавшись по этим направлениям можно легко передвигаться в любой местности, не боясь заблудиться – так же, как это делают моряки.

Но прежде, чем объяснять, как пользоваться компасом, хочу сделать небольшое отступление. Прежде, чем идти в незнакомое место, обязательно заранее изучите карту этого места. Компас будет практически бесполезен, если Вы не будете знать необходимых ориентиров или примерной географии места.

Запомните примерное положение и направление всех протяженных ориентиров – дорог, рек, озер, просек, высоковольтных линий электропередач и т. д. Заодно заранее наметьте направления входа и выхода, если речь идет о лесе. Тогда Вы точно будете знать – на запад не стоит выходить из леса, он там длится еще 50 км, а вот на севере лес преграждается рекой, и всегда можно выйти туда.

Продолжаем учиться пользоваться компасом. Для начала необходимо выбрать, какой же из этих приборов приобрести. В магазинах в основном продается два вида компасов – «туристический» и «для спортивного ориентирования».

Туристический компас – эта та самая простая «коробочка» со стрелкой и цифрами по кругу.
Компас для ориентирования устроен немного более сложно и предназначен для движения с ним по карте. Он обычно имеет один или два откидных визира для более точного определения углов относительно ориентиров, а также часто бывает с зеркальной шкалой цифр.

Рассматривать пока что будем только первый тип компаса.

Итак, кроме стрелки на компасе еще имеются цифры по кругу, обозначающие угол поворота стрелки от 0 до 360 градусов. Обычно их градуировка составляет от 5 до 15 градусов.

Именно эти цифры в совокупности со стрелкой, один конец которой обычно ярко выражен формой или цветом, и помогают ориентироваться на местности. В данном случае – с помощью знания направления на север и отклонения от этого направления. Это отклонение, или угол между направлением на север и направлением на какой-либо ориентир, называется в навигации АЗИМУТом.

На практике, особенно в прогнозе погоды, мы часто слышим обозначения – юг, северо-запад, восток, и прочие стороны света. Все это – тоже азимуты. Или кратные 90 градусам (север, юг, запад, восток), или 45 градусам – северо-запад, северо-восток, юго-запад, юго-восток. В геодезии и навигации есть и другие принятые обозначения более мелких углов, но нам пока они не важны.

Что же мы можем сделать для того, чтобы не заблудиться с помощью компаса и знания азимутов? Для начала определимся – азимут чего нам важен? То есть угол между чем и севером? Нужно выбрать ориентир.

Применительно к лесу – чаще всего надо знать направление как войти в лес, и как выйти из него. В лес проще зайти с дороги, именно из нее выйдет неплохой ориентир из-за своей большой протяженности.

Итак, становимся лицом к дороге, берем в руки компас и смотрим азимут, т е угол между концом стрелки, показывающей на север, и направлением взгляда на дорогу. Для удобства пользования компас лучше развернуть так, чтобы конец стрелки совпадал с цифрой 0 на шкале. При этом направление взгляда на дорогу будет указывать на какой-то азимут, к примеру – 315 градусов.
Это и есть азимут направления выхода из леса. А противоположная стрелка (в данном случае — 135 градусов) является обратным азимутом, то есть направлением движения в лес.

Теперь можно спокойно ходить по лесу, стараясь придерживаться известного обратного азимута.
А на обратном пути необходимо проделать ту же операцию — повернуть компас стрелкой на север (0 градусов), и двигаться в направлении прямого азимута. Таким образом, Вы выйдете на дорогу с некоторым смещением относительно места захода в лес.

Чтобы было более понятно, поясню «на пальцах». Если Вы заходите в лес на юг, то обратно надо выходить на север. Так же с прямым и обратным азимутами. Главное – знать
направление на заранее определенный ориентир и где находится север.

Что еще можно определять с помощью компаса – узнаете в следующей статье.

Существует несколько разновидностей компасов. Для ориентирования на незнакомой местности (определения сторон света), хватит и простейшего компаса, в котором указателем направления является намагниченная стрелка. Именно такие приборы при выезде на природу (собираясь в поход) и берут с собой предусмотрительные охотники, рыбаки, грибники, туристы. В школе учат, как пользоваться магнитным компасом, но все ли помнят уроки географии?

Эта статья одним поможет несколько «освежить» память, а другим – понять, как ориентироваться на незнакомой местности по компасу.

Что нужно знать о компасе

Его стрелка (после снятия фиксатора) всегда принимает положение, при котором один ее конец «смотрит» на Север (отмечен на циферблате как N или С), другой – на Юг (литеры S или Ю), в соответствие с полюсами Земли. Так как компасы выпускаются разными производителями, то и обозначения его секторов отличаются. Как понять, что корпус прибора расположен правильно, а не перевернут на 180º? Иначе истинные стороны света определить не получится, и смысл ориентирования теряется.

Литеры E или В обозначают Восток, W или З – Запад.

При определении положения на местности принято вести отсчет от направления «Север». Поэтому конец магнитной стрелки, указывающей на него, обозначен всегда. Это или синяя метка (иногда зеленая), или точка из фосфоресцирующего состава. Кончик может быть исполнен и в форме треугольника, направленного острым углом на магнитный полюс.

Но в любом случае, та сторона, куда смотрит «меченый» конец стрелки – обязательно Север. Следовательно, нужно лишь провернуть корпус прибора, подогнав под него шкалу циферблата до совмещения с нанесенным обозначением N (или С). В старых моделях компасов отмечен и «южный» кончик стрелки (красным цветом).

Как ориентироваться с помощью компаса

Редко кто из туристов, охотников или рыбаков берет с собой карту — в основном обходятся . Те, кто выезжает на природу с ней, хорошо знают порядок работы. Большинству же лишь достаточно найти по компасу дорогу назад. В основном, он и приобретается для того, чтобы не заблудиться. Что нужно сделать?

Отправляясь по выбранному маршруту, следует определить направление движения. Фиксатор со стрелки снимается, компасу придается горизонтальное положение и его корпус вращается до совмещения литеры N циферблата с «северным» кончиком. Остается лишь подождать, пока стрелка не «успокоится».

Выбрав по маршруту дальний, хорошо видимый объект (дерево, холм или иное), нужно запомнить, в каком он направлении. То есть, определить азимут. Градуировка также нанесена на шкале прибора. 00 – это Север, соответственно, 90 – Восток, 180 – Юг и 270 – Запад. Вычислить, по какому именно азимуту предстоит движение, несложно.

Если на маршруте приходится менять направление, а это бывает довольно часто, особенно на пересеченной местности, то в каждой «поворотной» точке нужно опять-таки определять новый азимут, выбирая какой-нибудь другой объект. На память надеяться не стоит; все данные необходимо записывать. Плюс к этому, желательно делать отсчет шагов (при частых сменах курса) или засекать время движения (при длительных перемещениях в одном направлении).

Для того чтобы вернуться в исходное место, достаточно двигаться в обратную сторону. То есть сориентировать циферблат компаса по сторонам света, и мысленно провести через центр прибора линию от первичного (измеренного до начала движения в намеченную сторону) значения азимута для данной точки. Если перемещение на местности шло под углом, например, 300º, то возвращаться нужно в направлении на 120º. Понять несложно, если учесть, что разница между азимутами («прямым» и «обратным») всегда составляет 180º.

В специализированных магазинах, торгующих принадлежностями для рыбаков, охотников, туристов или спортсменов, можно встретить различные модификации магнитных компасов. Для того чтобы сориентироваться в незнакомом месте, достаточно простейшего, самого дешевого прибора. Вряд ли стоит тратить деньги на более «навороченное» устройство, учитывая, что все его возможности (функционал) на практике все равно реализованы не будут.

Наверное, в этом плане единственно полезная рекомендация – обратить внимание на «жидкостные» модели компаса. Внутрь их колбы закачана специальная смесь, которая «гасит» колебания стрелки. Такие модификации прибора удобнее тем, что позволяют ориентироваться, не останавливаясь, непосредственно в процессе движения. Для туриста, совершающего пеший переход, такой компас предпочтительнее.

Есть несколько способов проверки работоспособности прибора. Простейший из них – прямо в магазине приблизить компас к любому металлическому изделию (каркасу витража, дверной ручке и тому подобное). Стрелка должна не просто отклониться, а сориентироваться плавно, без рывков. Такое иногда случается с дешевыми моделями из-за неправильного ее крепления на оси.

Тем, кто пользуется компасом для «привязки» карты к местности, следует помнить о таком параметре вычислений, как магнитное склонение. Прибор показывает полюс именно магнитный, а для всех карт имеет значение географический. В большинстве случаев данная погрешность при ориентировании в расчет не принимается, но если необходима максимальная точность определения координат, учитывать придется. Соответствующие справочные данные указываются на каждом листе карты.

Чтобы убедиться в том, что направление на Север выбрано правильно, нужно проделать несколько «замеров», в разных местах по ходу движения. Магнитная стрелка реагирует на металлы, и нередко компас нещадно «врет», дезориентируя пользователя. К примеру, если неподалеку расположен какой-либо объект, влияющий на ее положение (например, ЛЭП, невидимая за посадкой грандиозная свалка, «нитка» заглубленного трубопровода и так далее). То же касается и болотистой местности.

В этом случае проявляется эффект так называемых «болотных руд». Причины «сбоев» в работе стрелки могут быть самые разные, даже «анекдотичные». Например, если при ориентировании держать в одной руке и прибор, и металлический предмет (нож или что-то еще). Опытные туристы никогда не ограничиваются однократным определением направления на Север, а постоянно сверяются по ходу движения с компасом.

Надеяться при ориентировании лишь на компас не стоит. Во-первых, при недостатке опыта точно определить азимут довольно сложно. Во-вторых, дешевые приборы дают значительные погрешности измерений. Чтобы сократить время нахождения отправного пункта, нелишне запоминать и природные ориентиры – дороги, посадки, крупные одиноко стоящие деревья и тому подобное.

Дополнительно к компасу желательно приобрести и такой прибор, как шагомер. Он поможет определить расстояния от одной контрольной точки до другой. Тогда не придется ни время засекать, ни число шагов высчитывать. Следовательно, процесс ориентирования на местности существенно упростится.

Как пользоваться компасом — в лесу, без карты. Инструкция пользованием компасом в походе, на природе в экстремальных ситуациях

Полезные советы

Как пользоваться компасом

Не так уж сложно потерять ориентировку среди завалов погибших деревьев, в лесной чащобе, поросшей густым кустарником, где непривычному глазу все кажется однообразным зеленым хаосом и трудно отличить приметные складки местности и несхожесть обстановки. Сбиться с пути доводилось и новичкам, и умудренным опытом таежникам.

В таких случаях человек начинает перебирать в уме разнообразные способы ориентирования на местности. Припоминает он и то, как относительно стран света строят свое жилище муравьи, и где обильнее выступает смола на коре, и с какой стороны деревья гуще покрыты мхом. Однако, положа руку на сердце, нужно сказать, что даже очень хорошее знание всех этих романтических примет не заменит компаса.

С этим замечательным прибором большинство из нас впервые знакомится еще в школе. Сконструированный еще в XIX веке русским военным топографом Петром Адриановым, он дошел до наших дней почти без изменений. Когда-то его изготавливали из латуни, ныне ей на смену пришла пластмасса. Такой компас можно найти практически в любом спортивном магазине. Несмотря на солидный возраст и некоторую старомодность, компас Адрианова все еще используется многими путешественниками.

---

---

На лимбе этого компаса -120 делений, то есть одно деление соответствует трем градусам. Длинный штрих, покрытый светящимся составом, — это начало отсчета делений. Через каждые пятнадцать градусов на лимбе нанесен треугольничек и над ним напечатаны цифры — количество градусов от нуля. Кроме того, имеются три светящиеся в темноте точки и буквы под ними, соответствующие сторонам горизонта (В, Ю, 3). Визирное кольцо имеет два пластмассовых выступа — глазок и мушку, под которыми с внутренней стороны кольца под стеклом расположены два треугольных выступа, покрытых светомассой. Северный конец стрелки также покрыт светящимся в темноте составом. Стрелка опирается на иглу и вращается на ней.

Чтобы уменьшить трение стрелки об иглу и повысить точность компаса, в центр стрелки вделан маленький камень-хрусталик с небольшим углублением для иглы. Стрелка фиксируется зажимом — пружинистой металлической пластиной, согнутой пополам. Если выдвинуть ее наружу через щель в корпусе, то концы пластинки поджимаются, стрелка освобождается — компас готов к работе. Когда же зажим задвинут внутрь компаса, его концы распрямляются и прижимают стрелку к стеклу.

Однако компас Адрианова существенно потеснили современные жидкостные компасы. Работать с ними гораздо легче и удобнее. Стрелка такого компаса находится в плоскоцилиндрической колбе со специальной жидкостью (anti-static liquid), позволяющей стрелке компаса устанавливаться в направлении на север в течение нескольких секунд (в некоторых моделях менее секунды).

В настоящее время на российском рынке представлены компасы таких фирм, как шведская Silva, финская Suunto и отечествественная Moscompass. Их технические характеристики примерно одинаковы, но цены на продукцию фирмы Moscompass гораздо ниже.

Стрелка в современных компасах изготавливается из пластика, а в ее центр помещается мощный магнит. Это делается для того, чтобы сократить время установки стрелки и повысить точность компаса. Северный конец стрелки обычно закрашен красным цветом, южный может быть белым, зеленым, черным. Флуоресцирующее покрытие дает возможность работать с компасом в темное время суток. Лимб имеет более точную шкалу деления (до двух градусов), чем у компаса Адрианова. На дне прозрачной колбы наносятся направляющие линии, которые помогают сориентировать карту и точно выставить азимут.

Фирмы-производители, исходя главным образом из потребностей спортивного ориентирования, сконцентрировали свои усилия на сокращении времени установки стрелки в направлении на север (речь идет о долях секунды) и ее стабильном положении даже на бегу, что имеет решающее значение в спорте, но не так уж важно в путешествии. Поэтому большинство моделей компасов предназначено в основном для спортивного ориентирования и имеет очень упрощенную конструкцию с весьма ограниченным набором функций.

Несколько лет назад среди российских путешественников был очень популярен компас восточногерманского производства «Спорт-4». Это один из самых универсальных компасов, продававшихся в России. База этого компаса была снабжена линейкой для масштаба 1:15000, миллиметровой линейкой, лупой для увеличения в три с половиной раза, сдвоенной светящейся меткой для обозначения направлений, линиями для ориентирования компаса. На дне колбы компаса также были предусмотрены направляющие линии и сдвоенный светящийся штрих для отметки направления на север. Сейчас «Спорт-4» в наших магазинах не продается, но, выбирая компас для путешествия, нужно искать что-либо похожее.

Из тех компасов, что порой используются в экспедициях, надо упомянуть еще геологический и артиллерийский.

Геологический компас предназначен главным образом для того, чтобы измерять углы и направления падения горных пород. При этом компас приходится ориентировать не на какой-то предмет, а на себя. Это удобнее делать, если поменять местами восток и запад на лимбе компаса. Именно так и устроен лимб геологического компаса — это надо иметь в виду, определяя стороны горизонта. Чтобы было удобнее ориентироваться на местности, в компас вставлено зеркальце со специальной нитью. Кроме того, геологический компас снабжен угломером для определения углов падения слоев и фиксатором для стрелок, который закрепляет их в определенном положении. Одна из сторон компаса может служить линейкой — на ней предусмотрены сантиметровые и миллиметровые деления. В корпус встроен уровень — ампула с капелькой жидкости, что позволяет пользоваться прибором на весу или на неровной местности, сохраняя уверенность в том, что компас расположен строго параллельно земной поверхности и замеры правильны.

Артиллерийский компас имеет цену деления сто тысячных и отградуирован по ходу часовой стрелки. Он устроен таким образом, что его визирное приспособление остается неподвижным, в то время как шкала может вращаться. Это дает возможность, не меняя положение компаса, оперативно совмещать нулевое деление лимба с северным концом магнитной стрелки, не сбивая ее. Прибор снабжен откидной крышкой с зеркалом, что позволяет при визировании на предмет контролировать положение компаса и брать отсчет по шкале.

Способы определения магнитного азимута при помощи разных компасов имеют некоторые особенности.

Так, компас Адрианова и подобные ему компасы поднимают с освобожденной магнитной стрелкой на высоту 10-12 сантиметров ниже уровня глаз, нулевой штрих компаса подводится под северный ее конец, затем другой рукой, не сбивая положения стрелки и корпуса, поворачивается крышка с визирной линией в направлении на предмет. Точного совмещения этих направлений добиваются многократным переводом взгляда с визирной линии на предмет и обратно. При этом не нужно поднимать компас до уровня глаз, поскольку в этом случае его ориентировка сбивается и вероятность ошибки увеличивается. Измерить магнитный азимут по компасу Адрианова можно с точностью два-три градуса.

Точность определения магнитного азимута по компасу, располагающему зеркальной крышкой, несколько выше. В этом случае компас с откинутым на 45 градусов зеркалом поднимается до уровня глаз; по визирной линии, проходящей через центр компаса и прорезь в основании зеркальной крышки, прибор направляется на цель. Затем нулевой штрих компаса совмещается с северным концом стрелки, и снимается отсчет угла на лимбе против визирной линии у основания крышки.

Зеркало крышки позволяет контролировать ориентировку компаса.

Чтобы найти направление по указанному азимуту, все операции производятся в обратном порядке.

Так, компас Адрианова ориентируют и примерно определяют направление на местности; затем, повернувшись в том направлении и держа компас на уровне 10-12 сантиметров ниже уровня глаз, точно ориентируют его и визируют на местности установленный магнитный азимут. Чтобы не сбиться, на линии визирования отмечают какой-либо хорошо заметный ориентир.

Компас, снабженный зеркалом, держат на уровне глаз и ловора-чиваются, глядя в зеркало, до тех пор, пока северный конец стрелки не окажется у нулевого отсчета лимба. Затем на линии визирования замечают ориентир, направление на который и будет направлением установленного на лимбе магнитного азимута.

Лимб некоторых импортных компасов разбит не на 360°, а на 32 морских румба. В таких компасах главные румбы обозначаются следующим образом — Север — Норд(И), Юг — Зюйд (S), Восток — Ост (0), Запад — Вест (W). Четвертным румбам соответствуют сочетания двух букв, например, северо-запад — норд-вест (NW) или юго-восток -зюйд-ост (SO). Промежуточные румбы между главными и четвертными обозначаются тремя буквами — восток-юго-восток — ост-зюйд-ост (0S0).

Какой бы конструкции ни был компас, его нужно беречь от ударов (особенно жидкостной, корпус которого имеет форму пластины и потому довольно хрупок). Лучше не носить компас в наружных карманах или на руке, где его легко разбить, а привязав шнурок, надеть на шею, убирая во внутренний карман или за пазуху. Небезопасно для компаса соседство больших стальных предметов — пил, топоров, ножей.

Самая главная часть любого компаса — магнитная стрелка. Для грубой ориентировки на местности достаточно уже ее одной. Поэтому во всех случаях, когда компас разбит, сломаны его корпус и шкала, необходимо сохранить стрелку. Проще всего подвесить стрелку на какую-либо некрученую нитку и дождаться, когда она установится вдоль линии север-юг. Можно стрелку насадить на иголку, сухую рыбью кость, острую щепку. Однако пользоваться таким приспособлением не очень удобно, трудно определять градусный отсчет, да и стрелка будет реагировать на малейшее дуновение ветра.

Поэтому лучше из куска древесины вырезать корпус импровизированного компаса, куда воткнуть ушком вниз иголку и насадить на нее стрелку. Кусочек полиэтиленовой пленки, натянутой поверх корпуса, сыграет роль защитного стекла. При этом стрелка должна располагаться так, чтобы пленка не давала ей соскакивать с иглы и в то же время не тормозила движения стрелки — то есть именно так, как это и предусмотрено в настоящем компасе. Фиксирующим зажимом может послужить натянутая поверх полиэтилена нитка и подложенный под нее кусочек коры, упирающийся в середину стрелки.

В тех случаях, когда компас пострадал столь существенно, что даже стрелкой нельзя воспользоваться, или когда он вовсе утерян, можно попытаться определить стороны света, намагнитив стальную иголку, булавку или лезвие бритвы. Конечно, хорошо бы намагнитить все иголки или булавки еще до выхода из дома, сверить их с компасом и пометить краской северный конец. Однако такая исключительная предусмотрительность встречается крайне редко. Поэтому придется намагничивать иголки, когда потребует ситуация. Для этого их достаточно прилепить минут на 30-40 к магниту, который есть в динамике приемника или в наушниках. Можно намагнитить иголку, обмотав вокруг нее проволоку, концы которой нужно подсоединить к клеммам батареек или аккумулятора. При этом чем больше витков намотано на игле, тем лучше. Если проволока лишена изоляции, то иглу нужно предварительно обернуть каким-либо изолирующим материалом. Для того чтобы намагнитить иголку, потребуется не менее десяти минут. Конец иглы, находившийся у отрицательной клеммы батареи, будет соответствовать северному концу компасной стрелки.

Стальная игла намагничивается и в том случае, если некоторое время тереть ей в одном направлении о шелковую ткань, а бритвенное лезвие, помимо всех указанных способов, можно попытаться намагнитить осторожным трением о ладонь. Однако оба этих метода дают очень небольшую намагниченность, которой хватает ненадолго, а намагниченные подобным образом предметы способны указать направление на север, лишь будучи подвешенными на нитке.

Намагниченную иголку нужно слегка потереть о волосы или о пальцы и аккуратно положить на поверхность воды. Как правило, небольшие швейные иглы не тонут и постепенно разворачиваются в направлении север-юг. Более массивные иглы нужно воткнуть в кусочек коры, пенопласта, можно пропустить через соломинку, уложить на небольшой лист бумаги или растения.

Изготавливая такой «водный» компас, нужно помнить, что емкость для воды должна быть из немагнитных материалов. В противном случае все показания стрелки будут совершенно искажены.

Для подобного импровизированного компаса лучше пользоваться какой-нибудь круглой емкостью. В этом случае появляется возможность устроить шкалу и точнее ориентироваться в градусном отсчете. Для этого нужно взять нитку, обернуть ее вокруг емкости так, чтобы нитка была в точности равна длине окружности. Сложив нитку, можно найти середину и поделить окружность точно на четыре части, сложив еще раз — поделить на восемь частей и так далее.

Назад в раздел

Определение азимута по компасу. Боевая подготовка ВДВ [Универсальный солдат]

Читайте также

Определение азимута по компасу

Определение азимута по компасу Чтобы определить азимут на местности, надо:– стать лицом в направлении предмета, на который требуется определить азимут;– ориентировать компас, то есть подвести его нулевое деление (или букву «С») под затемненный конец стрелки

По компасу

По компасу При помощи компаса наиболее удобно и быстро можно определить север, восток, юг, запад. Для этого нужно компасу придать горизонтальное положение, освободить от зажима стрелку, дать ей успокоиться. Тогда темный конец ее будет направлен на север. Для определения

Определение своего местонахождения

Определение своего местонахождения Определение производится при помощи карты и местных предметов, резко бросающихся в глаза. При определении своего местонахождения нужно в точке стояния ориентировать карту, то есть повернуть ее так, чтобы ее стороны были направлены

Определение азимута по компасу

Определение азимута по компасу Чтобы определить азимут на местности, надо:– стать лицом в направлении предмета, на который требуется определить азимут;– ориентировать компас, то есть подвести его нулевое деление (или букву С) под затемненный конец стрелки

Определение магнитных азимутов

Определение магнитных азимутов Выполняется в отличие от вышеизложенного на ориентированной карте с учетом магнитного склонения. Магнитное склонение бывает или восточное – со знаком «+», или западное – со знаком «-». Зная величину и знак отклонения, нетрудно совместить

Определение координат и целеуказание

Определение координат и целеуказание Чтобы указать приближенно местоположение какого-либо объекта на карте, достаточно указать квадрат сетки, в котором он расположен. Квадрат всегда указывается цифрами километровых линий, пересечением которых образован юго-западный

Определение расстояний на местности

Определение расстояний на местности Очень часто разведчику требуется определять расстояния до различных предметов на местности, а также оценивать их размеры. Наиболее точно и быстро расстояния определяются посредством специальных приборов (дальномеров) и

По компасу

По компасу При помощи компаса наиболее удобно и быстро можно определить север, восток, юг, запад. Для этого нужно компасу придать горизонтальное положение, освободить от зажима стрелку, дать ей успокоиться. Тогда темный конец ее будет направлен на север. Для определения

2. Определение

2. Определение Мы не имеем в виду выступать с тяжеловесным государственно-правовым определением войны; нашей руководящей нитью явится присущий ей элемент – единоборство. Война есть не что иное, как расширенное единоборство. Если мы захотим охватить мыслью как одно целое

Определение магнитных азимутов

Определение магнитных азимутов Выполняется в отличие от вышеизложенного на ориентированной карте с учетом магнитного склонения. Магнитное склонение бывает или восточное – со знаком «+», или западное – со знаком «-». Зная величину и знак отклонения, нетрудно совместить

По компасу

По компасу При помощи компаса наиболее удобно и быстро можно определить север, восток, юг, запад. Для этого нужно компасу придать горизонтальное положение, освободить от зажима стрелку, дать ей успокоиться. Тогда темный конец ее будет направлен на север. Для определения

Определение сторон горизонта

Определение сторон горизонта С помощью часов Сориентироваться по сторонам света вы успешно сможете с помощью часов. Для этого положите часы горизонтально на ладонь и поворачивайте их до тех пор, пока часовая стрелка не укажет на солнце. Через центр циферблата мысленно

Определение давности следов

Определение давности следов Разведчик должен уметь определять не только направление движения и кому принадлежит след, но и давность проложения следов. Определение давности следа в отдельных случаях имеет даже большее значение, чем другие сведения, полученные в

План боя. Определение

План боя. Определение 220 а. План боя делает возможным его единство; каждая совместная деятельность требует такого единства. Это единство не что иное, как задача боя; она определяет указания, необходимые для каждой части в целях наилучшего разрешения данной задачи. Таким

Определение пространства

Определение пространства 460. Если мы можем не вступать в бой с какою-либо частью неприятельских вооруженных сил, то тем самым мы становимся сильнее в борьбе с другими, будь то при одновременном или последовательном применении вооруженных сил. В таком случае мы вступим в

Компас и как им пользоваться

Не так уж сложно потерять ориентировку среди завалов погибших деревьев, в лесной чащобе, поросшей густым кустарником, где непривычному глазу все кажется однообразным зеленым хаосом и трудно отличить приметные складки местности и несхожесть обстановки. Сбиться с пути доводилось и новичкам, и умудренным опытом таежникам.

В таких случаях человек начинает перебирать в уме разнообразные способы ориентирования на местности. Припоминает он и то, как относительно стран света строят свое жилище муравьи, и где обильнее выступает смола на коре, и с какой стороны деревья гуще покрыты мхом. Однако, положа руку на сердце, нужно сказать, что даже очень хорошее знание всех этих романтических примет не заменит компаса.

С этим замечательным прибором большинство из нас впервые знакомится еще в школе. Сконструированный еще в XIX веке русским военным топографом Петром Адриановым, он дошел до наших дней почти без изменений. Когда-то его изготавливали из латуни, ныне ей на смену пришла пластмасса. Такой компас можно найти практически в любом спортивном магазине. Несмотря на солидный возраст и некоторую старомодность, компас Адрианова все еще используется многими путешественниками.

На лимбе этого компаса -120 делений, то есть одно деление соответствует трем градусам. Длинный штрих, покрытый светящимся составом, — это начало отсчета делений. Через каждые пятнадцать градусов на лимбе нанесен треугольничек и над ним напечатаны цифры — количество градусов от нуля. Кроме того, имеются три светящиеся в темноте точки и буквы под ними, соответствующие сторонам горизонта (В, Ю, 3). Визирное кольцо имеет два пластмассовых выступа — глазок и мушку, под которыми с внутренней стороны кольца под стеклом расположены два треугольных выступа, покрытых светомассой. Северный конец стрелки также покрыт светящимся в темноте составом. Стрелка опирается на иглу и вращается на ней.

Чтобы уменьшить трение стрелки об иглу и повысить точность компаса, в центр стрелки вделан маленький камень-хрусталик с небольшим углублением для иглы. Стрелка фиксируется зажимом — пружинистой металлической пластиной, согнутой пополам. Если выдвинуть ее наружу через щель в корпусе, то концы пластинки поджимаются, стрелка освобождается — компас готов к работе. Когда же зажим задвинут внутрь компаса, его концы распрямляются и прижимают стрелку к стеклу.

Однако компас Адрианова существенно потеснили современные жидкостные компасы. Работать с ними гораздо легче и удобнее. Стрелка такого компаса находится в плоскоцилиндрической колбе со специальной жидкостью (anti-static liquid), позволяющей стрелке компаса устанавливаться в направлении на север в течение нескольких секунд (в некоторых моделях менее секунды).

В настоящее время на российском рынке представлены компасы таких фирм, как шведская Silva, финская Suunto и отечествественная Moscompass. Их технические характеристики примерно одинаковы, но цены на продукцию фирмы Moscompass гораздо ниже.

Стрелка в современных компасах изготавливается из пластика, а в ее центр помещается мощный магнит. Это делается для того, чтобы сократить время установки стрелки и повысить точность компаса. Северный конец стрелки обычно закрашен красным цветом, южный может быть белым, зеленым, черным. Флуоресцирующее покрытие дает возможность работать с компасом в темное время суток. Лимб имеет более точную шкалу деления (до двух градусов), чем у компаса Адрианова. На дне прозрачной колбы наносятся направляющие линии, которые помогают сориентировать карту и точно выставить азимут.

Фирмы-производители, исходя главным образом из потребностей спортивного ориентирования, сконцентрировали свои усилия на сокращении времени установки стрелки в направлении на север (речь идет о долях секунды) и ее стабильном положении даже на бегу, что имеет решающее значение в спорте, но не так уж важно в путешествии. Поэтому большинство моделей компасов предназначено в основном для спортивного ориентирования и имеет очень упрощенную конструкцию с весьма ограниченным набором функций.

Несколько лет назад среди российских путешественников был очень популярен компас восточногерманского производства «Спорт-4». Это один из самых универсальных компасов, продававшихся в России. База этого компаса была снабжена линейкой для масштаба 1:15000, миллиметровой линейкой, лупой для увеличения в три с половиной раза, сдвоенной светящейся меткой для обозначения направлений, линиями для ориентирования компаса. На дне колбы компаса также были предусмотрены направляющие линии и сдвоенный светящийся штрих для отметки направления на север. Сейчас «Спорт-4» в наших магазинах не продается, но, выбирая компас для путешествия, нужно искать что-либо похожее.

Из тех компасов, что порой используются в экспедициях, надо упомянуть еще геологический и артиллерийский.

Геологический компас предназначен главным образом для того, чтобы измерять углы и направления падения горных пород. При этом компас приходится ориентировать не на какой-то предмет, а на себя. Это удобнее делать, если поменять местами восток и запад на лимбе компаса. Именно так и устроен лимб геологического компаса — это надо иметь в виду, определяя стороны горизонта. Чтобы было удобнее ориентироваться на местности, в компас вставлено зеркальце со специальной нитью. Кроме того, геологический компас снабжен угломером для определения углов падения слоев и фиксатором для стрелок, который закрепляет их в определенном положении. Одна из сторон компаса может служить линейкой — на ней предусмотрены сантиметровые и миллиметровые деления. В корпус встроен уровень — ампула с капелькой жидкости, что позволяет пользоваться прибором на весу или на неровной местности, сохраняя уверенность в том, что компас расположен строго параллельно земной поверхности и замеры правильны.

Артиллерийский компас имеет цену деления сто тысячных и отградуирован по ходу часовой стрелки. Он устроен таким образом, что его визирное приспособление остается неподвижным, в то время как шкала может вращаться. Это дает возможность, не меняя положение компаса, оперативно совмещать нулевое деление лимба с северным концом магнитной стрелки, не сбивая ее. Прибор снабжен откидной крышкой с зеркалом, что позволяет при визировании на предмет контролировать положение компаса и брать отсчет по шкале.

Способы определения магнитного азимута при помощи разных компасов имеют некоторые особенности.

Так, компас Адрианова и подобные ему компасы поднимают с освобожденной магнитной стрелкой на высоту 10-12 сантиметров ниже уровня глаз, нулевой штрих компаса подводится под северный ее конец, затем другой рукой, не сбивая положения стрелки и корпуса, поворачивается крышка с визирной линией в направлении на предмет. Точного совмещения этих направлений добиваются многократным переводом взгляда с визирной линии на предмет и обратно. При этом не нужно поднимать компас до уровня глаз, поскольку в этом случае его ориентировка сбивается и вероятность ошибки увеличивается. Измерить магнитный азимут по компасу Адрианова можно с точностью два-три градуса.

Точность определения магнитного азимута по компасу, располагающему зеркальной крышкой, несколько выше. В этом случае компас с откинутым на 45 градусов зеркалом поднимается до уровня глаз; по визирной линии, проходящей через центр компаса и прорезь в основании зеркальной крышки, прибор направляется на цель. Затем нулевой штрих компаса совмещается с северным концом стрелки, и снимается отсчет угла на лимбе против визирной линии у основания крышки.

Зеркало крышки позволяет контролировать ориентировку компаса.

Чтобы найти направление по указанному азимуту, все операции производятся в обратном порядке.

Так, компас Адрианова ориентируют и примерно определяют направление на местности; затем, повернувшись в том направлении и держа компас на уровне 10-12 сантиметров ниже уровня глаз, точно ориентируют его и визируют на местности установленный магнитный азимут. Чтобы не сбиться, на линии визирования отмечают какой-либо хорошо заметный ориентир.

Компас, снабженный зеркалом, держат на уровне глаз и ловора-чиваются, глядя в зеркало, до тех пор, пока северный конец стрелки не окажется у нулевого отсчета лимба. Затем на линии визирования замечают ориентир, направление на который и будет направлением установленного на лимбе магнитного азимута.

Лимб некоторых импортных компасов разбит не на 360°, а на 32 морских румба. В таких компасах главные румбы обозначаются следующим образом — Север — Норд(И), Юг — Зюйд (S), Восток — Ост (0), Запад — Вест (W). Четвертным румбам соответствуют сочетания двух букв, например, северо-запад — норд-вест (NW) или юго-восток -зюйд-ост (SO). Промежуточные румбы между главными и четвертными обозначаются тремя буквами — восток-юго-восток — ост-зюйд-ост (0S0).

Какой бы конструкции ни был компас, его нужно беречь от ударов (особенно жидкостной, корпус которого имеет форму пластины и потому довольно хрупок). Лучше не носить компас в наружных карманах или на руке, где его легко разбить, а привязав шнурок, надеть на шею, убирая во внутренний карман или за пазуху. Небезопасно для компаса соседство больших стальных предметов — пил, топоров, ножей.

Самая главная часть любого компаса — магнитная стрелка. Для грубой ориентировки на местности достаточно уже ее одной. Поэтому во всех случаях, когда компас разбит, сломаны его корпус и шкала, необходимо сохранить стрелку.
Проще всего подвесить стрелку на какую-либо некрученую нитку и дождаться, когда она установится вдоль линии север-юг. Можно стрелку насадить на иголку, сухую рыбью кость, острую щепку. Однако пользоваться таким приспособлением не очень удобно, трудно определять градусный отсчет, да и стрелка будет реагировать на малейшее дуновение ветра.

Поэтому лучше из куска древесины вырезать корпус импровизированного компаса, куда воткнуть ушком вниз иголку и насадить на нее стрелку. Кусочек полиэтиленовой пленки, натянутой поверх корпуса, сыграет роль защитного стекла. При этом стрелка должна располагаться так, чтобы пленка не давала ей соскакивать с иглы и в то же время не тормозила движения стрелки — то есть именно так, как это и предусмотрено в настоящем компасе. Фиксирующим зажимом может послужить натянутая поверх полиэтилена нитка и подложенный под нее кусочек коры, упирающийся в середину стрелки.

В тех случаях, когда компас пострадал столь существенно, что даже стрелкой нельзя воспользоваться, или когда он вовсе утерян, можно попытаться определить стороны света, намагнитив стальную иголку, булавку или лезвие бритвы.
Конечно, хорошо бы намагнитить все иголки или булавки еще до выхода из дома, сверить их с компасом и пометить краской северный конец. Однако такая исключительная предусмотрительность встречается крайне редко. Поэтому придется намагничивать иголки, когда потребует ситуация. Для этого их достаточно прилепить минут на 30-40 к магниту, который есть в динамике приемника или в наушниках. Можно намагнитить иголку, обмотав вокруг нее проволоку, концы которой нужно подсоединить к клеммам батареек или аккумулятора. При этом чем больше витков намотано на игле, тем лучше. Если проволока лишена изоляции, то иглу нужно предварительно обернуть каким-либо изолирующим материалом. Для того чтобы намагнитить иголку, потребуется не менее десяти минут. Конец иглы, находившийся у отрицательной клеммы батареи, будет соответствовать северному концу компасной стрелки.

Стальная игла намагничивается и в том случае, если некоторое время тереть ей в одном направлении о шелковую ткань, а бритвенное лезвие, помимо всех указанных способов, можно попытаться намагнитить осторожным трением о ладонь. Однако оба этих метода дают очень небольшую намагниченность, которой хватает ненадолго, а намагниченные подобным образом предметы способны указать направление на север, лишь будучи подвешенными на нитке.

Намагниченную иголку нужно слегка потереть о волосы или о пальцы и аккуратно положить на поверхность воды. Как правило, небольшие швейные иглы не тонут и постепенно разворачиваются в направлении север-юг. Более массивные иглы нужно воткнуть в кусочек коры, пенопласта, можно пропустить через соломинку, уложить на небольшой лист бумаги или растения.

Изготавливая такой «водный» компас, нужно помнить, что емкость для воды должна быть из немагнитных материалов. В противном случае все показания стрелки будут совершенно искажены.

Для подобного импровизированного компаса лучше пользоваться какой-нибудь круглой емкостью. В этом случае появляется возможность устроить шкалу и точнее ориентироваться в градусном отсчете. Для этого нужно взять нитку, обернуть ее вокруг емкости так, чтобы нитка была в точности равна длине окружности. Сложив нитку, можно найти середину и поделить окружность точно на четыре части, сложив еще раз — поделить на восемь частей и так далее.

Устройство магнитного компаса:ликбез от дилетанта estimata

Виды компасов

Подбирая себе компас надо опираться на свои нужды, цели и некоторые основополагающие моменты их использования.

Магнитный

Это самое простое и давно известное устройство. Его второе название — Адрианов, в честь имени российского инженера-изобретателя. Он выполнен из металлического или пластикового корпуса. Внутрь этого корпуса помещены циферблат с указанием сторон света и значения градусов. Определяет стороны света намагниченная стрелка. Она взаимодействует с магнитным полем Земли.

Внутри корпуса может быть обычный воздух или же вода. Некоторые модели дополнены фиксатором, который задерживает стрелку пока компас не используется. Магнитный — самое широко-распространенной устройство среди опытных туристов и любителей.

Электромагнитный

Электромагнитные используют в машинах, самолетах и на кораблях. Действие осуществляется за счет магнитной индукции.

Работа не зависит от располагающихся вблизи электроприборов, металлов или магнитов. Эта особенность позволяет рассчитывать маршрут с наименьшей погрешностью.

Электронный

Электронный — это достижение современного технологического прогресса. Принцип действия схож с навигатором. Устройство работает от аккумулятора, а сам сигнал ловит от спутника. Техника учитывает все погрешности и магнитные склонения. То есть являются самыми точными.

Единственным минусом является возможность разрядки аккумулятора, что не допускает использования в длительном походе, где нет возможности зарядить гаджет.

Гироскопический

Функционирование прибора обеспечивается за счет гироскопа. Это устройство, реагирующее на изменение угла ориентации. Чаще всего такие модели встречаются в судоходстве и ракетной техники.

Как пользоваться военным компасом

Военные модели относят к наиболее точным измерительным приборам. Корпус компаса выполнен из металла, что обеспечивает ударопрочность и надежность при выполнении ответственных военных поручений.

Еще один плюс — герметичность корпуса и водонепроницаемость. Некоторые не утратят своих качеств даже на глубине. Однако, в продаже можно встретить и негерметичные — выбор зависит от условий, в которых вы будете пользоваться выбранным устройством. Ведь покупкой военного прибора может заинтересоваться даже опытный турист. Для начинающего путешественника разница не будет ощутимой.

Военный компас.

Принцип работы не отличается от работы обычного туристического, но однако, рекомендуется заранее ознакомиться с инструкцией.

В качестве дополнительного элемента в них встроена линейка для упрощения работы с картами. Для выполнения точных замеров некоторые модели оснащают увеличительной лупой и визиром. Такой аппарат поможет сделать точные вычисления и задать верный курс для дальнейшего движения.

Долгий срок службы, ударопрочность, доступность, простота и возможность использования в самых разных погодных условиях делает военный популярным вариантом среди товаров для ориентирования на местности.

Программа компас на андроиде и айфоне

Смартфон — это новая усовершенствованная модель телефона, предлагающая своему хозяину разные функции. Сейчас практически невозможно представить без него свою жизнь. Они стали незаменимыми спутниками путешественников из-за наличия встроенной программы компаса, карт и навигатора.

Все эти приложения позволяют с легкостью ориентироваться на местности. Определение сторон света идет благодаря связи со спутником. Имея такое приложение на своем гаджете, вы можете не беспокоиться, что заблудитесь.

В телефонах заложена функция SOS-вызова. Главный недостаток приложения — необходимость минимального заряда. Как только аккумулятор на телефоне сядет — работа приложения приостановится.

Вариант удобен для туристов, планирующих путешествия за границу или в соседние города

Туристам, военным, морякам важно изучить основы работы с картами, магнитными и электромагнитными компасами

Основы как ориентироваться по компасу на незнакомой местности, чтение карт уже давно не входит в обязательную школьную программу. Это связано с прогрессирующими технологиями. Каждому туристу, следопыту знания как пользоваться компасом необходимы. Зная основы работы с картами и компасом можно найти выход даже из самого сложного положения.

Как устроен компас

Это небольшое приспособление, по центру которого закреплена на тонкой иголочке стрелка. Она совершает вращательные движения точно параллельно силовым линиям Земли, которые опоясаны магнитными полями. Открытие занесено в четверку наиболее важных и ценных достижений китайских ученых. По своей ценности его можно сравнить с изобретением пороха, бумаги и печати на текстиле. Современные модели усовершенствованы и имеют некоторые вариации. Однако, принцип того, как пользоваться компасом остался прежним.

Рассмотрим более подробно, как устроен компас:

1. Классический вариант — круглый. Преимущественно продаются металлические и пластиковые модели. Их не делают из железа. Их делают из меди алюминия.Выпускаются также модели с усиленным корпусом.
2. Под стеклянной крышкой виднеется циферблат. Его второе название лимб. На нем зафиксированы обозначения сторон горизонта. Также по возрастающей указывается деление на компасе — градусы. Нулевое значение на компасе — север, 90 — восток на компасе, 180 — юг, 270 — запад. Отсчет ведется по часовой стрелке.
3. Стрелка компаса находиться также под крышкой. Ее помещают на тонкую шпильку, чтобы движение было максимально легким и точным. Зачастую встречается двухцветный вариант, где красная стрелка на компасе показывает северное направление. Однако, соблюдение такого правила ложится лишь на плечи производителя.
4. Арретир — механический рычаг-фиксатор, созданный для удержания стрелки в нерабочие моменты. При его спуске стрелка компаса сразу освобождается и начинает искать север.
5. Классический вариант дополнен наружным кольцом, предназначенным для установления ориентира движения. В современных моделях кольцо заменено на стрелку, управляемую человеком. Также выпускаются приборы с линейкой и картой. Иногда их дополняют лупой.

Как ориентироваться с помощью компаса

Отдалитесь от электроники и скопления металла. Чтобы приступить к ориентированию надо снять стрелку с фиксатора. Она выполнит несколько вращательных движений, стабилизируется и покажет на север.

Когда будет известно направление подстройте вашу карту в точном соответствии с компасом. Выделите некоторые объекты и сопоставьте увиденное с вашей картой.

Когда вы определите ваше положение, надо определить пункт назначения и составить маршрут. Для этого сопоставьте север карты и вашего устройства, и обозначьте направление.

Обозначения на компасе сторон света

В системе обозначений принято использование первых букв. К примеру, российские производители зачастую используют С — север, Ю — юг, В — восток, З — запад.

Международная система предполагает использование латиницы: North (N — север), South (S — юг), East (E — восток), West (W — запад).

Это упрощенный вариант. Допустимо указание на циферблате промежуточных значений.

Как вычислить стороны света

Рассматривая и подробно изучая карту, мы знаем, что сверху рисуется север, а снизу — юг. При этом расположение сторон света можно лишь приблизительно рассчитать. С компасом все немного иначе. Стрелка компаса не зафиксирована, не указывает место вашего положения и других объектов на карте. Она требуется для выявления сторон света.

Намагниченная часть вращающейся стрелки всегда показывает на север. Вторая половина — на юг. В разных научных изданиях часто встречается указание на то, что северная часть — синяя. В других источниках — красная. На практике она может быть даже разноцветной. Чтобы избежать ошибки надо самостоятельно определить намагниченную половину. Так вы дополнительно убедитесь в работоспособности вашего компаса.

Для изучения выйдите в полдень с вашим устройством на улицу. До 12.00 солнце располагается вблизи южного направления. Половина, которая повернется к солнцу — юг.

Как с помощью компаса найти азимут

Азимут — это угол между севером и пунктом назначения, измеряемый в градусах.

Порядок действий чтобы определить азимут:

1. Прибор положите горизонтально.
2. Стрелка спускается с фиксатора.
3. Когда стрелка стабилизируется и перестанет колебаться ее совмещают со значением С (S) на лимбе.
4. Выберите пункт назначения. Совместите с градусами на компасе.
5. Вычислите заданный угол и строго следуйте ему. Старайтесь не отклоняться.

Следуя полученным данным, турист безошибочно дойдет до цели. Для возвращения берется обратный азимут — надо идти в противоположную сторону.

Определение положения по компасу без карты

Компас также дает возможность не затеряться в незнакомом лесу и без карты. Выберите объект, который станет ориентиром для вас. Лучше, чтобы это был протяженный предмет — дорога или река.

Затем надо отойти в лес перпендикулярно выбранному объекту. При этом он должен быть видимым для путешественника.

Заядлые туристы часто приобретают прозрачные компасы. Они гораздо удобнее при работе с картами, а нанесенные линии и контуры значительно упрощают ориентирование по компасу на местности.

Далее, начинается работа с компасом. Его кладут на ровную поверхность и приводят стрелку в действие. Как только стрелка стабилизируется — ее сопоставляют с севером. Начертите мысленно линию до объекта. Зафиксированное значение — обратный азимут для возвращения.

Для возвращения надо взять компас так, чтобы мушка указывала точно вперед.

Ориентирование по компасу и карте

Если запланировано дальнее путешествие, а место назначения располагается вдали от города или деревни, то будет не лишним запастись картой, компасом, линейкой и карандашом, изучить как работает компас. Многие путешественники изучают местность заранее.

Порядок действий:

1. Расположите карту строго горизонтально и отметьте все места, которые вы планируете посетить.
2. Далее, уложите прибор на карту и приведите стрелку в действие.
3. Совместите северную половину стрелки с одноименным значением на географической карте.
4. С помощью линейки проведите линию между первым местом остановки в маршрутном листе и серединой лимба. Вычислите азимут направления до первой выбранной точки. Рекомендуется сразу зафиксировать в записях обратный азимут.
5. Далее отметьте таким образом все выбранные точки.
6. Отправляясь в путь, постоянно следите за данными.

При планировании остановок в нескольких точках, все измерения делаются заранее, так как в пути это будет занимать ценное время.

Сделав предварительные вычисления, можно не бояться заблудиться даже в незнакомой или лесистой местности.

С этим читают

Как пользоваться военным компасом

Военный компас иногда называют линзовым или инженерным компасом. Это то, что военнослужащие знают, как действовать, но если вы интересуетесь кемпингом, пешим туризмом или исследованием новых троп, это полезный навык в вашем арсенале.

Военный компас можно использовать для определения вашего направления, установки курса или следования им. Он состоит из основания с линейкой на левой стороне, крышки, которую можно открыть, чтобы увидеть тонкий металлический провод, и плавающего циферблата.Циферблат показывает север (360), восток (90), юг (180) и запад (270), а прозрачная крышка над циферблатом имеет светящуюся линию, которая соответствует градусу или направлению, в котором вы движетесь, и называется азимут.

Чтобы точно работать с военным компасом, вам также понадобятся топографическая карта и транспортир.

Общие сведения о том, как пользоваться военным компасом

Давайте пройдемся по определению азимута, поскольку, вероятно, вы никогда раньше не слышали этот термин. Азимут — это математический термин, обозначающий направление, в котором вы движетесь.Для справки: если вы путешествуете в обратном направлении, это называется обратным азимутом.

Чтобы найти свой азимут:

• Положите топографическую карту на плоскую поверхность и используйте легенду, чтобы найти север.
• Узнайте, где вы находитесь на карте, используя наземные образования, такие как озера или горы.
• Проведите прямую линию от того места, где вы находитесь, туда, куда вы хотите попасть.
• Поместите транспортир на карту так, чтобы его верхушка была направлена ​​на север.
• Поместите центр транспортира в точку, где нарисованная линия пересекает вертикальную линию на карте.
• Место, где нарисованная линия пересекается с краем транспортира, является числом градусов (или вашим азимутом).

Чтобы правильно использовать военный компас оттуда, вам нужно будет сориентировать карту так, чтобы она смотрела на север. Стрелка на циферблате компаса всегда будет указывать на север, поэтому при размещении компаса на карте стрелка на компасе должна совпадать с севером карты, чтобы вы могли ориентироваться.

Допустим, ваш азимут был 170 градусов. Как только вы узнаете, что смотрите на север, поверните компас так, чтобы светящаяся линия находилась над отметкой 170 градусов.Затем поверните крышку циферблата так, чтобы ее линия находилась над северной иглой. Эта линия набора гарантирует, что вы всегда будете знать, где север, когда вы начинаете движение.

Светящаяся линия должна оставаться на отметке 170 градусов, и вы должны проверять ее каждые 100 метров или около того. Используя металлическую прицельную планку, также неплохо отметить ориентир, который, как вы знаете, находится в правильном направлении. Как только вы наткнетесь на него, найдите еще один ориентир подальше и продолжайте следовать по нему, чтобы не сбиться с пути.

И это охватывает основы использования военного компаса. Как только вы освоите его, у вас всегда будет резервная копия на случай, если GPS выйдет из строя или разрядятся батареи. Военный компас, особенно полезный для тех, кто любит путешествовать по менее проторенной дороге, представляет собой устройство, которое при правильном использовании доставит вас куда угодно.

Как пользоваться компасом [ЛЕГКОЕ пошаговое руководство]

© Хендрик Моркель

В этом посте мы покажем вам, как использовать компас в различных сценариях, чтобы вы могли легко ориентироваться в дикой природе.Фактически, не имея ничего, кроме компаса и карты, вы сможете следить за азимутом в поле, находить свое местоположение на карте и достигать любого набора координат GPS.

Но прежде чем углубляться в каждый сценарий, давайте рассмотрим важный фактор, который будет влиять на то, как вы используете компас, — склонение.

---

Понять склонение

Север не обязательно равен северу. Да, вы правильно прочитали. Склонение — это разница между истинным севером и магнитным севером .Хм? Истинный север (также называемый географическим севером) считается вершиной земного шара, где живет Санта. Магнитный север — это то место, куда указывает ваш компас. Эта разница и есть «склонение» … и обычно ее необходимо рассчитать и учесть перед установкой компаса.

Что вызывает склонение?

Из-за магнитных полей Земли существует несоответствие между магнитным севером, на который указывает компас, и севером, который вы найдете на карте, то есть склонением.В Соединенных Штатах склонение может достигать 20 градусов на восток на западном побережье и 20 градусов на запад на восточном побережье. Знание этого значения очень важно, если вы пойдете не в том направлении, вы можете быстро отклониться от курса на несколько миль.

Каждое место на земном шаре имеет определенную степень склонения. Единственное исключение — агоническая линия, соединяющая северный и южный магнитные полюса и имеющая нулевое склонение. Компасы внутри агонической линии будут указывать как на истинный север, так и на магнитный север одновременно.

Как найти склонение?

Всегда проверяйте текущее склонение для вашего региона, так как оно изменяется из-за сдвигов северного магнитного полюса Земли. Вы можете узнать свое склонение с помощью онлайн-инструментов. Вы также можете проверить недавнюю топографическую карту, на которой должно быть где-то напечатано склонение. Это будет похоже на диаграмму склонения, показанную справа.

Как найти истинный север по компасу?

Большинство компасов, но не все, имеют регулировку склонения.Вы можете настроить компас на склонение области, в которой вы используете компас. После того, как вы установите склонение, вам не нужно беспокоиться об этом, пока вы не измените свое местоположение. У каждого производителя есть свой способ регулировки склонения. Некоторые компасы используют небольшой винт, который регулирует циферблат, в то время как другие компасы требуют, чтобы вы нажимали и крутили циферблат до правильного склонения. Вам нужно будет проконсультироваться с руководством производителя для вашей конкретной модели.

Недорогие компасы не имеют регулировки склонения, поэтому вы не можете установить ее и забыть.С этими нерегулируемыми компасами математика станет вашим лучшим другом. Вы должны выполнить настройку вручную, добавив или вычтя величину склонения.

В США склонение колеблется от -20 (например, штат Мэн) до 20 градусов (например, Сиэтл).

---

Как пользоваться компасом

Компас может показаться очень сложным на первый взгляд — разные цвета, числа, линии, идущие во всех направлениях … Однако в этом уроке мы будем ссылаться только на семь элементов — ориентирующая стрелка, индексная линия, «сарай», магнитные иглы, вращающийся безель или корпус, подшипники и ориентирующие линии.

Каждый из них будет объяснен по мере продвижения.

---

СЦЕНАРИЙ A

У вас есть подшипник, которому нужно следовать

В этом сценарии мы пытаемся выяснить, в каком направлении идти, если задан определенный азимут (например, «следовать по азимуту 78 °» … или «идти на юго-запад»).

Что такое подшипник?

Прежде чем мы начнем, важно понять, что такое подшипник и как он обычно выражается. Проще говоря, азимут — это направление, в котором вы должны двигаться, как показывает компас.Он может быть выражен в градусах или сторонах света:

• Стороны света: Есть четыре основных стороны света — Север, Юг, Восток, Запад. Каждый из них может использоваться в комбинации друг с другом для обозначения промежуточных направлений, таких как «Северо-Запад» или «Восток-Юго-Восток» (так называемые «межкардинальные направления »).
• Градусы: В то время как стороны света отлично подходят для определения общих направлений, градусы являются более конкретными и точными.Например, вместо того, чтобы говорить «иди на юго-запад», вы можете сказать кому-нибудь двигаться по азимуту 210 градусов. Градусы варьируются от 0 до 360 градусов и отмечаются на компасе по часовой стрелке, обычно с шагом 2 или меньше градусов.

Как следить за подшипником, шаг за шагом:

1. Если требуется абсолютная точность, установите склонение на компасе (см. Выше).

2. Поверните безель (он же , корпус ) так, чтобы индексная линия указала на подшипник, по которому вы хотите следовать, в данном случае на 78 °.Индексная линия — это небольшая линия, расположенная в верхней части вращающейся лицевой панели, обведенная красным на анимации ниже.

3. Держа компас перед собой, вращайте всем телом до тех пор, пока красная магнитная стрелка не будет указывать на север на компасе (т.е. азимут 0 °) или пока «красный не окажется в сарае». Часто «сарай» изображают двумя маленькими маркерами на фоне компаса. На анимации ниже мы обведены белым кружком.

4.Направление, в котором теперь указывает ваш компас, соответствует азимуту, по которому вам нужно следовать. Начать путь, следуя стрелку в верхней части опорной плиты. По ходу следите, чтобы красный остался в сарае.

---

СЦЕНАРИЙ B

У вас есть карта, и вам нужно указать, где вы находитесь

В этом сценарии мы собираемся найти нашу позицию, сообщая пеленги двух или трех ориентиров на карте — процесс, известный как триангуляция.

1. Установите склонение на компасе (см. Выше).

2. Начните с наведения компаса на известный ориентир, который можно легко определить на карте, например, вершину.

3. Удерживая компас на одном уровне с землей и направленным в сторону ориентира, поверните вращающийся безель компаса до тех пор, пока северная магнитная стрелка не совпадет с 0 ° на компасе (или «красный цвет находится в навесе»). Вы только что сняли азимут ориентира, который вы можете прочитать в верхней части вращающегося корпуса, прямо под линией указателя.

4.Пора достать карту. Найдите ориентир на карте и совместите один из длинных краев компаса (левый или правый) с его положением, как показано ниже.

5. Затем вращайте весь компас (не лицевую панель) до тех пор, пока маркеры севера и юга на компасе не совпадут с севером и югом на карте. Вы заметите несколько линий на фоне вашего компаса. Их можно использовать для правильного выравнивания.

6. Затем просто проведите линию вдоль края компаса, начиная от ориентира и идя назад, в направлении, противоположном ориентирующей стрелке (расположенной в верхней части компаса).Эта линия представляет вас и то, к чему вы в данный момент обращаетесь.

7. Выберите другой ориентир, который вы можете видеть с того места, где вы находитесь, и идентифицировать его на карте. Для большей точности выберите ориентир, находящийся не менее чем на 20 градусов от предыдущего.

8. Повторите шаги с 1 по 5

9. Пересечение двух нарисованных вами линий примерно соответствует вашему положению на карте.

10. (необязательно) Для большей точности вы можете повторить процесс с третьим ориентиром.Три линии образуют небольшой треугольник, и ваша позиция будет где-то в его границах.

---

СЦЕНАРИЙ C

У вас есть координаты, чтобы добраться до

В этом сценарии мы сначала воспользуемся координатами GPS, чтобы определить место назначения на топографической карте. Затем, исходя из нашего текущего местоположения, мы выясним, по какому направлению нам нужно следовать, чтобы добраться туда.

1. Установите склонение на компасе (см. Выше).

2. Используя координаты, найдите на карте местоположение вашего пункта назначения.Если вы не знаете, как это сделать, посмотрите этот видеоурок . Примечание: на всех картах не указаны широта и долгота — вам понадобится такая, чтобы завершить этот сценарий.

3. Поместите компас на карту и выровняйте его край так, чтобы он соединил ваше местоположение с точкой, которую вы определили на шаге 2 (если вы не знаете, где вы находитесь, сначала выполните сценарий B). Ориентирующая стрелка всегда должна указывать от того места, где вы находитесь, к месту назначения. Ориентировочной стрелка расположена на верхней части опорной плиты компаса; он указывает путь, которым вы должны следовать.

4. Поверните безель компаса до тех пор, пока север и юг на компасе не совпадут с севером и югом на карте. Для большей точности используйте «ориентирующие линии» (перпендикулярные линии на фоне лицевой панели).

5. Прочтите отметку в градусах, указанную в верхней части компаса, прямо под индексной линией. Это направление, по которому вам нужно следовать, чтобы добраться до пункта назначения (если вы не знаете, как следовать по курсу, просмотрите сценарий A).

---

Различные типы компасов

Потребителям доступны несколько различных типов компасов.Хотя каждый тип имеет свои плюсы и минусы, мы сосредоточимся исключительно на том, как использовать компас базовой платы в этом сообщении.

Baseplate Компасы (ака ориентирование компас)

Потому что она используется для ориентирования, на базовую плату компас предназначен для использования с картой. Он имеет прозрачную прямоугольную пластиковую основу, которая позволяет вам видеть особенности карты при использовании компаса. Он также имеет линейку для измерения расстояний на карте и увеличительное стекло для чтения мелкого шрифта и топографических объектов. Некоторые компасы даже имеют светящиеся компоненты для использования в ночное время. Компасы базовых плат преуспеть в поиске вашего местоположения и расчета подшипника с помощью карты. Потому что они не имеют механизм прицеливания, опорная плита компас гораздо труднее использовать при ходьбе в соответствии с подшипником.

Линзовые компасы (военные)

Также известный как военный компас, линзовый компас — один из самых точных компасов, который вы можете использовать для ходьбы. Он состоит из трех основных частей — крышки, основания и линзы для чтения.Крышка защищает компас и имеет прицельную проволоку, чтобы помочь вам увидеть объект на расстоянии, в то время как на основании есть циферблат и компоненты магнитного компаса. На основании также есть петля для большого пальца, которая помогает стабилизировать компас, пока вы его держите. Вы смотрите через линзу для чтения, когда наводите объект на линию визирования. Линзовый компас разработан для ходьбы по азимуту и ​​менее полезен при работе с картой, поскольку у него нет прямого края.

Карманные компасы

Карманные компасы существуют уже много лет.Это небольшой круглый компас с откидной крышкой над циферблатом. Как следует из названия, этот тип компаса достаточно мал, чтобы поместиться в вашем кармане. Карманные компасы часто производятся дешево, поэтому они не работают так же хорошо, как базовая плита или линзовый компас. Карманный компас не очень полезен при чтении карты, хотя они и работают нормально.

Компасы кнопочные

Кнопочные компасы

, вероятно, являются наиболее распространенным компасом, который вы увидите, потому что они прикреплены ко всему.Они маленькие и очень дешевые. Вы увидите, как они прикреплены к брелкам, вплетены в браслеты из паракорда и прикреплены к инструментам выживания массового производства. Кнопки компаса неточны, легко ломаются и их легко потерять. Их следует использовать только как игрушку или новинку, а не как инструмент наземной навигации.

Типы компасов (слева направо): опорный, линзовый, карманный и кнопочный

---

Рекомендации по выбору компаса

Есть несколько особенностей, которые необходимо учитывать при выборе компаса

Регулируемое склонение: Регулируемое склонение позволяет быстро и легко изменить склонение по компасу.Если вы останетесь в одном доме, то эта функция вам не понадобится. Если вы путешествуете, возможность изменить склонение в каждом месте — огромный бонус.

Увеличительное стекло: Увеличительное стекло позволяет просматривать мелкие элементы на топографической карте. Возможно, вам не понадобится увеличительное стекло, чтобы разглядеть озеро, но оно полезно для чтения отметок, контурных линий, болот и других мелких элементов на карте.

Светится в темноте: Светящиеся элементы находятся на циферблате, а иногда и на линии визирования.Эта функция звучит несерьезно, пока вам не понадобится свериться с картой и компасом ночью.

Клинометр: Клинометр позволяет измерять высоту высоких объектов, на которые обычно невозможно подняться.

Петля для большого пальца: Петля для большого пальца, найденная на линзовом компасе, используется для стабилизации компаса, чтобы вы могли получить наиболее точные показания.

© Derwin Lau

---

Рекомендуемые модели

У вас еще нет компаса? Вот три популярных, простых и легких варианта на выбор:

Brunton Truarc 3

• Масса: 1.1 унция
• Регулировка наклона: есть
• Цена: $ 16

СУУНТО А-10

• Вес: 1,12 унции
• Регулировка наклона: есть
• Цена: 14,50 долларов

Silva Стартер 1-2-3

• Вес: 1,44 унции
• Регулировка наклона: есть
• Цена: $ 14

---

Келли Ходжкинс: Келли — гуру альпинизма на полную ставку. Ее можно найти на тропах Нью-Гэмпшира и Мэна, она ведет групповые походы, бег по пересеченной местности или катание на горных лыжах.
О Greenbelly: После пеших прогулок по Аппалачской тропе Крис Кейдж создал Greenbelly , чтобы обеспечить быстрое, сытное и сбалансированное питание для туристов. Крис также написал Как пройти по Аппалачской тропе .

Информация о партнерах: Мы стремимся предоставлять нашим читателям честную информацию. Мы не публикуем спонсируемые или платные публикации.В обмен на реферальные продажи мы можем получать небольшую комиссию по партнерским ссылкам. Этот пост может содержать партнерские ссылки. Это бесплатно для вас.

---

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Как пользоваться компасом и никогда не заблудиться на открытом воздухе

Компас — это один из «10 предметов первой необходимости», которые вы должны иметь в своем рюкзаке, если собираетесь отдыхать на свежем воздухе. Носить компас никогда не бывает плохой идеей, но, как и с большинством других инструментов, вам нужно знать, как им пользоваться.Не относитесь к тем людям, которые теряют ориентацию в лесу и не могут найти выход. Вооружитесь базовыми знаниями о картах и ​​компасах, чтобы не сбиться с пути.

Если вы собираетесь этим летом в поход на открытом воздухе, не забудьте взять с собой другое туристическое снаряжение, такое как палатки, спальные мешки и гамаки.

Типы компасов

Существует три основных типа компасов, различающихся по цене и функциональности. Альпинисты и другие наружные авантюристы должны рассмотреть платить больше за опорную плиту компаса, который предназначен для работы с топографической картой.

Базовый компас : Базовый компас имеет только фиксированный циферблат на 360 градусов и магнитную стрелку. Этот тип компаса может различать север, юг, восток и запад, но он недостаточно точен для точной навигации. Базовый компас следует использовать только в экстренных случаях или в качестве запасного. Он портативен и доступен по цене, поэтому его легко прикрепить к вашей сумке.

Рекомендуемые модели :

• Suunto Clipper
• Шариковый компас и термометр Sun TempaComp

Компас визирный

В прицельных компасах

используется зеркало, которое помогает определить пеленг на удаленный объект.Эти компасы очень точны для определения пеленга в поле, но плохо работают с картой. Они используются в основном лесниками и военными. Они дороже обычного компаса и требуют некоторой практики.

Рекомендуемые модели :

• Военный линзатический прицельный компас Sportneer
• Eyeskey Многофункциональный военный линзатический тактический компас

Базовая плита / компас для ориентирования
Компас для ориентирования, универсальный компас, вобрал в себя лучшее из сигнального компаса и добавил возможность использовать его с топографической картой.Эти компасы имеют прозрачную опорную пластину, которая позволяет размещать их поверх карты. Их также можно использовать в поле без карты. Компас для спортивного ориентирования дороже обычного компаса и примерно равен цене сигнального компаса.

Рекомендуемая модель с:

• Полевой компас Suunto A-30
• Опорная плита Brunton TruArc 3

Части компаса

Есть четыре части ориентирования компаса — базовая пластина жилье, магнитная стрелка, стрелка направления-оф-поездки, и регулируемый циферблат со степенями.В зависимости от вашей модели у вас могут быть другие функции, такие как линейка или увеличительное стекло для просмотра элементов на карте.

Базовая пластина : Базовая пластина является основным корпусом компаса. Обычно он прозрачен, поэтому его можно использовать с картой.

Магнитная стрелка : Магнитная стрелка всегда указывает на север и часто красного цвета. Он должен плавно плавать внутри компаса и не прилипать.

Регулируемый циферблат : этот круг, также называемый азимутальным кольцом, имеет разметку на 360 градусов, а также основные направления севера, юга, востока и запада.

Стрелка направления движения : Как следует из названия, стрелка направления движения используется для указания направления, в котором вы хотите двигаться. Вы можете использовать его в поле или на карте. Не все компасы имеют стрелку направления движения.

Что такое подшипник?

Проще говоря, азимут — это направление, в котором вам нужно идти. Он написан в градусах по кругу. Север — 0 градусов или 360 градусов, восток — 90 градусов, юг — 180 градусов, а запад — 240 градусов.Вы должны знать, как найти ориентир, а также ходить по нему.

Определение пеленга на объект в поле с помощью компаса

Умение находить подшипник — важный навык, который должен знать каждый человек на улице. Если вы заблудились, вы можете использовать его, чтобы выбраться из леса. Во-первых, вам нужно найти объект, к которому вы хотите дойти. Это может быть дорога, которую вы видите внизу, или большое поле, которое вы видите вдалеке.

1. Крепко держите компас в руке так, чтобы опорная плита была ровной, а стрелка направления движения указывала вперед, от вас.Держите компас примерно на полпути между лицом и талией. Держите его в удобном положении, согнув локоть и держа компас близко к животу.
2. Поверните себя и компас так, чтобы стрелка направления движения указывала на дерево, дорогу или другой ориентир.
3. Посмотрите на компас и поверните циферблат компаса так, чтобы стрелка компаса совпала с выгравированной ориентирующей стрелкой (или, как говорится, «положи красный в сарай»).
4. Снимите показания пеленга с верхней части компаса и идите по пеленгу, следуя приведенным ниже инструкциям.

Ходьба по подшипнику

Когда у вас есть пеленг, вы можете легко проходить по нему большие расстояния. В этом примере мы будем использовать пеленг 180 градусов, но вы можете использовать любой пеленг, который захотите, когда будете делать это самостоятельно.

1. Установите компас на 180-градусный пеленг, повернув регулятор азимута так, чтобы стрелка направления движения совпала с 180-градусным маркером.
2. Держите компас перед собой и поворачивайте свое тело, пока стрелка компаса не совпадет с выгравированной стрелкой на циферблате компаса (поставьте красную стрелку в сарай).
3. Выберите объект (дерево, камень или другой видимый объект), который находится прямо на линии вашей стрелки движения.
4. Подойдите к объекту. Не смотрите на компас, иначе вы споткнетесь и упадете. Когда вы подойдете к выбранному вами объекту, нам нужно будет найти на расстоянии другой объект с тем же пеленгом.
5. Снова держите компас перед собой и повернитесь так, чтобы стрелка компаса совпала с выгравированной стрелкой (красная в сарае) на циферблате компаса.
6. Выберите объект прямо по прямой от стрелки линии движения. Подойдите к объекту.
7. Повторяйте этот процесс наблюдения и ходьбы, пока не достигнете места назначения.

Направление и склонение

Склонение — это просто разница между истинным севером на карте и магнитным севером, который определяет ваш компас. Очень важно знать склонение, когда вы используете карту и компас для навигации. Карты строятся по истинному северу, а компасы — по магнитному северу.На северо-востоке США разница между истинным севером на карте и магнитным севером на компасе составляет колоссальные 15 градусов. Если вы не настраиваете компас на склонение при навигации по карте, вы можете сильно отклониться от курса.

Большинство недорогих компасов не позволяют настраивать компас по склонению. Вы выполнили эту настройку, добавив или вычтя значение склонения из вашего пеленга. Этот расчет может сбивать с толку, особенно когда вы находитесь в ситуации выживания.

Чтобы избежать добавления или вычитания склонения, следует использовать компас со встроенной регулировкой склонения. После того, как вы настроите склонение компаса для своего местоположения, вам больше не придется беспокоиться о склонении. Помните, что склонение меняется во время путешествия. Не забывайте менять склонение при посещении нового места.

Рекомендации редакции

Лучший военный компас Обновленные обзоры и руководство по покупке 2021

Компас — это инструмент, который в основном используется для навигации по направлению света или точек.В этом военном компасе — самый точный инструмент, который в основном используется для отслеживания топографической карты.

Он проведет вас таким образом, чтобы вы могли с полной уверенностью добраться до любого пункта назначения. Таким образом, очень важно всегда выбирать лучший военный компас .

Вы ищете лучший компас, который точно соответствует вашим требованиям? Тогда сначала нужно знать, для чего вам нужен компас?

Чаще всего эти компасы имеют общую конструкцию, но ниже можно обсудить некоторые базовые советы, которые часто индивидуальны для определенного типа компаса:

• Этот линзовый компас обычно бывает двух видов освещения: тритиевый и фосфоресцентный.Они хороши для ночной навигации.
• Тритий в основном используется в вооруженных силах, поскольку не требует периодической подзарядки для получения света. Когда кто-то стреляет в вас, тогда лучше всего будет включить солнце, чтобы противник не смог выстрелить в вас.
• В невоенном назначении используются компасы фирмы Cammenga. Это очень дешево и не требует постоянного освещения.

Линзатический компас поможет вам, даже если вы путешествуете с устройством GPS. Там, где электроника выходит из строя, вы также безопасно доберетесь до места назначения с картой и компасом.Используется как основной расчетный инструмент.

6 Лучший военный компас: сравнение и обзоры

9055

9055

9012 Shark6

Изделие	Вес	Тип	5 Тип	13 Материал	Цена
Eyeskey Многофункциональное армейское военное алюминиевое				Металлическое прицельное навигационное устройство с клинометром
Eyeskey Multifunctional Military Metal				Инклинометр с диоптрийным прицелом
SE CC4580 Military Lensatic		Эластичный жидкий заполненная капсула	Призматическая заслонка с диоптрийной линзой
Sportneer Military Lensatic				Портативная, прочная и военная модель выпущена	9 Компактный с медным корпусом

Пересечение пересеченной местности и плохая погода непросто. Необходим компас, способный выдержать грубое управление, очень важно, когда впереди вас ждет очень плотная дорога. Один из самых известных тактических компасов, многофункциональный армейский армейский компас из алюминиевого сплава eyeskey был испытан и испытан в ходе самых экстремальных экспериментов.

Если вам нужно путешествовать по пустыням к ледникам, Eyeskey — идеальный выбор для вас. Он подходит для использования в экстремальных погодных условиях, варьирующихся от -20 градусов по Цельсию до 50 градусов по Цельсию.

На самом деле, если вы путешествуете ночью и плохое освещение является проблемой, конструкция люминесцентного циферблата обеспечит достаточную освещенность для передвижения по местности. Низкие эксплуатационные расходы до 5 лет делают его определенно удобным для путешествий.

Компас Eyeskey из алюминиевого сплава является военным компасом не зря. Он разработан с дополнительными функциями, такими как клинометр и вертикальная линия смазки. Эти две особенности военного компаса Eyeskey позволяют точно отображать высоту и уклон местности с точным разрешением в 1 градус.

Основные характеристики

• Термоэластичная капсула, заполненная жидкостью, с плавающим циферблатом.
• Вращающееся кольцо безеля.
• Встроенный пузырьковый уровень.
• Отверстие для винта штатива на основании.
• Прицельная линза регулируемая диоптрийная.
• Прицельные линии на крышке.
• Таблица преобразования угла, уклона и расстояния на задней панели.
• Прочный и прочный

Плюсы.

• Прочный и прочный внешний корпус для суровых условий эксплуатации
• Возможность использования в экстремальных погодных условиях.
• 360-градусная шкала с плавающим диском компаса
• Совместимость с ночным видением
• Картографирование местности

Минусы.

• Цветной вариант ограничен черным и зеленым
• Немагнитный

Настоящий путешественник — минималист, поэтому продукты с универсальным удобством использования являются их главным приоритетом. Помня этот простой девиз, был создан военный компас Ueasy Military Compass . Если у вас такие же мысли, то выбор этого военного компаса будет правильным выбором.

Этот военный компас можно использовать как телескоп при необходимости. Наряду с этим есть дополнительная насадка специальной линейки для измерения расстояний на картах. Различные углы и градиенты также могут быть легко рассчитаны благодаря таблице преобразования, расположенной на задней панели.

Благодаря циферблату с люминесцентными лампами вам не придется носить с собой дополнительный источник света для ночной видимости. К этому добавляется заполненная маслом капсула, на которой плавает циферблат. Если вы висите вверх ногами со скалы, этот лучший военный компас обеспечит точное картографирование под любым углом и в любой ситуации.

Созданный для использования в военных целях, этот магнитный компас идеален, если вы любитель приключений или острых ощущений. Ueasy Military Compass , созданный для тяжелых условий эксплуатации, является водонепроницаемым, а также ударопрочным. Если вы будете носить его с собой во время рафтинга, полета на лисах или парапланеризма, это только гарантирует, что вы движетесь в правильном направлении в любой ситуации.

Основные характеристики

• Размер: 95 * 66 * 28 мм
• Алюминий Металл
• Водонепроницаемый и устойчивый к сотрясениям
• Этот компас со светящимся дисплеем внутри, удобный ночной обзор
• Прицельное окошко с визирной линией
• Справочная таблица для оценки дальности и размаха

Профи.

• Магнитный
• Водонепроницаемый и ударопрочный
• Крепление на лицевом кольце
• Многоцелевое использование.

Минусы.

• Одноцветный вариант
• Тяжелый

Пожалуй, самый большой наш страх — заблудиться во время похода или прогулки по плотной тропе. GPS не всегда работает, особенно в глубоких пещерах и ручьях или в местах с ограниченным доступом. Компас военного уровня легко поможет вам преодолеть этот страх.

Фактически, Eyeskey Multifunctional Navigation Military Compass — один из лучших тактических компасов, который чрезвычайно удобен в использовании и прост в использовании при перемещении по неизведанной местности. Поскольку он имеет прочный металлический внешний корпус, он легко выдерживает падения, царапины и воду, не теряя своей функциональности.

Военный компас поставляется с винтовым креплением для штатива, которое является эксклюзивным для этой модели, а также с регулируемой диоптрийной линзой для лучшей видимости.

Инклинометр этого лучшего военного компаса определенно заслуживает похвалы. Высокая точность до 0,5 градуса делает его идеальным как для профессиональных исследователей, так и для новичков в экстремальных видах спорта.

Тот факт, что он поставляется с полной гарантией возврата денег в течение 30 дней с момента покупки в случае, если вы недовольны им, дает ему дополнительный положительный эффект.

Основные характеристики

• Изготовлен из высокопрочного конструкционного металла
• Термоэластичная капсула, заполненная жидкостью, с плавающим циферблатом.
• Вращающееся кольцо безеля.
• Линейки по бокам
• Отверстие для винта штатива на основании.
• Прицельная линза регулируемая диоптрийная.
• Прицельные линии на крышке.
• Таблица преобразований для угла, уклона и расстояния

Pros.

• Наличие инклинометра для точного определения наклона
• Прочный защитный алюминиевый корпус
• Регулируемая диоптрийная линза
• Водонепроницаемая и устойчивая к сотрясениям

Минусы.

• Тяжелый
• Отсутствие петли для большого пальца для надежной работы

Если вам интересно, какой компас используют военные, то вам не нужно больше исследовать. SE CC4580 Военный линзатический компас — один из немногих компасов военного назначения, популярный даже среди не боевиков.

В отличие от других профессиональных военных компасов, в SE CC4580 используется термоэластичная капсула, заполненная жидкостью, вместо обычных капсул на масляной основе.Это гарантирует, что плавающий циферблат дает точное направление вместо приближения ближайшего направления.

Прочная крышка с камуфляжным принтом гарантирует, что компас всегда будет вне поля зрения хищных взглядов. Кроме того, это определенно придает компасу профессиональный военный вид, который нравится многим из нас. В конце концов, кто не любит камуфляж, будь то сумки или рубашки.

Складывающееся кольцо для большого пальца обеспечивает лучший захват при движении по неровной местности, а отверстие для винта штатива позволяет при необходимости зафиксировать его в устойчивом положении.Этот военный компас с поддержкой штатива идеально подходит для тех ситуаций, когда нужно сидеть и измерять расстояние, градиенты и углы на карте, не позволяя неравномерным вычислениям мешать картированию.

Как один из лучших линзатических компасов , SE CC4580 не только водонепроницаем и ударопрочен, но также обладает прицельной линзой и таблицей преобразования для более точного картографирования.

Легкий водостойкий нейлоновый чехол защищает устройство от ненужных болезней, когда оно не используется.

Основные характеристики

• Термоэластичная капсула, заполненная жидкостью, с плавающим циферблатом
• Вращающееся кольцо безеля
• Линейки по бокам для измерения дюймов и сантиметров
• Складное кольцо для большого пальца
• Отверстие для винта штатива на основании
• Регулируемая диоптрийная прицельная линза
• Прицельные линии на крышке
• Таблица преобразования для угла, наклона и расстояния
• Крышка с цифровым камуфляжным принтом для тяжелых условий эксплуатации
• Ремешок 36 дюймов
• Водонепроницаемый нейлоновый чехол

Pros.

• Оснащен шнуром 36 дюймов
• Дополнительный водостойкий нейлоновый чехол
• Призматическое прицеливание
• Крепление линейки для расчетов в сантиметрах и дюймах.

Чтобы быть обозначенным как армейский компас США, безусловно, необходимо выполнить несколько критериев. Sportneer Military Lensatic Compass , безусловно, соответствует всем необходимым критериям для присвоения такого почетного звания.

Важно точно знать, куда вы собираетесь, даже если волнение неизвестности кажется более удачным выбором.Заблудиться может не только угроза вашей жизни, но и стать легкой добычей в любой опасной ситуации.

Линзовый компас военного класса Sportneer не только упрощает движение в правильном направлении, но и помогает при планировании маршрута. С помощью экспертной системы позиционирования и точного определения уклона, углов и уклонов можно создать трехмерную карту для планирования маршрута движения.

В новой модернизированной версии компаса есть измеритель уклона, который является благом для скалолазов и инженеров, которым часто приходится работать на склонах и наклонах.Прочное и прочное внешнее покрытие предохраняет его от повреждений и трещин.

Это идеальный выбор для всех видов активного отдыха, таких как кемпинг, треккинг, рафтинг, скалолазание, обнаружение аварийных мест и т. Д., Поскольку он портативный, компактный и поставляется с прикрепляемой петлей для ремня. Крепление к поясной петле идеально подходит для альпинистов, тем более что их верхние конечности ограничены.

Основные характеристики

• В клинометре для оценки неровностей и углов
• сумка для ручной переноски
• Прочный внешний вид
• Компас военного уровня
• Водонепроницаемость до 20 футов
• Линзовое прицеливание

Плюсы.

• Современная технология линз:
• Светится в темноте
• Водонепроницаемый и ударопрочный
• Дополнительное крепление для поясной петли

Все мы любим армейский компас. От их сурового внешнего вида до прочной и прочной привлекательности они станут идеальным компаньоном в путешествии, если вы хотите выжить в исследовании неизведанных троп и маршрутов. SharpSUrvival Glow in the dark Military Compass не похож ни на один другой, который вы видели раньше.

Что делает его уникальным, так это идеальное сочетание истории старого мира и технологий нового мира, которые были идеально объединены в этот компас военного назначения.

Военный компас SharSurvival lensatic выглядит мудро, он похож на карманные часы старой школы. Обшитый блестящей медной внешней оболочкой, он непременно привлекает внимание зрителя. Однако именно сочетание функций и внешнего вида делает его очень интересным компасом для путешествий.

Компас постоянно светится в условиях низкой освещенности или темноты, чтобы обеспечить максимальную видимость без дополнительного источника света.Точные рычаги, направляющие на север, всегда будут вести человека по местности.

Этот армейский компас намного меньше и компактнее по конструкции, поэтому он идеально подходит для небольших рук. Военный компас идеально подходит для женщин-путешественниц, у которых, как известно, меньше рук.

Превосходная ударопрочность и водонепроницаемость делают его отличным походным снаряжением, особенно если вы путешествуете по быстрым водам или горным склонам.

Основные характеристики

• Карманный размер и легкий
• Винтажный вид
• Медный корпус
• Светится в темноте
• Точная интерпретация
• подходит для небольших рук

Плюсы.

• Удобство переноски
• Компактная конструкция
• Медный корпус
• Светится в темноте
• Водонепроницаемость

Как правильно использовать линзатический военный компас

Когда вы решите купить компас, вы должны знать, как пользоваться военным компасом . Мы думаем, что некоторые шаги по использованию военного компаса Lensatic будут проще, если вы будете знать. Прочтите наш самый точный шаг по использованию военного компаса Lensatic .

Шаг 1: После того, как вы откроете компас, он будет под углом 90 градусов, а кронштейн объектива — под углом 30 градусов. Вы должны убедиться, что циферблат плавает правильно.

Шаг 2: Есть место, называемое петлей для большого пальца, куда нужно поместить большой палец.

Шаг 3: Поднимите компас на уровень глаз.

Шаг 4: Вам нужно совместить расстояние с небольшим проводом и сфокусироваться в центре через кронштейн объектива.

Шаг 5: Вам нужно установить азимут, держа голову, и сделать так, чтобы компас не двигался. Есть два набора цифр, например, градусы, обозначенные красным, и милы, обозначенные черным. Компас линии лица указывает градусы.

Шаг 6: Вам нужно повернуть угол так, чтобы подвижная линия могла двигаться вместе со стрелкой севера.

Шаг 7: Во время ходьбы необходимо следить за тем, чтобы линия и стрелка находились вместе, чтобы направление вашего движения можно было указать неподвижной линией на циферблате компаса.

Чтобы знать курсы, вам необходимо пройти практику. Если вы потеряете зрение, вам нужно остановить старое местоположение и начать с нового местоположения, которое укажет вам новый путь. Вы не должны использовать компас рядом с магнитным полем, где это повлияет на ваши показания.

Как пользоваться линзатическим военным компасом

Уникальность военного компаса: чем он отличается от остальных?

Другой способ сделать только военный компас уникальным.Вы можете поэкспериментировать с тем, какой вам больше подходит.

Компас к щеке:

Вам нужно нажать большим пальцем на петлю большого пальца, затем указательным пальцем на корпусе компаса и обеспечить поддержку другими пальцами. Компас нужно подносить близко к глазу, потому что петля для большого пальца должна касаться щеки.

Удержание двумя руками:

Положите большой палец на петлю для большого пальца и удерживайте его другой рукой. Положите другую руку между корпусом компаса и линзой.

Теперь вы должны сжать локти и сконцентрироваться на точке компаса для правильного направления, чтобы вы могли двигаться в том же направлении.

Удержание одной рукой:

В этом случае вы будете использовать одну руку, это может быть легко, но будет менее точным. Вам даже нужно засунуть большой палец в петлю для большого пальца или на какое-то время можно приложить его к глазу. В зависимости от ваших потребностей вы можете действовать.

Компас на карте:

Здесь вам нужно поместить карту и поместить компас сверху. Затем убедитесь, что вы установили компас в правильном направлении и параллельно северу или югу. Затем вы можете повернуть карту в соответствии с требованиями.

Преимущество военного компаса: почему его выбирают?

Линзатический компас в основном используется военными. Это в основном используется в «азимутах съемки» для определения правильного направления. Есть много преимуществ, которые обсуждаются ниже:

Навигация в неизвестном:

Он будет вести вас под знакомым вам углом, но если он вам неизвестен, вы можете использовать метод, называемый триангуляцией. Вам нужно выбрать две различные позиции, чтобы идентифицировать такие объекты, как север и юг.

Портативность:

Современный компас Lensatic очень портативен, не имеет веса, что обеспечивает больший комфорт. Он поместится в вашем кармане, а также будет поставляться с ремешком, который можно надеть на шею.

Самодостаточность:

Вы можете определить направление самостоятельно, а если вы находитесь вдали от города, компас будет правильно перемещать вас без источника электроэнергии.

Rapid Orientation:

Ваш компас Lensatic позволит вам читать быстрее, чем GPS.В любой момент вы можете запустить компас, и он доставит вас к конечному пункту назначения.

Военный компас по сравнению с гражданским компасом:

Гражданский компас — это очень общий компас, который можно использовать, когда вы отправляетесь в долгую поездку по стране без какого-либо плана. В любое время вы можете остановить компас и исследовать вид, а после этого вы можете снова запустить компас, чтобы отныне начать свое путешествие.

Большинство устройств GPS показывает ваше направление, когда вы начинаете движение, но этот цифровой компас показывает ваш путь с полной точностью.

Использовать компас не так просто, как загрузить приложение в телефон, но он не потеряет соединение или никогда не разрядится. Использование компаса и правильная навигация — это навык, который вы приобретете после практики.

Заключение:

Использование компаса не так просто, как загрузка приложения в телефон, но лучшая особенность компаса заключается в том, что он не теряет соединение или никогда не разряжается.

Использование компаса для правильной навигации — это навык, который вы приобретете после некоторой практики, но он никогда не подведет вас ни при каких обстоятельствах. Военный компас популярен не только из-за своей точности, но и благодаря долговечности и прочному корпусу, который редко выходит из строя в любых суровых условиях.

Эти компасы всегда играют жизненно важную роль в жизни человека. В любой ситуации вам может понадобиться компас для определения вашего местоположения.

Это одни из лучших военных компасов. На определенно можно сделать беспроигрышную ставку. Их история началась около трех тысяч лет назад, и до сих пор она существует, но что делает их лучшими из всех, так это то, что они улучшаются и становятся лучше с каждым годом.

Лучшие варианты компаса для приключений на природе

Фото: iStockphoto.com

Если вы путешественник, охотник, выживший или другой заядлый любитель активного отдыха, безопасное и надежное перемещение по территории является приоритетом. Хотя технологические инновации предоставили рядовому потребителю доступ к полезным инструментам, таким как карманные радиоприемники и GPS, вам не нужно полагаться исключительно на цифровые устройства с батарейным питанием для продолжительных приключений на природе.

Если вы серьезно относитесь к эффективной навигации на открытом воздухе, надежный и точный ручной компас может стать обязательным дополнением к вашему походному снаряжению.Прочтите, чтобы узнать о некоторых важных функциях, которые следует учитывать при выборе лучшего компаса, и откройте для себя некоторые надежные и функциональные варианты в различных категориях.

1. НАИЛУЧШИЙ В ЦЕЛОМ: Suunto MC-2 Compass
2. НАИЛУЧШИЙ БЮДЖЕТ: AOFAR Military Compass AF-4580 Lensatic
3. НАИЛУЧШИЙ ВОЕННЫЙ КЛАСС: Cammenga Официальный военный тритиевый компас США
4. НАИЛУЧШИЙ ДЛЯ ПОХОДОВ Компас Ranger 2.0
5. НАИЛУЧШИЙ ДЛЯ ПРИКЛЮЧЕНИЙ ГОНКИ: TurnOnSport Компас для ориентирования
6. НАИЛУЧШИЙ ДЛЯ ВЫЖИВАНИЯ: Coghlan’s Function Whistle

Фото: amazon.com

Типы компасов

Первым шагом в выборе лучшего компаса для ваших наружных нужд является изучение двух основных типов компасов. Знание различий между ними может помочь вам понять основные принципы работы компаса и избежать возможной путаницы при совершении покупок.

Магнитные

Магнитные компасы являются наиболее распространенным типом для личного пользования. В магнитных компасах используется намагниченная стрелка; один конец притягивается к Северному магнитному полюсу Земли, а другой конец притягивается к Южному магнитному полюсу Земли. Когда компас удерживается горизонтально (параллельно земле), стрелка вращается в точке поворота с низким коэффициентом трения до тех пор, пока между двумя магнитными полюсами не будет достигнуто равновесие, и можно будет определить вашу ориентацию.

Магнитные компасы бывают двух типов: базовые и линзовые.

Baseplate циркуль просты в использовании и лучше всего подходит для создания быстрой навигации настройки. Они состоят из намагниченной иглы, которая находится на компакт-плите, которая помещается в ладони вашей руки.И на них есть маркировка, указывающая степень изменения направления.

Линзовые компасы используются в вооруженных силах. У них есть передняя крышка, которая защищает циферблат от случайных повреждений, например от падения или наступления. У них также есть прицельная проволока, которую можно совместить с прицельной канавкой на увеличительной линзе, чтобы видеть удаленные ориентиры. Это похоже на выравнивание мушки и целика огнестрельного оружия при наведении на цель. Эта функция особенно полезна для междугородней навигации, как вы можете определить ориентиры для настройки вашего направления движения с высокой степенью точности, чем с единой маркировкой на опорную плиту компаса.

В то время как линзовые компасы, как правило, более точны, они обычно сложнее, чем базовая плата циркуль, так как они не имеют регулировок склонения и требуют дополнительного инструмента, как транспортир для определения склонения. Линзовые компасы также несколько унций тяжелее базовой платы компасы, которые будут способствовать сухому весу вашего пакета. Линзовые компасы, часто сделанные с военными в виде, значительно более атмосферные воздействия и долговечны, чем базовая плата циркуль.

Гироскоп

Гирокомпасы не полагаются на магнетизм для определения направленной ориентации. Вместо этого они используют быстро вращающийся диск, который определяет вращение Земли, чтобы указать направление на истинный север. Это делает гирокомпасы более точными, главным образом потому, что другие магнитные факторы окружающей среды не влияют на их показания. По этой причине гирокомпасы обычно используются на морских судах, где большая масса металла и электрическое оборудование сильно мешают считыванию магнитного компаса.

Гирокомпасы большие и тяжелые, часто имеют высоту более одного фута и вес более 50 фунтов. Им также требуется электрическая энергия для вращения диска, используемого для их чтения. По этим причинам они не используются любителями активного отдыха, которым требуются легкие навигационные устройства с ручным управлением.

Функции, которые следует искать в лучшем компасе

В категории магнитных компасов есть несколько функций, которые могут повлиять на функциональность компаса и определить, для каких ситуаций и обстоятельств он лучше всего подходит.Помните о следующих функциях и соображениях, чтобы узнать, какой магнитный компас соответствует вашим конкретным навигационным потребностям.

Намагниченная игла

Намагниченная игла — самый важный компонент магнитного компаса. Большинство намагниченных игл подвешены в жидкости и вращаются на подшипнике с низким коэффициентом трения, что позволяет намагниченной игле легко указывать на магнитный север.

В некоторых магнитных компасах используется глобальная стрелка, которая точно указывает на магнитный север независимо от того, в какой точке мира вы находитесь.Без глобальной стрелки магнитный компас должен быть откалиброван либо для северного, либо для южного полушария, чтобы учесть колебания уникального магнитного поля Земли в этих регионах. Компасы с глобальными стрелками обычно дороже, но дополнительные расходы могут окупиться, если вы планируете использовать свой компас по всему миру.

Регулировка склонения

Наряду с южным и северным магнитными полюсами Земля также имеет несколько слоев намагниченного металла под своей поверхностью. Расположение этих магнитных слоев создает вариации магнитного поля Земли в этих областях и влияет на разницу между магнитным севером и истинным севером. Чтобы компенсировать эту разницу, многие компасы позволяют регулировать склонение, которое представляет собой разницу в градусах между истинным и магнитным севером. На карте, которую вы используете с компасом, должно быть указано магнитное склонение области, по которой вы будете перемещаться.

Не на всех местных картах указано магнитное склонение, но топографические карты вашего штата доступны в Геологической службе США (USGS), в которых указано склонение.Важно понимать, что магнитное поле Земли постоянно меняется, и Геологическая служба США обновляет свои карты каждые три года, чтобы отразить это изменение. Полезно иметь самые последние значения склонения на карте, которую вы используете, поэтому вам следует ежегодно просматривать корректировочные измерения вашей карты и покупать новые, когда вносятся изменения.

Метод регулировки склонения будет отличаться в зависимости от компаса, но для большинства из них требуется небольшая отвертка или другой инструмент для более точной регулировки.Некоторые компасы предлагают удобство регулировки без инструментов, которую можно поворачивать пальцами вместо отвертки, но за счет менее тонких возможностей регулировки.

Лицевая панель с высоким разрешением

Лицевая панель компаса (также называемая азимутальным кольцом) представляет собой вращающееся кольцо, которое охватывает всю окружность компаса и имеет отметки в градусах от 0 до 360. Безель направляет вас к желаемому пункту назначения. позволяя вам установить маркер лицевой панели в том направлении, в котором вы хотите двигаться по отношению к магнитному северу.Например, если вы хотите повернуть на 52 градуса на юго-восток или направиться в направлении ориентира, который вы отметили в бинокль, вы устанавливаете лицевую панель в этом направлении. После того, как вы начнете двигаться в этом направлении, вы следите за лицевой панелью, чтобы не сбиться с курса.

В сочетании с регулировкой наклона лицевая панель с высокой разрешающей способностью разметки наименьших интервалов градусов упростит навигацию с высокой степенью точности. В противном случае вы можете отклониться от намеченного пути.

Клинометр

Клинометры измеряют вертикальный угол (уровень крутизны) склона, в основном для помощи лыжникам и альпинистам в оценке риска схода лавин. Индикатор клинометра обычно имеет форму стрелки и свободно перемещается внутри той же жидкой суспензии, что и намагниченная игла, часто непосредственно под иглой.

Клинометры обычно встречаются только на компасах более высокого класса. Они не нужны большинству энтузиастов активного отдыха, которые не ожидают столкнуться с лавинной опасностью во время своих путешествий.

Люминесцентные индикаторы

Навигация на открытом воздухе в темноте может быть достаточно сложной задачей, но может быть еще сложнее, если вы не видите индикаторы на компасе. Хотя вы можете использовать налобный фонарь или фонарик, люминесцентные индикаторы дают вам возможность читать по компасу без каких-либо дополнительных инструментов.

Доступны два основных типа люминесцентных индикаторов: фосфоресцентные лампы и тритиевые микролампы. Хотя ни один из них не требует внешнего источника питания, фосфоресцентные лампы необходимо заряжать, освещая их ярким светом.Яркий свет необходим, чтобы сделать их достаточно люминесцентными для использования в условиях плохой видимости.

Тритиевые микролампы горят постоянно и не требуют яркого света перед использованием. По этой причине тритиевые микросветы являются наиболее распространенным типом люминесцентных индикаторов, используемых военнослужащими, которым нужен компас с высочайшим уровнем видимости и функциональностью, независимо от условий окружающей среды.

Защита от атмосферных воздействий

Поскольку компасы в основном используются на открытом воздухе, важно, чтобы они были сконструированы таким образом, чтобы выдерживать любые экологические опасности, с которыми они могут столкнуться. Это может быть вода, тепло, отрицательная температура и грязь. Без соответствующих мер защиты от атмосферных воздействий корпус иглы, заполненный жидкостью, может замерзнуть или образовать пузырьки, которые будут мешать работе иглы.

Избыточный нагрев может расплавить пластиковую пластину основания, что может полностью разрушить ее или исказить некоторые маркировки индикатора. Тепло также может привести к расширению жидкости в корпусе иглы и повреждению компаса или нарушению функции иглы. К счастью, в большинстве корпусов игл, заполненных жидкостью, используется спиртовая среда, которая предотвращает замерзание и тепловое расширение, сводя к минимуму образование пузырьков.

Большинство корпусов игл также плотно закрыты для предотвращения попадания влаги, грязи или других загрязнений в корпус. Некоторые материалы, такие как алюминий, лучше предотвращают повреждение этого уплотнения, чем другие материалы, такие как пластик. Для компасов не существует стандартизированного рейтинга защиты от атмосферных воздействий, поэтому устойчивость компаса может значительно различаться в зависимости от производителя. Рейтинг защиты от атмосферных воздействий может варьироваться от умеренно водонепроницаемого до полностью водонепроницаемого до определенного уровня полного погружения.Некоторые из них также могут быть противоударными и способны работать в условиях экстремальной жары и замерзания.

Компасу необходим рейтинг защиты от атмосферных воздействий, соответствующий ожидаемым вами наружным условиям. Вообще говоря, компасы, которые используются и проверяются военнослужащими, будут иметь самые высокие показатели устойчивости к атмосферным воздействиям.

Наши фавориты

При таком большом количестве различных функций и соображений может быть сложно выбрать тот, который подходит именно вам.Чтобы помочь вам сориентироваться в лабиринте доступных на рынке компасов, рассмотрите следующие лучшие варианты в нескольких разных категориях.

Зеркальный компас Suunto MC-2 отвечает навигационным требованиям искателя приключений на открытом воздухе, от новичка до продвинутого. Он предлагает глобальную намагниченную стрелку для использования в северном и южном полушариях, клинометр, вращающийся на 360 градусов безель, люминесцентные индикаторы и регулировку склонения. Если вы не думаете, что вам понадобится глобальная стрелка, Suunto также предлагает модель со стандартной намагниченной иглой для использования в северном полушарии по более низкой цене.

К этому компасу прилагается шнурок, который можно прикрепить к запястью, шее, рюкзаку или штанам, поэтому он всегда под рукой. Водонепроницаемый компас останется безопасным и функциональным даже в самых влажных условиях. Устройство включает в себя защитную крышку с зеркальной внутренней частью и встроенное прицельное отверстие для дополнительной точности. Компас Suunto MC-2 с такой выгодной ценой способен понравиться как новичку, так и опытному туристу.

Фото: amazon.com

Этот линзовый компас от AOFAR сделан с учетом прочности и точности, поэтому не обманывайтесь его низкой ценой. Он имеет водонепроницаемый и устойчивый к сотрясениям корпус и поставляется с водонепроницаемым чехлом с прикрепленным шнурком для безопасного хранения и транспортировки.

Единственным недостатком этого компаса является то, что он не предлагает регулировки склонения и не имеет такого же рейтинга защиты от атмосферных воздействий, как другие компасы военного класса. В целом, он предлагает невероятную ценность, учитывая его функции и доступную цену.

Фото: amazon.com

Если вы ищете компас, способный выдерживать самые суровые условия окружающей среды и при этом работать с высочайшим уровнем точности, линзовый компас Cammenga может быть для вас. Он был построен в соответствии с военными спецификациями (MIL-SPEC) для работы в любых условиях на открытом воздухе и имеет прочный алюминиевый корпус, который является водонепроницаемым, ударопрочным и грязеотталкивающим.

Поскольку магнитная стрелка лунатическая, она не подвешена в жидкости, на которую могут отрицательно повлиять колебания температуры или высоты.Намагниченная игла Cammenga также соответствует стандартам точности MIL-SPEC, поэтому вы будете иметь максимально точные показания направления. А его тритиевые люминесцентные индикаторы будут продолжать светиться без необходимости зарядки от внешнего источника света.

Его основные недостатки в том, что он не оснащен глобальной стрелкой, не имеет регулировки склонения и довольно дорогой. Помимо первоначальной стоимости компаса, существует также стоимость дополнительного транспортира для измерения склонения и использования в южном полушарии.Однако, если вам нужен компас с таким же уровнем точности и долговечности, на который рассчитывают военные, линзовый компас Commenga трудно превзойти.

Фото: amazon.com

Когда вы путешествуете на большие расстояния по пересеченной и незнакомой местности, важно сохранять ориентировку, чтобы не заблудиться. С этой целью Silva Ranger включает в себя визирное зеркало, которое снижает вероятность ошибок при переходе от визирования на уровне глаз к уровню талии при чтении. Визирное зеркало также служит защитным кожухом для шкалы компаса, поскольку оно откидывается вниз, закрывая верхнюю часть компаса, когда он не используется.

Наряду с визирным зеркалом, он оснащен регулировкой склонения, люминесцентными индикаторами и увеличительной линзой, чтобы помочь вам читать карту. Главный недостаток заключается в том, что неясно, насколько этот компас защищен от атмосферных воздействий и может ли зеркало разбиться и разбиться. В общем, преимущества прицельного зеркала должны заставить любого серьезного путешественника серьезно рассмотреть этот вариант.

Фото: amazon.com

Если вы ищете базовый компас для ориентирования, достаточно прочный для приключенческих гонок, альпинистский компас TurnOnSport может быть тем, что вам нужно.Его красота заключается в простоте, и это очень точный и водонепроницаемый компас по доступной цене.

Хотя у него нет регулировки склонения, это функция, которая, вероятно, не нужна для базового ориентирования на местности для приключенческих гонок. Тем не менее, у него есть вращающийся безель, чтобы оставаться на правильном пути на протяжении всего курса, и увеличительное стекло, чтобы легко читать карту. По этой цене вам будет сложно найти более прочный и точный компас для приключенческих гонок со всеми основными и необходимыми функциями.

Фото: amazon.com

Когда вы готовитесь к выживанию, вы не хотите остаться без необходимого оборудования, которое может уберечь вас от опасности. К счастью, компас Коглана был разработан с учетом выживания на открытом воздухе. Этот инструмент включает в себя несколько компонентов для выживания, таких как свисток безопасности, светодиодный индикатор и сигнальное зеркало.

У этого компаса нет вращающегося безеля, регулировки склонения или многих других распространенных наворотов, поэтому он может не подойти для любителей активного отдыха, которые постоянно зависят от навигационных способностей.Однако дополнительные компоненты, которые вы редко видите в других компасах, наряду с его способностью считывать чистый магнитный север, могут быть всем, что вам нужно, чтобы оставаться в безопасности и ориентироваться в чрезвычайной ситуации. Он также может служить в качестве многофункционального варианта резервного копирования.

Часто задаваемые вопросы о компасах

Если вы новичок в мире навигации и спортивного ориентирования, возможно, вас ошеломили все новые термины и функции. Если после прочтения этого руководства у вас все еще остались вопросы, ответы на некоторые из следующих часто задаваемых вопросов могут дать большую ясность.

В. Что должно быть у хорошего компаса?

Вообще говоря, хороший компас должен иметь точную намагниченную стрелку, регулировку склонения и быть достаточно устойчивым к атмосферным воздействиям. Однако характеристики вашего идеального компаса должны зависеть от того, как вы им будете пользоваться, и от вашего уровня опыта.

В. Какой компас используют военные?

Военные используют компас, созданный в соответствии с военными спецификациями (MIL-SPEC), для точности и долговечности в экстремальных погодных условиях.Кроме того, военные используют исключительно линзовые компасы вместо базовых компасов из-за их более высокого уровня точности и простоты считывания.

В. Как узнать, точен ли мой компас?

Вы можете проверить точность показаний компаса по сравнению с цифровой системой GPS, используя либо автономное устройство, либо устройство на телефоне, которое отображает направленную ориентацию, чтобы проверить, является ли оно точным.

В. Почему мой компас показывает обратное направление?

Обратное считывание вызвано состоянием, известным как обратная полярность.Магнитные помехи в окружающей среде, чаще всего вызываемые персональной электроникой, например смартфонами, могут потянуть вашу намагниченную иглу в неправильном направлении.

В. Как исправить компас?

Если ваш компас показывает в обратном направлении, вам придется повторно намагнитить его сильным магнитом.

Нанесение пеленга на карту с помощью круглого линзового компаса

Прицельная опора

Чтобы определить наше местоположение, мы собираемся объединить две части информации на нашей карте.Мы знаем, что находимся где-то на берегу озера. С помощью компаса мы можем определить направление нашей хижины через озеро. Когда мы наносим азимут на нашу карту, наше местоположение будет там, где проходит линия между нашими местоположениями. и хижина пересекает береговую линию озера.

Примерное направление в салон.

Определите приблизительное направление к цели

Используйте компас, чтобы определить направление на север, юг, восток и запад.Определите одну из восьми точек компаса (N, NE, E, SE, S, SW, W, NW), что примерно описывает направление к нашей цели. В нашем примере на озере наша хижина находится к северо-востоку от нашего текущего местоположения. Вернитесь к этой «проверке реальности» иногда во время замысла, чтобы убедиться, что то, что вы делаете, имеет смысл.

Наведите пеленг на цель

Большинство линзовых компасов имеют карту компаса с отметками с шагом 5 ° и 10 мил.5 ° неточно достаточно для чего угодно, кроме самой грубой работы, поэтому имеет смысл проводить наблюдения и строить планы используя мил.

Используя наш компас, мы наметили пеленг на нашу кабину в 1070 мил от Магнитного Севера. Указатель севера является неотъемлемой частью любого пеленга. Убедитесь, что вы добавили его, когда говорите или пишете подшипник. Мы можем сократить до 1070 мил Mag. или всего 1070 мил M

Мы будем наносить наш пеленг относительно магнитного севера, поэтому нет необходимости настраивать для другой ссылки на север.

Наш пеленг был взят из неизвестного места в сторону известного места. Когда мы наносим это на карту, мы начнем строить график в известном месте и продолжим линию пеленга в направлении неизвестного места. Это известно как задний подшипник.

Для получения дополнительной информации о переднем и заднем подшипниках см. учебник по передним и задним подшипникам.

Установите точную опорную линию магнитного севера

Мы будем ориентировать нашу карту по магнитному северу.Для этого нам нужно установить точный Магнитный север на карте. У вас может возникнуть соблазн использовать линию MN на диаграмма склонения, но будьте осторожны. Диаграмма склонения не может быть нарисована с точным углом, или угол может не соответствовать текущему склонению. Чем меньше угол к магнитному северу, тем более вероятно, что на диаграмме будет отображаться больший угол. Чем старше карта, тем вероятнее склонение. показанное на диаграмме больше не является правильным.Обычно после того, как вы нарисовали свою собственную линию Магнитного Севера, Вам не нужно будет делать это снова на этом листе карты в течение многих лет.

Использование транспортира, выровненного по истинному или сеточному северу (в зависимости от того, к какому магнитному склонению относится данное вам магнитное склонение), сделайте отметку на карте по желаемому значению. Затем с помощью линейки нарисуйте и отметьте опорную линию магнитного севера.

Пошаговая процедура черчения с помощью линзового циркуля с прямой кромкой

Сориентируйте карту с помощью магнитного севера

У круглого линзового компаса нет прямого края, который нужно выровнять.Вместо этого вы будете использовать воображаемый линия, проходящая по центру компаса. Две части этой линии включают прицельную проволоку, который вы можете совместить с объектами, которые видны на карте, а центр вращающийся компас. Некоторые из этих компасов имеют выемки на каждом конце корпуса вдоль этой линии. Если на вашем компасе нет этих меток, вам следует их добавить. Используйте линейку, выровненную по прицельный трос и центральный шарнир. Отметьте положение выемок карандашом.Воспользуйтесь напильником, чтобы сделать постоянные выемки на каждом конце. Или нанесите постоянную царапину, линию краски или линию перманентного маркера на каждом конце. эти выемки для совмещения компаса с линией на карте или для отметки местоположения линия, которую вы собираетесь нарисовать.

Align вашего компаса по вашей магнитной опорной линии Севера.

Теперь поверните карту и компас как единое целое, пока шкала компаса не будет совмещена с севером.

Обратите внимание, что мы используем магнитный циферблат в компасе. Обычные меры предосторожности при использовании магнитных следует брать предметы в непосредственной близости от компаса. Обратите особое внимание на поверхность вы работаете. Многие деревянные столы также имеют болты, гвозди, шурупы и другие металлические детали. Даже не думайте об использовании капота или задней двери автомобиля.

Сориентируйте компас по пеленгу и проведите линию пеленга

Затем, не меняя ориентации карты, переместите компас так, чтобы точка, в которую вы строите график, находится под визирным тросом, и показания шкалы компаса соответствуют вашему пеленгу.Сделайте отметку карандашом в выемке на конце, наиболее удаленном от визирной проволоки. Теперь, используя прямую кромку, проведите линию пеленга и вытяните его в желаемом направлении. В нашем примере будет продлите линию как задний подшипник.

Мы установили наше местоположение на карте

Место, где мы заметили пеленг к кабине, — это место, где задний пеленг пересекает берег озера. Чтобы обнаружить любые ошибки, которые мы могли допустить, рекомендуется построить как минимум один дополнительный пеленг в другое известное место.

Необходимость тщательно ориентировать карту и меры предосторожности в отношении металла в непосредственной близости от компас делает этот тип построения более сложным, чем большинство других методов. Возможно поэтому большинство военнослужащих обучены наносить пеленг с помощью транспортира на Инструмент «Координатный масштаб» и «Транспортир».

Дополнительные приемы черчения подшипника …

Продолжите этот учебник по построению подшипника по этим ссылкам:

Нанесение второго и третьего пеленга для подтверждения вашего местоположения
Использование пеленгов для определения удаленной цели

Компас

Простой сухой магнитный карманный компас

Компас — это навигационный инструмент для определения направления относительно магнитных полюсов Земли. Он состоит из намагниченного указателя (обычно отмеченного на северном конце), который свободно совмещается с магнитным полем Земли. Компас значительно повысил безопасность и эффективность путешествий, особенно путешествий по океану. Компас можно использовать для расчета курса, с помощью секстанта для расчета широты и с помощью морского хронометра для расчета долготы. Таким образом, он обеспечивает значительно улучшенные навигационные возможности, которые только недавно были вытеснены современными устройствами, такими как Глобальная система позиционирования (GPS).Компас — это любое магниточувствительное устройство, способное указывать направление магнитного севера магнитосферы планеты. Циферблат компаса обычно выделяет стороны света на север, юг, восток и запад. Часто компасы строятся как автономный герметичный инструмент с намагниченной штангой или стрелкой, свободно вращающейся на оси или движущейся в жидкости, что позволяет указывать как в северном, так и в южном направлении. Компас был изобретен в древнем Китае около 247 г. до н.э. и использовался для навигации в 11 веке.Сухой компас был изобретен в средневековой Европе около 1300 года. ^[1] Он был вытеснен в начале 20 века заполненным жидкостью магнитным компасом. ^[2]

Были изобретены другие, более точные устройства для определения севера, которые не зависят от магнитного поля Земли для работы (известные в таких случаях как истинный север, в отличие от магнитного севера). Гирокомпас или астрокомпас можно использовать для определения истинного севера, при этом на него не влияют паразитные магнитные поля, близлежащие электрические цепи или расположенные поблизости массы черных металлов.Недавняя разработка — электронный компас или оптоволоконный гирокомпас, который определяет направление магнитного поля без потенциально возможных движущихся частей. Это устройство часто появляется как дополнительная подсистема, встроенная в приемники GPS. Однако магнитные компасы остаются популярными, особенно в отдаленных районах, поскольку они дешевы, долговечны и не требуют подачи электроэнергии. ^[3]

Современные компасы

Компас ходунка, заполненный жидкостью, со шнурком для шеи

В современных компасах обычно используется намагниченная игла или циферблат внутри капсулы, полностью заполненной жидкостью (обычно масло, керосин или спирт. ).В то время как более старые конструкции обычно включали гибкую диафрагму или воздушное пространство внутри капсулы, чтобы учесть изменения объема, вызванные температурой или высотой, в современных жидкостных компасах используются меньшие корпуса и / или гибкие материалы для самой капсулы, чтобы достичь того же результата. Жидкость демпфирует движение иглы и заставляет иглу быстро стабилизироваться, а не колебаться назад и вперед вокруг магнитного севера. Север на стрелке или циферблате, а также другие ключевые точки часто отмечаются фосфоресцирующими, фотолюминесцентными или самосветящимися материалами ^[4] , чтобы компас можно было читать ночью или при плохом освещении.

Многие современные развлекательные и военные компасы объединяют транспортир с компасом с помощью отдельной намагниченной стрелки. В этой конструкции вращающаяся капсула, содержащая иглу, имеет прозрачное основание, содержащее ориентирующие линии карты, а также ориентирующую «рамку» или контур для иглы. ^[5] Капсула затем устанавливается на прозрачную опорную плиту, содержащую индикатор направления движения (DOT) для использования при измерении пеленгов непосредственно с карты. ^[5]

Линзовый компас с жидкостным наполнением Линзовый компас Cammenga с воздушным наполнением

Другие особенности некоторых современных компасов включают в себя масштабные карты и шкалы romer для измерения расстояний и нанесения координат на карты, световые отметки на лицевой стороне или лицевых панелях, различные прицельные приспособления (зеркало , призма и т. д.) для пеленгации удаленных объектов с большей точностью, «глобальные» иглы для использования в различных полушариях, регулируемое наклонение для получения мгновенных истинных пеленгов без использования арифметики, а также такие устройства, как инклинометры для измерения градиентов. ^[5]

В вооруженных силах некоторых стран, особенно армии США, по-прежнему используются линзовые полевые компасы с намагниченными циферблатами или карточками вместо игл. Компас с линзовой картой позволяет считывать азимут с карты компаса с помощью лишь небольшого взгляда вниз с прицела (см. Фото), но может потребоваться отдельный транспортир для использования с картой. ^{[5] [6]} Официальный военный линзовый компас США не использует жидкость для демпфирования качания иглы, а скорее использует электромагнитную индукцию для демпфирования иглы. Конструкция с «глубоким колодцем» используется для того, чтобы компас можно было использовать по всему миру с незначительным влиянием или отсутствием эффекта на точность, вызванного наклоном шкалы компаса. Поскольку индукционные силы обеспечивают меньшее демпфирование, чем конструкции, заполненные жидкостью, для уменьшения износа на компасе установлен игольчатый фиксатор, работающий за счет складывания целика / держателя объектива.Использование индукционных компасов с воздушным наполнением с годами сократилось, поскольку они могут выйти из строя или стать неточными при отрицательных температурах или во влажной среде. ^[7]

Некоторые военные компасы, такие как военный линзатический компас США SY-183 (‘SandY-183’), Silva 4b Militaire и Suunto M-5N (T), содержат тритий из радиоактивного материала ( 3 H) и комбинацию люминофоров. ^[8] Военный компас США, сделанный Stocker & Yale (позже Cammenga), содержал 120 мКи (милликюри) трития.Назначение трития и люминофоров — обеспечить освещение компаса с помощью радиолюминесцентного тритиевого освещения, которое не требует «подзарядки» компаса солнечным или искусственным светом. ^[9]

Компасы Mariner могут иметь две или более магнитных иглы, постоянно прикрепленных к карте компаса. Они свободно перемещаются на шарнире. Линия lubber , которая может быть отметкой на чаше компаса или небольшой фиксированной стрелкой, указывает курс судна на карте компаса. Традиционно карта делится на тридцать две точки (известные как rhumb s), хотя современные компасы размечены в градусах, а не по сторонам света. Ящик (или чаша), покрытый стеклом, содержит подвесной кардан внутри нактоуза. Это сохраняет горизонтальное положение.

Как работает компас

Компас работает как индикатор «магнитного севера», потому что магнитная полоса в центре компаса выравнивается по одной из линий магнитного поля Земли.В зависимости от того, где компас расположен на поверхности Земли, разница между географическим севером и «истинным севером» будет увеличиваться по мере удаления от нулевого меридиана магнитного поля Земли. Следует отметить, что географический Северный полюс и северный магнитный полюс не совпадают на поверхности Земли. Магнитный Северный полюс дрейфует по кругу с радиусом примерно 1600 км к югу от географического севера. Магнитному полюсу требуется примерно 960 лет, чтобы совершить один цикл дрейфа через Северный Ледовитый океан.Считается, что причиной дрейфа магнитного полюса является циркуляция магмы внутри Земли.

Ограничения компаса

Компас очень стабилен в областях, близких к экватору, что далеко от «магнитного севера». По мере того, как компас перемещается все ближе и ближе к одному из магнитных полюсов Земли, компас становится более чувствительным к пересечению линий магнитного поля. В какой-то момент рядом с магнитным полюсом компас не будет указывать какое-либо конкретное направление, но начнет дрейфовать.Кроме того, при приближении к полюсам стрелка начинает указывать вверх или вниз из-за так называемого магнитного наклона. Дешевые компасы с плохим пеленгом могут из-за этого застрять и указывать неверное направление.

Компас также подвержен ошибкам, когда компас ускоряется или замедляется в самолете или автомобиле. В зависимости от того, в каком из полушарий Земли расположен компас, и если сила — это ускорение или замедление, компас увеличит указанный курс или уменьшит указанный курс.

Другая ошибка компаса — ошибка поворота. При повороте с восточного или западного направления компас будет отставать от поворота или указывать вперед.

Использование компаса

Поворот шкалы компаса на карте (D — местное магнитное склонение) Когда стрелка совмещена и наложена на очерченную ориентирующую стрелку на дне капсулы, число градусов на кольце компаса в Индикатор направления движения (DOT) показывает магнитный пеленг на цель (гору).

Магнитный компас указывает на северный магнитный полюс, который находится примерно в 1000 миль от истинного географического Северного полюса. Пользователь магнитного компаса может определить истинный север, найдя магнитный север и затем сделав поправку на изменение и отклонение. Вариация определяется как угол между направлением истинного (географического) севера и направлением меридиана между магнитными полюсами. Значения вариаций для большинства океанов были рассчитаны и опубликованы к 1914 году. ^[10] Отклонение относится к реакции компаса на местные магнитные поля, вызванные наличием железа и электрического тока; их можно частично компенсировать путем тщательного размещения компаса и размещения компенсирующих магнитов под самим компасом. Морякам давно известно, что эти меры не отменяют полностью отклонение; следовательно, они выполнили дополнительный шаг, измерив компасный пеленг ориентира с известным магнитным пеленгом. Затем они направили свой корабль на следующую точку компаса и снова измерили, построив график.Таким образом, могут быть созданы таблицы поправок, к которым можно будет обращаться при использовании компасов во время путешествий в этих местах.

Моряки озабочены очень точными измерениями; тем не менее, случайным пользователям не нужно беспокоиться о различиях между магнитным и истинным севером. За исключением областей с экстремальным отклонением магнитного склонения (20 градусов и более), этого достаточно для защиты от ходьбы в направлении, существенно отличном от ожидаемого, на короткие расстояния, при условии, что местность достаточно ровная и не ухудшается видимость. Тщательно записывая расстояние (время или шаги) и пройденные магнитные пеленги, можно проложить курс и вернуться к исходной точке, используя только компас. ^[5]

Для навигации по компасу в сочетании с картой ( привязка местности ) требуется другой метод. Чтобы взять пеленг карты или истинный пеленг (пеленг, взятый относительно истинного, а не магнитного севера) к месту назначения с помощью компаса транспортира, край компаса помещается на карту так, чтобы он соединял текущее местоположение с желаемый пункт назначения (некоторые источники рекомендуют провести физическую линию).Ориентирующие линии в основании шкалы компаса затем поворачиваются для выравнивания с фактическим или истинным севером путем совмещения их с отмеченной линией долготы (или вертикальным полем карты), полностью игнорируя стрелку компаса. ^[5] Полученный в результате истинный пеленг или пеленг карты можно затем считать по индикатору градуса или линии направления движения (DOT), по которой можно проследить как азимут (курс) до пункта назначения. Если необходим северный пеленг с магнитным полем или пеленг компаса , перед использованием пеленга необходимо настроить компас на величину магнитного склонения, чтобы карта и компас согласовывались. ^[5] В данном примере большая гора на второй фотографии была выбрана в качестве целевой точки на карте. Некоторые компасы позволяют настраивать шкалу для компенсации местного магнитного склонения; при правильной настройке компас будет показывать истинный азимут вместо магнитного.

Современный ручной транспортир компас всегда имеет дополнительный направление-из-движения (DOT) стрелки или индикатора вписан на опорной плите. Чтобы проверить свое продвижение по курсу или азимуту, или убедиться, что объект в поле зрения действительно является пунктом назначения, новое показание компаса может быть принято к цели, если она видна (здесь большая гора).После того, как указывает стрелка ДОТ на опорной плите на мишени, компас ориентирован так, чтобы игла накладывается поверх ориентирующего стрелкой в ​​капсуле.

No related posts.
