Позволяет держать верёвку в компактном состоянии при помощи марки (марка v несколько оборотов концом верёвки вокруг сложенных колец). Незаменим при транспортировке верёвки.

Итак, начнем. Первый вопрос, который нам необходимо решить это вопрос терминологии. Термины, за исключением некоторых общих для всех, очень сильно разнятся. Практически нельзя найти двух книг в которых бы они все совпадали, поэтому не удивляйтесь, встретив совсем другую азбуку в каком-то другом издании.

Первый существенный вопрос, концы веревки. Известно, что у веревки, как и у палки, два конца — один котором вы собираетесь вязать, второй либо где-то далеко, либо уже привязан, к чему-нибудь. Собственно этим они различаются. Соответственно, тот, который нам не доступен, или мы его назначили недоступным, будет называться коренным концом, а тот, который будет принимать участие в вязке назовем ходовым концом

, так его назвали задолго до нас, это термин устоявшийся и привычный, не вижу смысла придумывать свой.

Далее, по терминам: что такое петля открытая, петля закрытая и полуузел хорошо видно из рисунка, на словах это объяснить существенно сложнее, поэтому постарайтесь, этот рисуночек все же скачать. Тем более, что уже здесь могут начаться разночтения с другими авторами.

Немного сложнее с элементами узла изображенными в правой части рисунка. Здесь уже все совсем разбредается, поэтому мы все-таки договоримся так :
Обносом будем считать элемент узла когда ходовой конец обведен вокруг чего-либо, и концы его не перекрещиваются.
Шлагом будем называть элемент тогда, когда ходовой конец совершил обход препятствия на 360 градусов и смотрит туда куда он смотрел до того, как мы начали исполнять этот элемент.
Полуштык, это переделанный обнос или не доведенный до конца шлаг. Ходовой конец уже обошел коренной, но не встал в первоначальную позицию.

Полуштык и полуузел в некоторых изданиях относят к первым самым простым узлам, и в некоторые моменты их, действительно, можно так воспринимать, но для нас сейчас они будут только элементами, буковками из которых мы будем составлять слова — узлы.

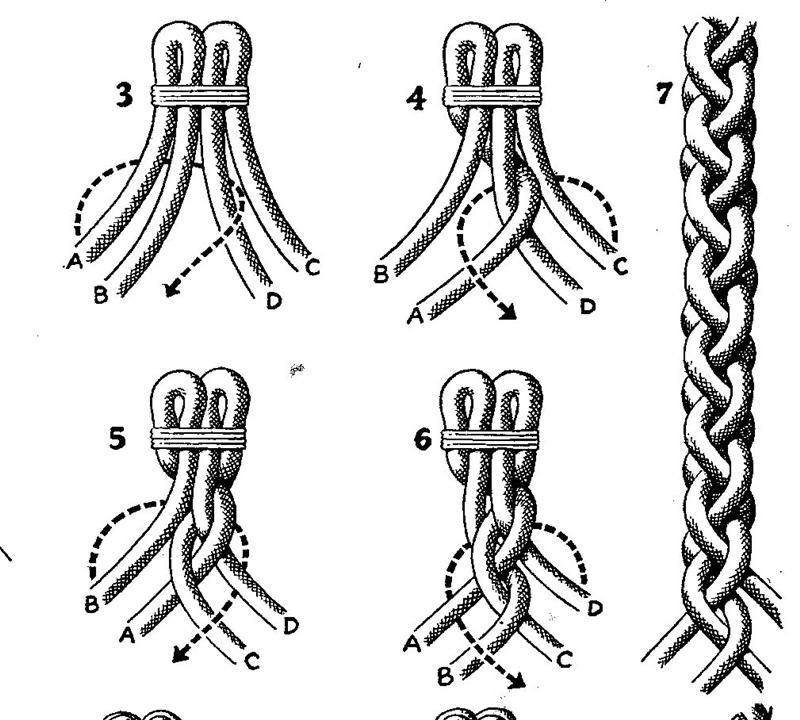

До того как мы начнем разбирать основные узлы мне хотелось представить вам сначала один специфичный узелок — Марка. Предназначен, в основном, для того, чтобы закрепить волокна на конце троса или скрепить концы веревок, против случайного развязывания. Марок, как и других узлов, вагон и маленькая тележка, вариант узла, который я вам представляю, видимо, простейший и в этом, видимо, ее главное достоинство, так как повышенной надежностью она не отличается, хотя вязочки для рамы с марочками на концах служат не в пример дольше, чем без таковых. Завязать такую марку сложности не представляет. Первым этапом укладываем петлю вдоль кончика веревки петлей к концу, после чего накладываем с натягом шлаги вокруг веревки и поверх сформированной нами петли. Число витков не принципиально, в основном определяется толщиной нити, но, как правило, по длине марочка составляет полтора — два диаметра обрабатываемого конца. После того, как мы приблизились к кончику, закладываем ходовой конец в петлю и затягиваем его под наложенные витки.

Перекрестье веревок должно быть приблизительно посредине марки, после чего торчащие концы ниток обрезаем.


Первым из основных узлов рассмотрим узел Прямой. Если не считать восьмерки, с которой мы познакомимся ниже, это единственный узел, который не имеет второго имени. Уже у рифового есть какие-то другие названия, я их просто не помню, но встречал. Узел самый известный и, возможно поэтому, один из самых скандальных. Достоинство узла — его простота: два направленных навстречу друг другу полуузла, которые образуют две взаимно проникающие открытые петли. Недостаток: ползет под нагрузкой, особенно на современных синтетических (читай — скользких) веревках, или если применен неправильно.


Назначение: стягивание двух концов веревки при необходимости что-то затянуть, например, притянуть рюкзак к раме, увязать какой-то сверток. Собственно отсюда появился
Рифовый узел. Его изначальное назначение увязывать часть паруса для уменьшения площади. Прямой, как и рифовый, с этой задачей справляется образцово, но паруса нужно не только увязывать (брать рифы), но и быстро отпускать при ослаблении ветра, поэтому у рифового, в отличие от прямого, появилась еще одна петля, что хорошо видно на рисунке. При формировании второго полуузла один из ходовых концов просто складывается вдвое, тогда получаем эффект бабушки Красной шапочки: дернешь за веревочку…

Но всегда ли это хорошо? За веревочку в походе может дернуть и веточка. Тогда и появилось следующее усовершенствование этого узла: ходовой конец, который не участвовал в образовании дополнительной петли, закладываем в эту самую петлю. Все стягиваем, и получаем маленький аккуратный узелок. Этого последнего узла я в литературе не встречал, поэтому правильного его названия не знаю, мы его называем Затянутый рифовый. Затянутый рифовый у нас применяется для подвязки гондол к раме, не один конечно, а в комплекте с другими узлами, но он завершающий.

Следующий узел Восьмерка. Классика, вяжется намного проще, чем это можно описать. Изначальное назначение узла — утолщение троса, и работает он в этом назначении великолепно, но главное его достоинство конечно же не в этом, можно подобрать и другой узелок, который справится с задачей утолщения троса не хуже, его достоинство в том, что он является основой несметного числа других узлов самого разного назначения.

Например: Встречная восьмерка, применяемая для связывания двух тросов. К достоинствам можно отнести то, что узел получается относительно компактным, соединение двух тросов считается очень прочным, этот узел, даже будучи сильно затянут, не портит трос, и его сравнительно легко развязать. К недостаткам можно отнести то, что узел несколько «коряво» вяжется. Сначала на одном из концов вяжется восьмерка, потом вторым концом узел повторяется в обратном направлении, то есть, ходовой конец входит в восьмерку со стороны ходового конца первого троса, повторяет полностью путь первого троса, а заканчивает со стороны коренного конца первого троса.

Или второй пример

Огон восьмеркой: Огоны, это класс узлов, образующих небольшие петли на конце веревки или троса. Достоинство узла в том, что вяжется очень просто — восьмерка завязанная петлей, если необходимо завязать огон вокруг, чего-либо, то сначала вяжется восьмерка, а потом она повторяется так же как во встречной восьмерке. Очень часто на огон накладывается марочка из ниток, для того чтобы узел случайно не развязался. Делается это только в том случае, если огон вяжется для постоянного использования. Я, например, задаю таковой на конце морковки, так как с огоном на конце частенько ее крепить оказывается проще, а завязать булинек или буксировочный и огон помешать не может.

Следующий классический узелок — Булинь. Мне иногда кажется, что если человек знает три морских узла то, среди них обязательно будут прямой, восьмерка и булинь. Описывать как он вяжется по-моему не стоит по той простой причине, что способов его завязывания — «мильен». Но суть узла от того, каким способом вы его завязали, не меняется, его работа тоже.

Единственное что существенно, это то, как узел будет выглядеть в готовом виде, а так как этот узел чаще всего применяется для обвязывания самого себя, любимого, когда надо как-то закрепиться, например, для страховки за веревку, то я и изобразил его несколько нетрадиционно. Вообще-то булинь это представитель класса незатягивающихся петель, и саму петлю, которая уходит вам за спину, я рисовать не стал, все равно не видна. Зато узел в том положении, в котором вы будете на него смотреть, когда он будет готов после того, как вы обвяжетесь. Небольшой бесплатный совет: петля должна быть на вас затянута, как можно туже и поднята под самые подмышки, только в таком варианте она сможет помочь, если вам вдруг придется ее использовать для спасения своей драгоценной шкурки.

В целом, применение узла намного шире. Его применяют везде где не попадя, и почти везде он работает вполне достойно, но иногда отдает сдачу за неправильное применение. Как правило, состоит она в том, что при использовании под нагрузкой, превышающей оптимальную для данного диаметра веревки, булинь отказывается раздаваться.

В случае если вы сорвались и узелок вам спас жизнь, то веревка уже все равно идет на списание и не так жалко, а вот если вы на этом булине на шестерке зачалили четверку, то есть рывков не было, веревка вполне годная, то резать ее будет обидно. Но здесь деваться некуда, это плата за простоту узла. Спасти веревочку, конечно, можно с помощью нока — специального деревянного или металлического стержня который особым образом ввязывается в узел, но это тема для отдельного разговора, которую сейчас затрагивать не хотелось бы.

Теперь следующий узелок из серии классики с огромным количеством развитий и продолжений, но узел, видимо, менее классический, чем, скажем, восьмерка или прямой, у тех по одному имени, а у этого их уже не менее двух

Выбленочный или Стремя. Как большинство классических узлов, прост до безобразия: две направленные на встречу друг другу закрытые петли. Достоинства: прост, очень хорошо держит под постоянной нагрузкой, очень легко раздается, можно затянуть очень сильно, не портит веревку.

Недостаток — ползет под нагрузкой рывками. Я его чаще всего применяю при обвязке рамы, но, как говорилось выше, применений огромное количество, как и у всякого узла проверенного временем и…

Но главное, что, как восьмерка и прямой, он родоначальник целого семейства узлов. Например, стоит нам сформировать полуузел под обносом, охватывающим обе закрытые петли, и мы получаем узел под красивым и гордым иностранным именем Констриктор. Слово constrictor, в переводе с английского, имеет значение — удав обыкновенный, что полностью оправдано. Узел действительно затягивается насмерть, и развязать его почти невозможно. Кстати, есть еще один узел у которого одно из названий Удав, он очень мало отличается от констриктора, но, тем не менее, это все же другой узел. Очень удобно, когда что-то необходимо соединить насмерть, но стоит заложить ходовой конец в полуузел петлей и мы получаем новый узел с благородным иностранным названием

Киповый, но если знать, что кипа это мешок, то узел сразу свое благородство теряет, зато приобретает назначение — завязывать мешки!

Теперь перейдем к узлам, которые я использую для привязывания веревки к чему-нибудь, например надо завязать тесемочку к углу тента. Использую я для этого узел под названием Шкотовый.

Кстати, хотелось бы сразу обратить ваше внимание на сродство, похожесть некоторых узлов, сравните шкотовый и булинь и найдите сколько-то отличий, не думаю, что вам удастся найти их много, даже если у вас очень богатое воображение.

Легко можно догадаться, что узел изначально предназначался для крепления шкота к парусу, если, конечно, знать, что такое шкот. Но не всем выпало счастье ходить под парусом, о чем я искренне сожалею, поэтому стоит пояснить, что шкот, это та веревка, которая парусом управляет и его натягивает, то есть набивает. На углу паруса, находится петля-огон, за которую именно этим узлом веревка и крепится. С таким же успехом этот узелок будет работать и на любой другом огончике, но не только, этот узел — способ крепления за более объемный конец, держит настолько надежно, что шкотовый даже рекомендуют для связывания двух веревок разного диаметра. Но даже этим не исчерпываются его возможные применения. Я очень часто применяю его, когда мне необходимо закрепить веревку, например, за угол тента, либо за угол любой другой тряпки. Единственное условие надежной работы шкотового узла, это то, что тряпка должна образовать более объемный конец, чем веревка, которую мы собираемся закрепить.

Теперь, собственно, можно вернуться к тому, с чего мы начали, к узлам, для связывания двух веревок. Трудно найти узел, который бы удовлетворял всем условиям: был прост и надежен, при этом не портил бы веревку да еще бы легко раздавался, настолько трудно, что, на мой взгляд, просто невозможно! Поэтому для этих целей их я использую несколько. Один из них Плоский узел. В классическом виде он представлен на рисунке. Ситуация довольно стандартна, описать словами, как вяжется узел намного сложнее, чем понять это, глядя на рисунок. Способов его завязывания не меньше чем у булиня, а может и больше, так как переплетений в нем тоже больше. Узел скорее плетется, чем вяжется. Стоит отметить, что лучше всего он проявляет свои достоинства именно в том варианте, который представлен на рисунке, то есть с двумя марочками, которые прихватывают ходовые и коренные концы, в этом случае, прочность соединения не уступает самой веревке, некоторая сложность подготовки компенсируется сверхнадежностью. Если марки не положить, то он сформируется в небольшой узел, который не ползет ни под какой нагрузкой, но, в этом случае, он несколько ослабляет веревку. Относительная простота завязывания — взамен потеря надежности. Еще один момент, узел лучше всего работает на веревках близких по диаметру, что в реальной жизни встречается не каждый раз. Очень часто веревки приходится связывать какие придется.

Конечно же, можно воспользоваться встречной восьмеркой, что требует времени, или, скажем, шкотовым узлом, но если поторопишься и не до конца его сформируешь, может поползти и даже, хуже того, распасться. Но если больших нагрузок не предвидится, а веревки разного диаметра, или очень сильно отличаются по жесткости, либо очень скользкие, то можно воспользоваться Ткацким узлом.

Узел надежен и прост в завязывании, но серьезно ослабляет веревки, и он очень сильно затягивается.

Очень часто возникает задача завязать веревку, скажем, за веточку, колышек или за ствол дерева. Сформировать в этом случае петлю нам не удастся, особенно если это ствол дерева. Конечно, кто-то может быть и сумел бы это сделать, в этом мире нет ничего невозможного, но, думаю, стоит задуматься о затратах труда и времени, может быть легче освоить новый узелок?

Я для решения подобной задачи, как правило, использую узел под названием Буксировочный. К достоинствам узла можно отнести его потрясающую надежность и бережное отношение к веревке, кроме того, очень немаловажное достоинство, раздается под любой нагрузкой. В моей практике не один раз возникали ситуации, когда легкость развязывания узла спасала веревку от ножа.

По непонятным для меня причинам, при освоении этого узла, всегда возникает много проблем, хотя, на мой взгляд, это совершенно необъяснимо, ведь все так просто! Делаем полуштык, обносим ходовым концом коренной конец веревки, еще один полуштык в обратном направлении, теперь полуштык вокруг коренного конца, и в образовавшуюся у нас закрытую петлю (она образуется вокруг коренного конца) заводим сложенный вдвое ходовой конец! Все!

Честное слово, мне кажется, стоит какое-то время потренироваться и все же освоить эту премудрость, есть за что бороться. Небольшая справка, для того, чтобы не носить мешок с чалкой вокруг дерева, можно вязать узел петлей соответствующей длинны.

Собственно, основные узлы закончились, но в конце моего повествования мне хотелось бы поделиться парой узелков, которые мне частенько облегчают жизнь.

Для начала проводник — узел с небольшой петлей на средине веревки. Таких узлов много, и все они проводники, и, как вы видимо догадались, это тоже отдельный класс узлов. Проводники бывают крайне полезны, когда возникает необходимость, например, транспортировки вещей через переправу. Выглядит этот узелок под названием Пчелка, так, как показано на рисунке, а вяжется очень просто: берем веревку за то место где, нам нужна петля, и проворачиваем дважды, чтобы у нас получилась фигура со следующего рисунка. Далее берем за верх петли и обносим веревку, как показано красной стрелочкой и продеваем через нижнюю петлю, затягиваем и получаем необходимый нам узелок который, готов трудиться на нас, как пчелка!

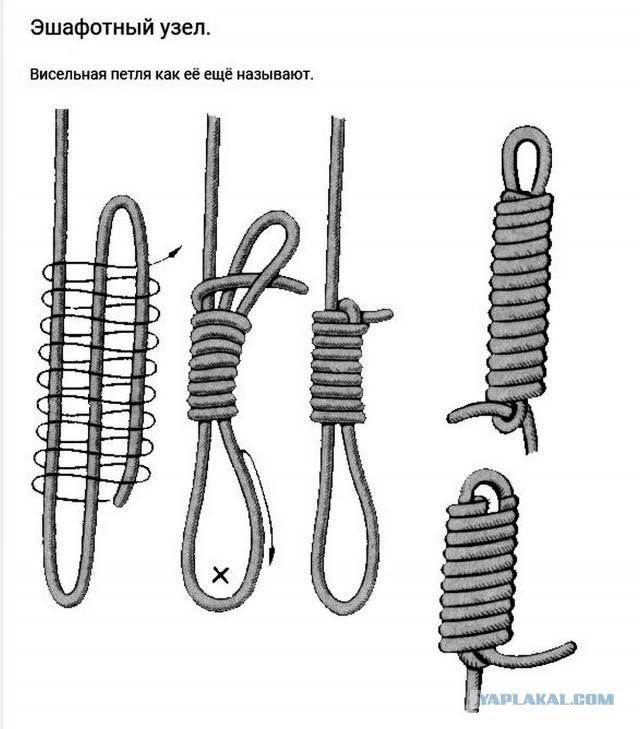

И последний узелок, которым мне хотелось бы поделиться, это УДАВКА. Причем, удавка простейшая, но, наверное, за это я ее и люблю. Если нет каких-то специфичных требований по надежности, нагрузке, либо еще чего-либо, я использую ее. Например, надо на два метра поднять мешок, либо утянуть вязаночку хвороста, либо закрепить ненадолго веревку за дерево, либо подтянуть по воде, либо поставить вертикально, ствол того самого дерева и так далее, и тому подобное. Впрочем, применение вы найдете сами, если узелок будет у вас всегда под рукой, прошу прощения, в памяти.









sodpm.ru | Книга — Узлы, рекомендуемые для изучения

§ 3.2.1. Прямой (Рифовый) узел

Прямой узел (фоторяд 2.1) используется для связывания веревок одинакового диаметра, а также для фиксации различных узлов крепления.

Достоинства: узел легко вяжется, надежен при небольших нагрузках на веревках, изготовленных из растительных материалов.

Недостатки: на современных синтетических веревках без фиксации свободных концов ненадежен, «ползет» на мокрых, жестких и обледеневших веревках; при связывании веревок разного диаметра, более тонкая веревка под нагрузкой может перерезать более толстую; под нагрузкой узел сильно затягивается.

Фоторяд 2.1 Порядок вязки прямого (рифового) узла

§ 3.2.2. Ткацкий узел

Ткацкий узел (фоторяд 2.2) используется для связывания веревок одинакового диаметра. Он представляет собой комбинацию двух простых узлов, завязываемых ходовыми концами вокруг чужих коренных концов (коренной конец — конец веревки, закрепленный неподвижно или используемый при вязке узла; ходовой конец — незакрепленный свободный конец веревки, которым начинают движение при вязке узла, противоположен коренному концу).

Достоинства: узел легко вяжется, вполне надежен.

Недостатки: при больших нагрузках сильно затягивается, кроме того, может «ползти» при переменных нагрузках.

Фоторяд 2.2 Порядок вязки ткацкого узла

§ 3.2.3. Старый морской узел

Используется для связывания веревок равных или близких по диаметру, лент и капроновых нитей (фоторяд 2.3).

Достоинства: надежный и красивый узел; хорошо держит веревки и ленты любого типа; не «ползет» при переменных нагрузках; легко вяжется; легко развязывается при необходимости.

Недостатки: при связывании веревки и ленты сильно затягивается.

Фоторяд 2.3 Порядок вязки старого морского узла

§ 3.2.4. Узел проводника простой

Узел проводника простой (фоторяд 2.4) используется для вязки рабочих петель, страховочных (спусковых) концов ( конец – конкретная веревка, имеющая определенное назначение как часть какой-то веревочной схемы), для крепления веревочной петли к чему-либо, организации связок в альпинизме, вязки самозатягивающейся петли (фото 2.4-1) и т.д.

Достоинства: легко вяжется как на конце веревки, так и на ее середине; может вязаться одним концом (навстречу).

Недостатки: под нагрузкой сильно затягивается; может «ползти» на жесткой веревке.

Фоторяд 2.4 Порядок вязки простого проводника

Фото 2.4-1 Самозатягивающаяся петля

§ 3.2.5. Узел проводника восьмеркой

Узел проводника восьмеркой используется для вязки рабочих петель, страховочных (спусковых), ходовых концов, для крепления веревочной петли к чему-либо, организации связок в альпинизме и т.д. (фоторяд 2.5).

Достоинства: легко вяжется как на конце веревки, так и на ее середине; под нагрузкой не затягивается и не «ползет».

Фоторяд 2.5 Порядок вязки проводника восьмеркой

§ 3.2.6. Узел Маршара (Французский прусик)

Узел Маршара (фоторяд 2.6) используется в альпинизме для самостраховки, для подъема по вертикальным или наклонным перилам ( перила — веревка, весящая свободно или лежащая на крутом склоне), а также для натяжения веревок при переправах. Вяжется как веревкой, составляющей 0,5-0,6 диаметра той веревки, на которой он вяжется, так и равной по диаметру веревкой (это важное преимущества узла Маршара перед обычным прусиком).

Достоинства: легко вяжется; свободно перемещается; при нагрузке затягивается, а после снятия нагрузки легко приходит в исходное состояние.

Недостатки: плохо держит на жестких и на обледеневших веревках; при проскальзывании витки узла могут оплавляться.

Фоторяд 2.6 Порядок вязки узла Маршара

§ 3.2.7. Узел для крепления конструкций

Узел используется для крепления друг к другу негибких конструкций (фоторяд 2.7). Для крепления конструкций малого сечения предпочтительно использование мягкой веревки. Следует отметить, что общее количество охватывающих и стягивающих витков определяется прочностью веревки.

Достоинства: надежно удерживает соединенные части; при необходимости легко развязывается.

Недостатки: требует практики вязки.

Фоторяд 2.7 Порядок вязки узла для креплений конструкций

§ 3.2.8. Двойной выбленочный узел

Этот узел (фоторяд 2.8) используется для вязки негибких, например, деревянных, элементов конструкций – ступени, трапеции и т.д. (выбленки – ступеньки вант и штормтрапов в морской практике).

Достоинства: простой и надежный узел; хорошо работает при постоянной нагрузке; удобен для привязывания веревки к любому количеству опор (столбов, деревьев) и ступеней.

Недостатки: «ползет» при переменных нагрузках.

Фоторяд 2.8 Порядок вязки двойного выбленочного узла

§ 3.2.9. Полуштык

Полуштык (фоторяд 2.9) – один из самых простых незатягивающихся узлов. Применяется для крепления веревочной петли к чему-либо, а также служит завершающим элементом многих веревочных схем.

Фоторяд 2.9 Порядок вязки полуштыка

§ 3.

2.10. Простой штык со шлагом

Простой штык со шлагом (фоторяд 2.10) — это надежный незатягивающийся узел, который используется для крепления веревки к чему-либо ( шлаг — оборот (виток) снасти или веревки вокруг чего-либо). Главная особенность этого узла в том, что он может быть, как завязан, так и развязан под нагрузкой — шлаг довольно стабильно фиксирует веревку на привязываемой детали.

Фоторяд 2.10 Порядок вязки штыка со шлагом

§ 3.2.11. Беседочный узел (Булинь)

Узел используется для устройства беседок (беседка — устройство, спускаемое с борта корабля для проведения наружных работ), вязки страховочных обхватов и привязывания веревки к опоре незатягивающейся петлей (фоторяд 2.11).

Достоинства: простой и надежный узел; под нагрузкой сильно не затягивается; при необходимости легко развязывается.

Недостатки: «ползет» при переменных нагрузках; желателен контрольный узел.

Фоторяд 2.11 Порядок вязки беседочного узла (булиня)

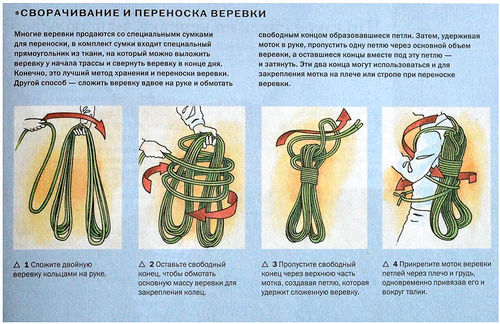

§ 3.2.12. Маркировочные узлы

Маркировочные узлы применяются для фиксации веревок, смотанных в бухты (бухта – веревка в сложенном виде). Схемы двух основных вариантов маркировки веревки изображены на фоторяде 2.12.

Фоторяд 2.12 Основные схемы вязки маркировочного узла на веревочной бухте

Порядок вязки маркировочного узла для транспортировки веревки в рюкзаке или на рюкзаке приведен на фоторяде 2.12-1.

Фоторяд 2.12-1 Порядок вязки маркировочного узла (веревка на (в) рюкзаке)

Порядок вязки маркировочного узла для транспортировки веревки через плечо приведен на фоторяде 2.12-2.

Фоторяд 2.12-2 Порядок вязки маркировочного узла (веревка через плечо)

Отметим, что для проведения занятий по основам работы с веревкой инструктор должен подготовить двухметровые куски репшнура или основной веревки по числу обучаемых. Далее он показывает по разделениям способ работы с веревкой (маркировка веревки, вязка узлов, натяжение), а обучаемые повторяют показанные действия до полного запоминания.

Важно помнить, что работа с веревкой требует постоянного поддержания соответствующих навыков.

Узлы для водного туризма | Tourclub-Vlg.ru

Просмотров: 13

23.11.2021

автор admin

1 комментарий

Содержание статьи

  • 3 группы узлов в водном походе
  • Контрольный узел
  • Укорачивание веревки
  • Основные — Прямой узел
  • Основные — Встречный узел
  • Основные — Шкотовый узел
  • Основные – Брамшкотовый узел
  • Основные – Ткацкий узел
  • Основные – Встречная восьмерка
  • Основные – Грейпвайн узел
  • Страховочные – Проводник
  • Страховочные – Восьмерка
  • Страховочные – Булинь
  • Страховочные – Австрийский проводник
  • Вспомогательные – Штык
  • Вспомогательные – Маркировочный узел
3 группы узлов в водном походе
  1. Основные узлы – для связывания двух веревок
    • Прямой и Бабий
    • Встречный и Встречная восьмерка
    • Шкотовый и Брамшкотовый
    • Ткацкий и Грейпвейн
  2. Узлы страховки и самостраховки – всевозможные петли и дополнительные узлы
    • Проводник и Австрийский проводник
    • Булинь и Восьмерка
  3. Вспомогательные узлы – для привязывания чего-либо к чему-либо
    • Штык
    • Маркировочный узел



Контрольный узел
  • Применяется к основному узлу, если он «ползет»
  • Обвивается одной веревкой вокруг другой
  • Если не знаешь, «ползет» ли узел, то обязательно завязывать контрольный



Укорачивание веревки

Основные — Прямой узел

«+»

  • Легкое выполнение
  • При необходимости, быстро распускается

«-»

  • Сильно стягивается при нагрузке и намокании
  • Нельзя применять на мокрых, обледенелых, синтетических канатах
  • Ползет при серьезных нагрузках

Особенности применения:

  • В узел вставляют палку или карабин, чтобы облегчить его развязывание, кроме ситуаций, когда важно сохранить натяжение верёвки или предстоит протянуть узел через другой карабин.
  • Требуются контрольные узлы.
  • Не используется в альпинизме и в страховочных соединениях.
  • Следить, чтобы концы были на одной стороне
Основные — Встречный узел

  • Хорошо вяжется на плоской веревке (стропы, ремни)
  • На круглой веревке обязательно контрольные узлы
  • Служит для соединения лент одинакового и разного диаметра, для связки верёвки с лентой
  • «-» Под серьезной нагрузкой очень сильно затягивается
Основные — Шкотовый узел

  • Другие названия — узел Вебера, ткацкий булинь, сеточный, ведерный
  • Связывание двух веревок разного диаметра
  • Применяют, если верёвка находится под постоянным натяжением
  • При слабой или переменной нагрузке шкотовый узел сползает



Основные – Брамшкотовый узел

  • Другие названия – двойной шкотовый
  • Применяют при такелажных работах, буксире, когда нужно соединиться с жёстким тросом.
  • При постоянной нагрузке, он выдерживает рывки и резкую смену направления движения.
Основные – Ткацкий узел

  • Другие названия – рыбацкий, лесной, речной. Туристическое название – вспомогательный булинь.
  • Применяется для постоянного связывания вместе тонких концов оборвавшейся нити без намерения развязывать в дальнейшем



Основные – Встречная восьмерка

  • Другие названия – пиратский или Фламандский узел.
  • Подходит для связывания веревок разного диаметра
  • Не ползет



Основные – Грейпвайн узел

  • Высокая надежность и прочность узла
  • Контрольные узлы не обязательны
  • «-» Сложно вяжется
  • «-» Сложно развязывается



Страховочные – Проводник

  • Или одинарная петля
  • Его делают в начале или середине троса для фиксации.
  • Под воздействием узел сильно затягивается и не скользит.
  • Проводником соединяют верёвку с карабином или металлическим кольцом, обвязывают дерево или столб.
  • Если на тросе есть испорченный участок, его выделяют, завязав проводник.



Страховочные – Восьмерка

Страховочные – Булинь

  • Это незатягивающаяся петля на конце каната.
  • Моряки считают его королём узлов за надёжность.
  • Узел быстро распускается, его можно завязать одной рукой, что важно во время проведения спасательных операций.
  • Таким узлом прикрепляют трос к металлическим кольцам, крюкам, вертикальным и горизонтальным основам.



Страховочные – Австрийский проводник

  • Относится к незатягивающимся узлам
  • Другие названия – срединный проводник, ездовая петля, альпийский мотыль.
  • Его используют для создания надёжной петли в альпинистских связках, верёвочных лестницах, в рыболовстве и в быту.
  • Узел легко развязывается, не скользит.
  • В водном туризме используется крайне редко
Вспомогательные – Штык

  • Очень простой узел
  • Никогда не затягивается
  • Способен работать под большими нагрузками
  • Постоянно используется и в лагере (для привязывания оттяжек тента или тросика к дереву), и для привязывания судов, и т.д.
  • Если знаете, что веревка будет затянута очень туго, то во второй полуштык лучше не пропускать веревку до конца, а сделать петлю, чтобы получился бантик. В этом случае узел будет прочным под нагрузкой, но развязать его, просто дернув за конец бантика, не составит никакого труда.
  • Может ползти, поэтому делать два и более полуштыков, при больших нагрузках + контролька.
Вспомогательные – Маркировочный узел

Способ «бухтования» веревки



Узлы в водном походе

Леонид Вайсман

Лекция прочитана в КВТ МГУ 19 ноября 2014 г.

Узлы делят на три основные группы:

  1. Основные узлы – это узлы для связывания двух веревок;
  2. Узлы страховки и самостраховки – это всевозможные петли и дополнительные узлы, например, для изолирования части веревки с истершейся оплеткой;
  3. Вспомогательные узлы – для привязывания чего-либо к чему-либо.



К основному узлу полагается контрольный узел, чтобы законтрить узел, если он ползет. Он обвязывается одной веревкой вокруг другой. Когда вы завязываете узел и точно не знаете, как он себя ведет в завязанном виде: ползет он или не ползет, в каких условиях он ползет, – обязательно надо завязывать контрольный узел.



Основные узлы.

Узлы идут в порядке нарастания их надежности.

Прямой узел

Первая группа узлов – это основные узлы для связывания двух веревок между собой в разных конфигурациях. Первый из них – это прямой узел. Этот узел мы знаем в виде бантика. Бантик надо вязать правильно, чтобы он не развязывался. Чтобы завязать правильно прямой узел, одну веревку накладываем на другую, проворачиваем, и кончик, которым мы вяжем, с той же стороны накладываем на вторую веревку, с которой он у нас вышел. После чего снова проворачиваем и завязываем узел. Если сделать по-другому – если кончик веревки вышел с одной стороны (сверху второй веревки), а на вторую веревку мы его накинули с другой стороны (снизу), то получится неправильный – бабий – узел, который распускается мгновенно.

Бабий узел

Есть еще узел, который практически тот же самый прямой узел, но с тем самым бантиком.

Встречный узел

Встречный узел. Хорошо вяжется на плоской веревке. За счет того, что она плоская, у нее хорошее трение. И узел получается достаточно плоский и не ползет. На одной веревке завязывается контрольный узелок. Второй веревку навстречу ему весь узел пропускаем, и веревка должна выйти с той стороны, откуда начинаете вести узелок. Если этот узел вяжется на круглой веревке, то с обеих сторон надо обязательно завязать контрольные узелки, чтобы он не полз.

Шкотовый узел

Шкотовый узел. Он – и его более сложный вариант брам-шкотовый узел – подходят для связывания двух круглых веревок разного диаметра. На одной веревке делается петля. Вторая веревка снизу вставляется в эту петлю, оборачивается вокруг петли и вставить в обратном направлении. Этот узел может ползти, поэтому на концах необходимо завязать контрольные узелки.

Брамшкотовый узел

Брам-шкотовый. Берется петля. Вторую веревку также пропускается в нее снизу, проворачивается второй раз и снова возвращается в петлю. Когда узел затянется, получится практически шкотовый узел, но с дополнительным оборотом. За счет того, что трение больше, надежность узла тоже повышается. Но контрольные узелки все равно надо вязать. В морской практике этот узел используется для того, чтобы к толстому канату, которым привязывается судно к пристани, привязать более тонкую веревку, которую будут скидывать на пристань, а за нее уже вытягивают сам канат.

ткацкий узел

Ткацкий узел. Очень хороший узелок для связывания любых по толщине веревок. Две веревки идут навстречу друг другу: одна снизу, другая сверху. Нижней веревкой вокруг верхней вяжем контрольный узелок. Перехватываем другой рукой, и верхней веревкой вокруг нижней вяжем такой же контрольный узелок. После чего стягиваем узел. Затягивается он очень хорошо, и в водной практике я не встречался со случаями произвольного развязывания узла.

Встречная восьмерка

Встречная восьмерка. Один из ходовых узлов. Он не ползет, можно связывать между собой веревки разного диаметра. На одной веревке делается петля, перекидывается внахлест через другую веревку и вставляется обратно. Второй веревкой навстречу весь узел прослеживается по той веревке, которой вязали первой.

Грейпвайн

Грейпвайн. По технике выполнения он напоминает ткацкий узел. Две веревки идут навстречу друг другу: одна снизу, другая сверху. Верхней веревкой вокруг нижней вяжется одно кольцо, затем второе, и через них пропускается веревка. Перехватывается другой рукой. И нижней вокруг верхней также вяжется два кольца, и под перекрестье пропускается конец веревки. При стягивании получается с одной стороны 4 полоски, с другой – остатки кончиков. Как и восьмеркой, им можно пользоваться без контрольных узелков, узел получается очень надежным.

Узлы страховки и самостраховки.

Проводник

Это в основном одинарные и двойные петли и специализированные узлы.

Проводник. Одинарная петля. Веревка складывается вдвойне, перекидывается вокруг двух пальцев и завязывают узелок. Только обязательно надо расправить веревки, чтобы узел получился рабочим и без перехлестов.

Восьмерка

Восьмерка. Веревка складывается пополам, оборачивается вокруг пальцев, проворачивается и завязывается узлом.

Оба эти узла можно вязать один концом. Обычно они используются, чтобы привязать веревку к элементу местности – дереву, столбу и т.д. Но ситуация бывает такая, что можно завязать петлю и накинуть на какой-то столб. Но с деревом такой способ не пройдет, и приходится вязать узлы одним концом. Завязывается контрольный узелок (или восьмерка), огибается дерево и полностью прослеживается узел рабочим концом.

Булинь

Булинь. Делается петля на основной веревке, в нее вставляется рабочей конец, обводится основная веревка, и конец веревки возвращается в петлю. В результате получается одинарная петля. Этот узел ползет, так что необходимо оставлять длинный конец и вязать контрольный узелок. Этот узел также можно использовать для завязывания веревки вокруг рельефа, или завязать одним концом вокруг себя в ситуации, когда необходимо, чтобы вас экстренно подняли вверх.

Австрийский проводник

Австрийский проводник или срединный узел. Используется для устранения куска веревки, на которой испорчена оплетка, следовательно, она является ненадежной. Берется веревка, закручивается спираль, в середину которой попадает участок с испорченной оплеткой. Потом конец петля пропускается снизу веревки, а затем просовывается в середину образовавшейся петли. Саму петлю в горной альпинистской практике используют, когда надо в связку «встегнуть» третьего человека.

Прусик

Прус (прусик). В нашей практике практически не используется, только в качестве вспомогательного узла, но в практике горной, когда необходимо навесить вертикальные или наклонные перила, его применяют. Навешивается толстая веревка. На человека надета система страховки, посередине пристегнут карабин. И в этот карабин для страховки, если он сорвется, вяжется этот самый прусик. Он вяжется из веревки более тонкой, чем идет на перила (например, из 6-ки). И при резком рывке узел затягивается и не дает слететь вниз.

Вспомогательные узлы.

Штык

Штык. Постоянно используется и в лагере (для привязывания оттяжек тента или тросика к дереву), и для привязывания судов, и т.д. Веревка обхватывает препятствие, нагрузочный конец кладется сверху и пропускается внутрь. Делается два полуштыка в одном направлении. Если знаете, что веревка будет затянута очень туго, то во второй полуштык лучше не пропускать веревку до конца, а сделать петлю, чтобы получился бантик. В этом случае узел будет прочным под нагрузкой, но развязать его, просто дернув за конец бантика, не составит никакого труда. Узел может ползти, поэтому при привязывании байдарок или катамаранов можно сделать не два, а больше полуштыков.

Маркировочный узел

Маркировочный узел. Бывает так, что веревка очень длинная, и для перевозки ее хорошо бы забухтовать. Для этого набираем кольцами на руку и закрепить так, чтобы она не развязывалась. Для этого на одном конце делается петелька, а другим концом, который направлен навстречу, начинаем эту петлю обматывать так, чтобы получилось хотя бы 4-5 колец. Потом оставшийся конец пропускается в петлю, и она затягивается.

Совет: изучите книгу Балабанова «Узлы»



Источник : «http://kvtmsu.ru/materials/work-with-a-rope/nodes-in-waterhike» rel=»nofollow»

Примеры завязывания различных узлов

  • Прямой узел
  • Встречный уел
  • Узел Встречная восьмёрка
  • Узел Питона
  • Узел Грейпвайн
  • Узел Хантера
  • Змеиный узел
  • Булинь или беседочный узел
  • Казачий и калмыцкий узлы
  • Узел Простой штык
  • Узел Рыбацкий штык
  • Узел Штык со шлагом
  • Узел Штык с обносом
  • Узел Эскимосская петля
  • Маркировочный узел

Лето. Самое время отправляться в поход, на речку, в лес. куда бы вы ни пошли, везде, или почти везде, пригодится верёвка. матросы, такелажники, альпинисты, словом, все те, кому верёвка необходима, склонны считать её самым великим изобретением человечества. После колеса, разумеется.

Действительно, верёвка – штука исключительно полезная, верёвкой можно связать каркас, чтобы построить шалаш, можно привязать лодку, поднять и закрепить парус, по верёвке можно залезть на дерево и слезть с него. Да мало ли что ещё. Нужно только уметь завязывать узлы. Это, конечно, не слишком сложная наука, но и не такая простая, как может показаться на первый взгляд.

Часть 1

Прямой узел

Довольно часто в походе приходится связывать две верёвки.

Как это сделать? Прежде всего, запомните: для вязания узлов лучше брать верёвки одинаковой толщины, близкие по фактуре, одинаково мягкие или одинаково жёсткие. Самый распространённый узел называется прямым. Завязать его совсем просто.

Последовательность действий показана на фото 1-5. Самая важная операция (фото 3): нужно сделать так, будто одна петля перехватила другую. После этого просто потяните верёвки за оба конца, и узел готов. Чтобы он не развязывался, обязательно завяжите дополнительные узелки, они называются контрольными (фото 5).

фото 1 фото 2 фото 3 фото 4 фото 5

Встречный узел

Более надёжен для связывания верёвок встречный зел (фото 6-10). Его преимущество в том, что он не склонен развязываться. Встречный узел начинают вязать на одной верёвке. Сначала на её конце завязывают простой узел, затем в полученную петлю вплетают конец другой верёвки. Когда будете тренироваться, следите, чтобы длина кончиков верёвки, выходящих из узла, была не менее 2 см. Тогда при затягивании узла он не распустится.

фото 6 фото 7 фото 8 фото 9 фото 10

Встречная восьмёрка

Прочнее, хотя и немного сложнее, узел, который называется встречной восьмёркой (фото 11-16). Его тоже начинают на конце одной верёвки.

Сначала вяжут восьмёрку – отсюда и название узла. Чтобы научиться вязать встречную восьмёрку, придётся потренироваться, но дело стоит того – это очень прочный узел.

фото 11 фото 12 фото 13 фото 14 фото 15 фото 16

Узел питона

Верёвка пригодится и для строительства шалаша. Если нужно, например, связать крест-накрест две палки, самое лучшее – использовать узел питона, или питонов узел. У него мёртвая хватка, и часто после использования развязать его не удаётся. Об этом нужно помнить и быть готовым верёвку разрезать. Питонов узел хорош и для связывания каркаса плотов. Бывалые плотогоны считают, что для плота верёвка надёжнее любых гвоздей или металлических скоб. И они, конечно, правы: металлические штыри раскачиваются в дереве и через короткое время выскакивают, а правильно завязанная хорошая верёвка держится долго и надёжно.

Итак, приступим к питонову узлу (фото 17-20). Кладём две палки одну поперёк другой. Под нижнюю пропускаем верёвку, перекидываем её конец через верхнюю палку обязательно над свободным концом так, чтобы при затягивании узла этот конец оказался зажатым. Далее оборачиваем верёвку вокруг нижней палки с другой стороны. Всё готово, осталось покрепче затянуть узел за концы. Если узел завязан правильно, с обратной стороны видны просто две петли (фото 21). Кстати, питонов узел очень хорош и для привязывания верёвки к столбу, дереву или палке (фото 22). Если же свободный конец верёвки обернуть вокруг внутреннего узла дважды, получится двойной питонов узел, он ещё надёжнее (фото 23).

фото 17 фото 18 фото 19 фото 20 фото 21 фото 22 фото 23

Часть 2

Узел Грейпвайн

Итак, мы научились связывать верёвки прямым и встречным узлами. Кстати, встречным узлом можно связать не только верёвки, но и ленты, и ленту с верёвкой. Для соединения верёвок существует ещё множество разных узлов. Один из них – надёжный и красивый – называется «Грейпвайн».

Чтобы завязать такой узел, сначала конец одной верёвки дважды оборачивают вокруг другой (фото 1, 2).

фото 1 фото 2

Затем свободный конец просовывают в две образовавшиеся петли (фото 3). Такую же операцию проделывают с концом другой верёвки (фото 4).

фото 3 фото 4

Узел готов, остается его потуже затянуть (фото 5, 6). Таким узлом хорошо связывать не только верёвки, но и рыболовные лески.

фото 5 фото 6

Запомните, грейпвайн под нагрузкой сильно затягивается, и развязать его потом очень трудно, а на тонком шнуре или леске практически невозможно.

Узел Хантера

Ещё один способ соединения верёвок – узел Хантера. Он хорошо держит мягкие верёвки и ленты и сильно не затягивается. Вязку Хантера надо начинать с простого узла на одной верёвке (фото 7). Затем в него пропускают вторую верёвку и завязывают на ней узел, просовывая свободный конец в петлю первого узла ещё раз (фото 8-10). Получается очень красиво (фото 11, 12).

фото 7 фото 8 фото 9 фото 10 фото 11 фото 12

Будьте внимательны: при переменных нагрузках узел «ползёт», а если верёвки жёсткие, то и затягивается недостаточно. Этот узел хорош не только для связывания верёвок, но и для изготовления верёвочных лестниц.

Змеиный узел

Ну и напоследок ещё один узелок – змеиный. Узел сложный, вяжется медленно, зато не «ползёт» и очень надёжен. На лесках затягивается намертво, развязать невозможно. На фото 13, 14 для наглядности витки верёвок сделаны далеко друг от друга.

фото 13 фото 14

Когда будете тренироваться, постарайтесь, чтобы витки были как можно более плотными (фото 15).

фото 15

Часть 3

Булинь или беседочный узел

Теперь поговорим о петлях. Одна из самых известных, если не сказать знаменитых, называется булинь, или беседочный узел. Применяют булинь в самых разных случаях: для страховки при работе на высоте или за бортом судна; для вытаскивания человека, упавшего в воду; для соединения тросов разного диаметра и из разных материалов. Тросы в этом случае соединяются петлями. А ещё беседочный узел используют для крепления верёвки к кольцам, проушинам, обвязывания вокруг деревьев, столбов и даже камней.

Булинь можно завязывать на одинарной верёвке и на сложенной вдвое, тогда получается двойной булинь. Его назначение – сделать две петли в середине верёвки. Такой узел используют для страховки человека: в одной петле он сидит, а другая обхватывает его за подмышки. Правильно завязать двойной булинь непросто (фото 16-18 – беседочный узел; фото 19-21 – двойной булинь). Потренируйтесь, и вы на всю жизнь запомните, как вязать эти надёжные узлы.

фото 16 фото 17 фото 18 фото 19 фото 20 фото 21

Казачий и калмыцкий узлы

А вот ещё одна петля, точнее, две: казачий и калмыцкий узлы. На фото 22-24 видно, что, по сути, казачий и калмыцкий узлы одинаковые, только у калмыцкого свободный конец верёвки заправлен в узел в виде петли (фото 24). Калмыцкий узел легко развязать, оставив длинный свободный «хвост». Если потянуть за него, петля освобождается из узла и верёвка распускается. Калмыцкий узел может пригодиться, например, когда нужно снять верёвку, закреплённую на дереве.

фото 22 фото 23 фото 24

Часть 4

Прямой и встречный, встречная восьмёрка, питон, грейпвайн, Хантер, змеиный, простой и двойной булинь, казачий и калмыцкий — мы уже рассмотрели как вязать такие узлы.

Теперь речь пойдет о двух узлах, известных с глубокой древности, но не ставших от этого менее полезными и интересными.

Узел Простой штык

Первый из них носит название «простой штык». Это действительно простой и в то же время исключительно надёжный узел. Его используют, например, чтобы привязать лодку.

Верёвку оберните вокруг шеста, свободный конец положите поверх основной части верёвки и пропустите в образовавшуюся петлю (фото 1).

Получившийся виток называется «полуштык». Сделайте ещё один «полуштык», и узел практически готов (фото 2). Чтобы он не распускался, свободный конец зафиксируйте тонким шнурком на основной части верёвки (фото 3).

фото 1 фото 2 фото 3

Узел Рыбацкий штык

«Штык» имеет несколько модификаций. Их тоже полезно освоить. Для крепления троса к якорю хорош «рыбацкий штык». В проушину якоря нужно дважды пропустить свободный конец верёвки, первый «полуштык» завязать через получившуюся двойную петлю (фото 4), а второй – как на «простом штыке» (фото 5)..

фото 4 фото 5

Узел Штык со шлагом

Если нужно закрепить трос на кольце или петле, можно использовать «штык со шлагом». От «простого штыка» он отличается тем, что на кольце делается два оборота каната (фото 6). Этот узел также хорош для швартовки катера или лодки к причалу.

фото 6

Узел Штык с обносом

Если на верёвке будет что-то качаться (то есть если она будет испытывать так называемые маятниковые нагрузки), используйте «штык с обносом». Как его завязать, отлично видно на фото 7, 8. Узел этот очень надёжен, и, самое главное, он никогда не скользит вдоль предмета, вокруг которого завязан.

фото 7 фото 8

Узел Эскимосская петля

Теперь пришло время рассказать об узле под названием «эскимосская петля». Этот исключительно полезный узел применяют для разного рода оттяжек. Например, можно легко подтянуть верёвки, которыми растянута палатка, или бивачный тент после дождя, когда оттяжки неизбежно растягиваются.

Вязать её несложно: сделайте на верёвке простой узел, свободный конец пропустите через него, чтобы получилась петля (фото 9). Затем зафиксируйте конец на основной верёвке «полуштыком» (фото 10).

Длину петли в узле делайте 5-10 см, тогда будет возможность регулировать длину оттяжек (фото 11, 12). Чем оттяжки длиннее, тем петля должна быть больше. Зафиксировать конец верёвки можно и простым узлом. Такую петлю называют рыбацкой (фото 13).

фото 9 фото 10 фото 11 фото 12 фото 13

Маркировочный узел

И напоследок ещё один узел – маркировочный. Его обычно относят к вспомогательным узлам, но, если вы пользуетесь верёвкой и не хотите каждый раз её распутывать, без него не обойтись. Маркировочный узел позволяет держать верёвку аккуратно сложенной и не даёт ей проявлять свой скверный характер.

Итак, сложите верёвку ровными петлями (не очень толстую и не слишком длинную можно аккуратно намотать на локоть, а длинную и толстую сложить в бухту круговыми петлями на ровной поверхности). Конец верёвки, с которого вы начали её сматывать, сложите вдвое, при этом длина получившейся петли должна быть не менее 15 см (фото 14).

Зажмите пальцами левой руки бухту со сложенной петлёй, а правой рукой сделайте свободным концом верёвки 8-10 оборотов вокруг бухты по направлению к петле. Затем свободный конец пропустите в петлю и затяните её концом (фото 15).

фото 14 фото 15

Маркировочный узел подходит и для ленты (фото 16). Упакованная таким образом верёвка не позволит себе своевольных выходок, а её хозяин прослывёт аккуратным и предусмотрительным человеком.

фото 16

Узлы. Секция горного туризма НГУ

Похожие презентации:

Чемпионат мира по футболу 2018 года

Питание спортсменов

Футбол (11 класс)

Правила игры волейбол

Спортивные сооружения. Стадионы

Спортивная гимнастика

Профессионально-прикладная физическая подготовка

Тактика игры в баскетбол

Бизнес-план фитнес-клуба “BRASCO”

Лыжный спорт

1. Узлы

УЗЛЫ
Секция горного туризма НГУ

2. Что такое узел?

ЧТО ТАКОЕ УЗЕЛ?
Узлы – это способы соединения веревок,
лент, рыболовных лесок, различных нитей и т.п.,
способы образования петель и привязывания
веревок к различным предметам. Кроме того,
узлом называется само соединение веревок.
Вязать узлы – дело нетрудное. Гораздо
сложнее научиться вязать узлы правильно и
быстро, используя подходящий для того или
иного случая узел. Одни узлы под нагрузкой
затягиваются, другие – нет. Некоторые узлы
могут «ползти» – медленно развязываться, а
другие же затягиваются так, что развязать их не
удается…
Чтобы грамотно вязать узлы, конечно,
нужна практика. Тот, кому это нужно, будет
тренировками закреплять свои навыки.
2

3. Общие рекомендации

ОБЩИЕ РЕКОМЕНДАЦИИ
Основными требованиями для узлов являются:
правильный рисунок узла;
отсутствие перехлестов веревки в узле;
длина свободных концов веревки 6-10 диаметров
веревки;
узел должен быть обязательно затянут.
У правильно завязанного узла все пряди
расправлены и параллельны, а длина «хвоста» — конца
верёвки, выходящего из узла — от 6 до 10 диаметров
верёвки. Если вы не расправите узел, то после нагрузки
пряди пережмут друг друга. Узел сильно затянется. Если
вы не затянете узел, то он сделает это сам. Какой длины
станет конец верёвки, выходящий из узла, да и останется
ли он вообще, не знает никто.
Контрольный узел — это вспомогательный узел,
применяющийся для воспрепятствования развязыванию
других узлов. Некоторые узлы (например: прямой, булинь)
требуют обязательного использования контрольного узла и
без него считаются не завязанными и не могут
применяться.
3

4. Основные узлы в туризме

ОСНОВНЫЕ УЗЛЫ В ТУРИЗМЕ
Петли
проводник (петлёй и одним концом)
восьмёрка (петлёй и одним концом)
австрийский проводник; «пчёлка»; «бабочка»; «бергшафт»
булинь; «беседочный узел»
двойной булинь
двойной проводник; «заячьи уши»
пустышка
Для связывания верёвок
только одинакового диаметра
различного диаметра
встречный
встречная восьмёрка
грейпвайн
брамшкотовый
Привязочные
прямой
шкотовый
удавка
булинь; «беседочный узел»
штыки (простой штык; штык со шлагом; рыбацкий штык; …)
Специальные узлы
схватываюий; «пруссик» (петлёй и одним концом)
стремя (петлёй и одним концом)
маркировочный узел
контрольный узел (скользящий, глухой, полугрейпвайн)
4

5. Проводник

Вяжется одной веревкой,
которая складывается
РОВОДНИК
вдвое и на конце ее
завязывается простой узел,
чтобы получилась петля.
Ниже завязывается
контрольный узел.
(+) Простой. Легко вяжется
и одной рукой.
(-) Плохо работает на
середине веревки, тк.
петля находится под углом
к основной верёвке. Под
нагрузкой сильно
Рис. 1. Простой проводник: I — петлёй; затягивается.
II — одним концом.
(!) Используется для
крепления верёвочной
петли к чему-либо.
5
Необходим контрольный
узел.
П

6. Восьмёрка

ВОСЬМЁРКА
петлёй
одним концом
Рис. 2. Восьмёрка. I — петлёй;
II — одним концом.
Применяется для образования
надежной петли (на основной веревке,
на обвязке — на жумарном и
самостраховочном усах, при движении
в связке у лидера и замыкающего), а
также для связывания двух верёвок
одинакового или разного
диаметра.
6
ВОСЬМЁРКА (ВСТРЕЧНАЯ)
Рис. 3. Встречная восьмёрка.
(+) Из-за большого
трения узел очень
надежен и не требует
контрольных узлов,
может применяться на
плоских лентах (при
этом его нужно
аккуратно
расправлять).
(-) Медленно вяжется.
Сильно затягивается.
(!) Применяется для
связывания двух
верёвок одинакового,
примерно одинакового
(10+9, 9+8 мм)
диаметра.
7

8. Австрийский проводник

АВСТРИЙСКИЙ ПРОВОДНИК
Рис. 4. Австрийский проводник.
(+)Малое снижение прочности верёвки.
Не скользит и не затягивается. Работает в любом из
трёх направлений. Легко развязывается после
приложенной к нему нагрузки.
(!) Применяется для организации точек
Рис. 5. Австрийский
проводник.
крепления
на веревке,
для организации
Второй способ завязывания.
связки.
8
9

10. Булинь

БУЛИНЬ
Рис. 6. Булинь.
(+) Простой и надежный
узел. Под нагрузкой
сильно не затягивается.
(-) «Ползёт» при
переменных нагрузках.
Без контрольного узла
считается незавязанным.
(!) Для крепления веревки
к кольцам, для
обвязывания вокруг опоры
(дерево, столб, камень).
Необходим контрольный
узел.
10

11. Двойной булинь

ДВОЙНОЙ БУЛИНЬ
Рис. 7. Двойной булинь.
Чтобы рисунок узла
получался верным, нужно
петлю «А» полностью
вытянуть в противоположном
от петель «Б» направлении
(1), после этого затянуть узел
(2) (рис. 7).
(+) Надёжный узел.
Позволяет делать петли как
одной, так и разной длинны.
Не требует завязывания
контрольных узлов.
(-) Для правильного вязания
нужна практика.
(!) Используется для
связывания верхней и
нижней обвязок (рис. 8), а
также для организация
станции на двух точках. Не
затягивается под нагрузкой. 11
Рис. 8. Схема блокирования страховочной системы при помощи двойного булиня.

12. Пустышка

ПУСТЫШКА
Рис. 9. Пустышка
(+) Легко вяжется и
развязывается. Не
затягивается под
нагрузкой. Позволяет
регулировать длину
петли.
(!) Для создания
регулирующейся петли
(например,
завязывание верха
рюкзака, оттяжек на
палатке).
12

13. Встречный

ВСТРЕЧНЫЙ
Рис. 10. Встречный узел.
(+) Узел легко вяжется,
хорошо держит. «Не
ползёт».
(-) Под нагрузкой сильно
затягивается.
(!) Используется для
связывания веревок как
одинакового, так и
различного диаметра (рис.
10 а-г ), для лент (рис. 10 д
) и сочетаний лентаверевка Удобен для
вязания различных
петель, оттяжек и т.п.
13

14. Грейпвайн

ГРЕЙПВАЙН
Рис. 11. Грейпвайн.
(+) Надежный узел, не требует
контрольных узлов. Меньше
других узлов снижает
прочность верёвки. Небольшой
в размере. Подходит для
связывания верёвок
различного диаметра (7–11
мм).
(-) При больших нагрузках
сильно затягивается. Вдоль
верёвки торчат концы, которые
цепляются за рельеф при
продёргивании.
(!) Грейпвайном связывают
концы репшнура (кордалеты),
чтобы получилась петля. Из
неё делают станции, с нее
спускаются, используют при
спасательных работах или
делают самостраховку ПарселПруссик («схватик»). Ещё
связывают веревки, когда
нужна одна длинная «нитка».
Например для организации 14
верхней страховки на скале
высотой в 50 метров.

15. Штык (простой штык)

ШТЫК (ПРОСТОЙ ШТЫК)
(+) Очень надежные узлы. Легко
вяжутся. Никогда не
затягиваются. Способны работать
под большими нагрузками.
(!) Применение контрольного узла
обязательно. Простой штык очень
надежный узел, его можно
применять во всех случаях, когда
веревку необходимо временно
прикрепить к какой-нибудь опоре
для сильной тяги, например, при
наведении навесной переправы.
Максимальное число полуштыков
не должно превышать 3, так как
этого вполне достаточно и
прочность узла при
большем числе полуштыков
не повысится.
Рис. 12. Штык.
15

16. Пруссик

ПРУССИК
Рис. 13. Узел Пруссика.
(+) Узел свободно перемещается.
При нагружении затягивается.
После снятия нагрузки легко
приводится в исходное состояние;
(-) Для свободного вязания требуется
практика. Плохо держит на жестких
веревках, совершенно не держит на
обледенелых веревках, «не любит»
рывков на них, т.к. из-за
проскальзывания витки узла могут
оплавиться;
(!) Используется в альпинизме для
организации самостраховки, узел
вяжется веревкой d = 5-6 мм на
веревке d = 9-12 мм. При
использовании узла на обледенелых
16
веревках нужно закончить вторую
(верхнюю) половину узла одним
оборотом.

17. Стремя

СТРЕМЯ
Рис. 14. Стремя.
(+) Под нагрузкой не
затягивается. При
постоянной нагрузке
работает надёжно. Легко
вяжется и развязывается.
(-) При переменных
нагрузках «ползёт».
(!) Для «фиксации на верёвке
чего-нибудь», например,
ноги, для организации
перестежки на веревке, для
крепления веревки к любому
количеству опор. Петли узла
используют в качестве опоры
для ног при подъеме по
закрепленной веревке
(самовылаз из трещин и т.п.)
– (рис. 14. I), также может
использоваться для
самостраховки – (рис. 14. II).
17
18

19. Маркировочный узел

(+) Простой удобный
МАРКИРОВОЧНЫЙ УЗЕЛ узел. Позволяет держать
веревку в компактном
состоянии при помощи
марки (марка – несколько
оборотов концом веревки
вокруг сложенных колец).
(!) Незаменим при
транспортировке веревки.
Короткие веревки удобно
маркировать способом
(рис. 15. I), длинные
веревки – способом
(рис. 15. II). Вяжется на
Рис. 15. Маркировочный узел.
любых веревках, лентах.
19

20. Контрольные узлы

КОНТРОЛЬНЫЕ УЗЛЫ
Рис. 16. Контрольные узлы:
скользящий (а-б), глухой (в-г).
(+) Простые
вспомогательные узлы.
Препятствуют
самопроизвольному
развязыванию других
узлов.
(!) Всегда, когда есть
сомнения в надежности
какого-то узла
(особенно на жестких,
грязных, мокрых и
обледенелых веревках),
надо вязать
контрольные узлы. Для
предотвращения
сползания
контрольного узла к
основному, используйте
глухой (рис. 16 в-г)
20
контрольный узел.

21. Список литературы

СПИСОК ЛИТЕРАТУРЫ
Балабанов И.В. «Узлы»
Расторгуев М.В., Ситникова С.А., «Карабинные
узлы», 1995 г., лекция, Горный Турклуб МГУ
(http://turklub.narod.ru/winhtml/teaching/lections/uzel
ki.html; http://www.geolinkgroup.com/tourclub/library/knots.html)
Узлы с рисунками для изучения к зачёту, Горный
Турклуб МГУ (http://www.geolinkgroup.com/tourclub/library/knots2/index.html)
Персональный сайт Лисовецкого К.Н. «Узлы в
альпинизме и горном туризме»
(http://www.alpinoid.com/blog/uzly.12.aspx)
21

22. Новых вершин!

НОВЫХ ВЕРШИН!
22

English     Русский Правила

Маркировочное оборудование – Корпорация MARKTEC

Маркировочное оборудование

PJ-1B: Блок маркировки

Обзор продукта

PJ-1B — это оригинальная автоматическая маркировочная машина, которая наносит яркую маркировку на изделия из железа и стали. PJ-1B управляется с помощью компьютера или дополнительного портативного терминала. Оптимальный размер символов выбирается из 3 типов маркировочных головок.

Технические характеристики

Создает хорошо видимую маркировку

  • Высокоскоростная маркировка (макс. 276 м/мин)
  • Легкий и маленький (2,6 кг, на 20 % меньше, чем предыдущий)

Печать двумерных кодов

  • Доступен для печати на плоских поверхностях (досках) и криволинейных поверхностях (трубы)
  • Помогает лучше управлять рабочим процессом и запасами, а также контролировать отслеживаемость.

Новая функция: DataMatrix 2D Code Marking

Маркировка 2D кодом реализована как стандартная функция на PJ-1B.
Может использоваться для управления ходом выполнения и управления запасами производственного процесса.
○Пример печати на трубе с помощью PJ-1B

○Пример печати на трубе с помощью PJ-1B

Устройство для маркировки высокого разрешения

Обзор продукта

Этот маркировочный модуль с высоким разрешением выполняет маркировку более высокого качества по сравнению с маркировочным модулем PJ-1B, что соответствует требованиям точечно-матричной печати высокой плотности.

Технические характеристики

Время цикла Макс. 60 м/мин
Способ маркировки Точечная матрица
Количество точек 32 точки
Шаг точек ок. 1,4 х 1,4 мм
Диаметр точки ок. 1,4 мм

Краска: Tecmarker/Eco Color

Обзор продукта:

Эти краски предназначены исключительно для маркировочных и печатных устройств. MARKTEC предлагает широкий выбор цветов, которые можно использовать для самых разных целей.

Технические характеристики

Использование Идеальный диапазон температур Название продукта Технические характеристики Цвета
Печать Обычный

Эко-краска

ПМВ Специальная краска, используемая с изготовленным на заказ среднетемпературным маркировочным устройством MARKTEC.

Температурный диапазон: от комнатной температуры до 300°C. Можно использовать при определенных условиях. (*1) Невоспламеняющийся.

Белый
Высокий НТ-1000 Специальная краска, используемая с изготовленным на заказ высокотемпературным маркировочным устройством MARKTEC. (*2)

Диапазон температур: от 350°C до 1000°C. Негорючий.

Белый
Печать Обычный Эко-краска ПСГ Экологически чистая краска, использующая этиловый спирт в качестве основного растворителя. Легковоспламеняющийся. Станд. 4 цвета
Средний Краска Tecmarker ПЛА-Ⅱ Специальная краска, используемая с изготовленным на заказ среднетемпературным маркировочным устройством MARKTEC.

Температурный диапазон: от комнатной температуры до 100°C. (*3) и от 100°C до 270°C (*1)

Белый
Маркировка Обычный Эко-краска глутамат натрия Экологически чистая краска, использующая этиловый спирт в качестве основного растворителя. Легковоспламеняющийся.
Эта краска представлена ​​в пастельных тонах.
Станд. 8 цветов
МСУ Экологически чистая краска, использующая этиловый спирт в качестве основного растворителя. Легковоспламеняющийся.
Эта краска бывает разных цветов.
Станд. 9 цветов
Высокая Краска Tecmarker HT-W Эта специальная нерастворимая краска используется только с высокотемпературным маркировочным устройством MARKTEC M-30H, используемым для печати на стальных поверхностях с рабочим диапазоном температур от 400°C до 800°C. Белый
HT-C Эта специальная краска используется только с высокотемпературным маркировочным устройством MARKTEC M-30H, используемым для печати на стальных поверхностях с диапазоном рабочих температур до 1000°C. Краску можно удалить охлаждением или промыванием водой. Белый
Полноповерхностная печать Краска Tecmarker ПМЭ170 Специальная краска, используемая с полноповерхностной печатной секцией MARKTEC, идеальна для длительных интервалов между печатью. Белый
Линейная маркировка Краска Tecmarker ЛБМ Специальная краска для разметки, используемая только с устройством для разметки линий MARKTEC, PJ-L.

Эта краска не воспламеняется и при высыхании не засоряет сопла, поэтому ее можно использовать вблизи открытого огня, например, рядом с фьюзером.

Белый, Синий

*Другое: негорючая краска типа E (PSE, MSE и LSE)

  • *1 : метод печати с двойным соплом и распылением воздуха
  • *2 : Сильнокислотный, обращайтесь с осторожностью,
  • *3 : Метод печати без воздуха.
Название продукта Характеристики

Eco Color Remover

ПМВ Съемник для PMW. Негорючий.
Г Ремувер для PSG, MSG и LSG. Легковоспламеняющийся.
Средство для удаления маркеров Tecmarker ПЛА-Ⅱ Съемник для PLA-2. Легковоспламеняющийся.
Е Съемник для PME170 и LME. Негорючий.
Смазка Tecmarker LW Используется для SHOTMARKER M-20S и M-30S.

Решения для лазерной маркировки и гравировки

Решения для промышленной маркировки

Когда вы инвестируете в технологии лазерной маркировки для нужд вашего промышленного применения, вам нужны высокопроизводительные решения, которые могут выполнять работу с оптимальной эффективностью. Когда вы доверяете Telesis Technologies, Inc. как производителю оборудования для лазерной маркировки, вам понравятся специально разработанные решения, разработанные с учетом качества и надежности.

Что нового в Telesis?

Самое большое достижение в технологии лазерной маркировки от лидера отрасли: системы волоконной лазерной маркировки APEX. 200™ и Summit.Pro™ обеспечивают максимальную мощность и соответствуют самым высоким требованиям по времени цикла.

Появились настоящие инновации в перманентной маркировке: :



  • Производите более качественные маркировки, чем альтернативы на основе штифтов
  • Повышение согласованности ваших операций
  • Достижение необходимой глубины в тяжелых и плотных материалах
  • Отказ от расходных материалов и сокращение текущих расходов
  • Простая интеграция APEX в производственные линии
  • Снижение потребления энергии
  • Увеличение производительности продукта
  • Быстро реализовать рентабельность инвестиций

Компания Telesis Technologies, Inc. известна созданием передовых технологий лазерной маркировки, разработанных с расширенными возможностями, необходимыми для профессионального выполнения задач маркировки постоянных деталей. Как производители оборудования для лазерной маркировки, у нас есть обширный перечень высококачественных машин, которые вы можете выбрать в соответствии с вашими конкретными отраслевыми требованиями.

Системы лазерной маркировки

Системы лазерной маркировки Telesis для волоконных, углекислотных, зеленых, ванадатных и ультрафиолетовых лазеров удовлетворят потребности требовательных заказчиков лазеров в любой отрасли. Наносите текст, штрих-коды, двухмерные матричные коды и графику практически на любой материал.

Ознакомьтесь с линейкой лазеров

Точечный ударный маркер PINSTAMP®

Оригинальные точечные маркеры PINSTAMP® обеспечивают постоянное углубление на поверхности мишени и оснащены нашей запатентованной системой плавающих штифтов. Они доступны в вариантах с одним и несколькими штифтами, а также в портативных устройствах.

Узнайте о возможностях PINSTAMP®

Малошумящие маркеры Telescribe®

Системы маркировки Telescribe® наносят высококачественные непрерывные мелкие символы на материалы от пластика до закаленной стали. Мощные двигатели работают практически бесшумно.

Узнайте больше о Telescribe®

Продажи и поддержка по всему миру

Глобальное присутствие Telesis означает, что мы всегда рядом. Наша преданная команда работает в десятках офисов по всему миру, а наша непревзойденная дистрибьюторская сеть готова доставить надежное оборудование к вашему порогу.

Вы можете обеспечить решения для промышленной маркировки для своей компании, где бы вы ни находились. Наши глобальные офисы расположены в следующих странах:



  • США
  • Нидерланды
  • Китай
  • Германия
  • Соединенное Королевство
  • Россия

СВЯЖИТЕСЬ С ВАШЕЙ МЕСТНОЙ КОМАНДОЙ

Индивидуальные инженерные решения

Наши непревзойденные инженерные возможности означают, что мы можем адаптировать системы Laser и PINSTAMP® Dot для удовлетворения ваших самых сложных потребностей. Независимо от того, нужно ли вам добиться требуемого времени цикла, пометить деталь в труднодоступном месте или выполнить требования по защите от ошибок, мы можем создать решение, которое идеально подходит для вашей ситуации.

Начните свой собственный проект

Telesis отличается от других

Telesis — лучший выбор для постоянной маркировки. От жары, вибрации и грязи сталелитейных заводов до тихой напряженности лабораторий контроля качества; от высокой производительности автомобильных заводов до точности, требуемой производителями медицинского оборудования, Telesis Technologies является предпочтительным выбором.



Telesis — лучший выбор для постоянной маркировки. От жары, вибрации и грязи сталелитейных заводов до тихой напряженности лабораторий контроля качества; от высокой производительности автомобильных заводов до точности, требуемой производителями медицинского оборудования, Telesis Technologies является предпочтительным выбором.



Нужны ли вам продукты или системы, в которых используется маркировка булавками или лазерная маркировка для нанесения основного серийного номера или сложной графики, у Telesis есть возможности и опытные инженерные ноу-хау для достижения точных результатов, которые вам нужны.



Выбирая Telesis Technologies, Inc. в качестве поставщика лазерной маркировки, вы получаете следующие преимущества:



  • Постоянные технологические инновации
  • Прочные, долговечные материалы
  • Широкий ассортимент продукции
  • Комплексные решения «под ключ»
  • Отдел продаж



Узнайте, почему мы разные

В мире новых правил, расцветающих технологий и растущих требований Telesis является путеводной звездой. Мы изучаем сложные темы и доставляем информацию прямо к вам.



Наш отраслевой справочник и ежемесячный информационный бюллетень — это два способа помочь Telesis.

Отраслевое руководство Подписка на рассылку

Как мы можем помочь?

Команда Telesis готова ответить на вопросы о продуктах и ​​услугах и помочь вам создать лучшее решение для постоянной маркировки и отслеживания, соответствующее вашим потребностям. Прежде чем инвестировать в наше оборудование, не стесняйтесь изучить такие варианты, как планирование демонстрации или отправка образца.

Что говорят наши клиенты

  • «Что отличает Telesis от других, так это то, как они верят в свою продукцию и поддерживают ее. Telesis поставляет».

    — Джереми Тинчер, Smith & Nephew, Inc.

  • «Этот тип обслуживания клиентов требует признания. Telesis находится в верхней части нашего списка при рассмотрении систем лазерной маркировки».

    — Деннис Н. Прайс, SGS Tool Company

  • «Кажется, что все ваши сотрудники готовы и могут дать «немного больше», чтобы все шло как надо. Оборудование для лазерной маркировки было абсолютно надежным и продолжает работать безупречно».

    — Эд Рейнемейер, Federal-Mogul Corporation

  • «Продукты Telesis работают 6 дней в неделю, весь день, и они «пуленепробиваемые».

    — Бад Нельсон, Acutec Precision Machining

  • «Мы считаем оборудование Telesis лучшим».

    — Крис Шетлер, PixlMediaServices, Inc.

Глобальное присутствие,

Локальные решения.

Нас можно найти по всему миру, но мы сосредоточены на поиске решений для местной маркировки. Наша штаб-квартира находится в Серклвилле, штат Огайо, и у нас есть представители по всему миру.



Посмотреть наши региональные офисы >>>

Инвестируйте в инновационные решения для промышленной маркировки от надежного поставщика лазерной маркировки сегодня

Если вы ищете мощное и эффективное решение для постоянной маркировки деталей от надежного поставщика, выберите Telesis Technologies , Inc. Мы создаем прочное и надежное оборудование, рассчитанное на длительную работу даже в самых суровых условиях.



Свяжитесь с нами с вопросами или запросами сегодня!

Приобретение оборудования

Свяжитесь с нами

Политика конфиденциальности и использования файлов cookie

Системы кодирования и маркировки | Системы маркировки Мэтьюз

Решения Product ID для дерева, металла, стекла, пластика, труб, шин, гофрированного картона, бутылок и банок… все, что вам нужно для маркировки, мы делаем это возможным.

Наши решения

Идентификатор продукта и системы маркировки для отслеживания, брендинга и идентификации продукта

У нас есть идеальная система маркировки, разработанная специально для вашей производственной линии. С нашими системами вы получаете надежные маркировочные машины, от принтеров до этикетировочных машин и лазеров, которые максимизируют время безотказной работы и производят четкие, читаемые маркировки. Но это не все. Мы упрощаем маркировку и кодирование для вашего производства благодаря простому в использовании программному обеспечению, эффективным печатным машинам, быстросохнущим чернилам и поддержке по всему миру.

Благодаря платформе MPERIA ®  вы получаете комплексное решение для самых сложных задач по кодированию и маркировке, настолько простое или сложное, насколько вам нужно. MPERIA — единственный в мире универсальный контроллер идентификатора продукта, поскольку он работает практически с любыми сторонними принтерами и аксессуарами, что делает расширение линейки более эффективным и экономичным.

Сообщайте о качестве каждой метки.

Наши системы кодирования и маркировки известны своей скоростью, долговечностью и надежностью. Выйдите за рамки старой технологии струйных принтеров непрерывного действия (CIJ) с помощью наших передовых систем кодирования, включая высокоскоростные термические струйные принтеры (TIJ), принтеры drop-on-demand (DOD), струйные пьезопринтеры, автоматические этикетировочные машины и лазеры. Ознакомьтесь с нашей линейкой продуктов ниже.

Платформа MPERIA® и контроллер

Автоматизированная маркировка и кодирование в лучшем виде. Переключайте сообщения за считанные секунды, повышайте качество маркировки и централизованно управляйте кодированием на своих производственных линиях независимо от производителя оборудования. Платформа MPERIA является гибкой и масштабируемой, а опции программного обеспечения расширяются вместе с вашим производством.

Подробнее о платформе MPERIA.

Струйный термопринтер VIAjet™ серии L

Струйный термопринтер высокого разрешения. Мелкосимвольное термоструйное кодирование переменных данных, текста и графики с беспрецедентной скоростью.

Подробнее о L-серии.

Пьезоструйный принтер VIAjet™ серии T

Пьезоструйный принтер высокого разрешения. Экономичная альтернатива клейким этикеткам и предварительно напечатанным гофрированным коробкам и картонным коробкам.

Подробнее о серии T.

Принтер VIAjet™ V-Series DOD

Струйный принтер с клапаном Drop on Demand. Прочная и надежная маркировка крупными буквами. Сделано для суровых условий.

Подробнее о серии V.

Автоматическая этикетировочная машина MPERIA® серии A

Этикетировочная машина для печати и нанесения этикеток серии A обеспечивает неизменно точное размещение и проверку этикеток. Простота конструкции упрощает работу с быстрой сменой этикеток и обслуживанием без инструментов.

Подробнее о серии A.

Наш широкий ассортимент чернил для каждой технологии специально разработан внутри компании с использованием высококачественных ингредиентов для оптимальной работы на нашем оборудовании.

Подробнее о чернилах.

Лазеры e-Mark и e-SolarMark

Наша линейка экономичных и надежных лазеров предлагает высококачественные решения для постоянной маркировки как товаров народного потребления, так и промышленных приложений.

Подробнее о лазерных решениях.

Инженерные решения

Станьте партнером Matthews и позвольте нам использовать наш опыт и технические ноу-хау для вас. Мы можем спроектировать и разработать специальные инженерные решения, которые помогут вам повысить производительность, сократить количество отходов и повысить общую эффективность.

Подробнее об инженерных решениях.

Поговорите с экспертом

Поддержка по всему миру, простое в использовании программное обеспечение, быстросохнущие чернила и долговечные маркировочные и кодировочные машины — вот почему клиенты доверяют нам, чтобы помочь им повысить общую эффективность оборудования.

«Как системный интегратор в лесной промышленности, компания Progress Engineering пришла к выводу, что Matthews является хорошим выбором для наших клиентов, которым нужны решения для печати на картоне. Мы использовали их как для печати на торце платы, так и для печати на лицевой стороне. Оборудование надежное, цены приемлемые. В целом, хороший выбор для этой отрасли».

«Я выбрал Мэтьюса, потому что я мог поговорить с кем-то вживую по телефону, когда впервые позвонил им, и торговый представитель Мэтьюса отправил мне электронное письмо. Одно из величайших преимуществ быть нашим клиентом — пройти личное обучение в нашем здании и продемонстрировать системы перед покупкой».

«Я бы порекомендовал Мэтьюза всем, кто заинтересован в поиске решений для печати, так как с ними было приятно работать лично или по телефону. Их команда сделала меня очень счастливым, что мы выбрали Мэтьюз для наших решений для печати. Кроме того, установка была потрясающей».

Нам была оказана самая выдающаяся послепродажная поддержка, и (Мэттьюз) продолжал решать любые проблемы, с которыми мы сталкивались в течение последних пяти лет.

(Matthews) помог нам модернизировать нашу систему, и мы добились высокого качества печати при значительной экономии средств.

Выдающаяся работа Мэтьюза и, в частности, нашего торгового представителя побудила нас с уверенностью сделать еще одну инвестицию. Мы поделились историей успеха с нашими дочерними компаниями, и несколько заводов в настоящее время приобретают или планируют приобрести системы Matthews.

• • • •

Тематические исследования

Автоматизация

помогает вам работать более эффективно — работать дольше на более высоких скоростях, обрабатывая больше переключений. Мы можем помочь.

Узнайте больше о MPERIA

Свяжитесь с нами

Расскажите нам о проблемах печати, с которыми вы сталкиваетесь сегодня, и
узнайте, как Мэтьюз может помочь.

Начало работы

Спецификации: 3-осевой УФ-лазерный маркер

Модель

МД-У1000К

МД-У1020К


Тип

Блок маркировки (контроллер + головка) Стандартная площадь

Блок маркировки (контроллер + головка) Широкая область

Консоль

MC-P1 (продается отдельно)

Надстройка для чтения 2D-кодов

MD-XAD1/MD-XAD1A (продается отдельно)

Стиль маркировки

Метод одновременного сканирования по 3 осям XYZ

Маркировочный лазер

Тип

YVO 4 Лазер , лазерный продукт класса 4 (IEC/EN60825-1, JIS C6802, FDA (CDRH), часть 1040. 10) *1

Длина волны

355 нм

Выход

3 Вт/40 кГц (мощность в фокусе: 2,5 Вт)

Частота модуляции добротности

CW (непрерывная волна), от 40 до 400 кГц

Лазерный указатель / указатель рабочего расстояния

Полупроводниковый лазер, длина волны: 655 нм, выходная мощность: 1,0 мВт, лазерный продукт класса 2 (IEC/EN60825-1, JIS C6802, FDA (CDRH), часть 1040. 10) *1

Зона маркировки

125 x 125 x 42 мм 4,92″ x 4,92″ x 1,65″

330 x 330 x 42 мм 12,99″ x 12,99″ x 1,65″

Стандартное рабочее расстояние (±вариация ширины)

189 мм (±21 мм) 7,44 дюйма (±0,83 дюйма)

300 мм (±21 мм) 11,81 дюйма (±0,83 дюйма)

Разрешение маркировки

2 мкм

5 мкм

Скорость сканирования

Макс. 12 000 мм/с 472,44″/с

Макс. 8000 мм/с 314,96″/с

Тип символа

Шрифт

Оригинальный шрифт KEYENCE (цифры, буквы, катакана, хирагана, кандзи), пользовательский шрифт, шрифт TrueType, шрифт OpenType *2

Штрих-код

CODE39, ITF, 2of5, NW7 (Codabar), JAN, CODE128, EAN, UPC-A, UPC-E, CODE93

2D код

QR-код, микро-QR-код, DataMatrix (ECC200/GS1 DataMatrix)

Панель данных GS1

GS1 DataBar, GS1 DataBar CC-A, GS1 DataBar Stacked, GS1 DataBar Stacked CC-A, GS1 DataBar Limited, GS1 DataBar Limited CC-A, GS1 DataBar Truncated, GS1 DataBar Truncated CC-A

Изображение логотипа

Данные пользовательского символьного шрифта и логотипа (DXF), BMP/JPEG/PNG/TIFF

Условия маркировки

Стиль маркировки

Стационарная маркировка, подвижная маркировка (постоянная, энкодер)

Размер символа (высота × ширина)

от 0,01 до 125 мм от 0,004 до 4,92 дюйма

от 0,01 до 330 мм от 0,004 дюйма до 12,99 дюймов

Количество зарегистрированных программ

2000 макс.

Количество блоков

256

Вход/Выход

Клеммная колодка ввода/вывода, разъем ввода/вывода MIL, ввод/вывод управления контактором

Интерфейс

RS-232C, USB2.0, Ethernet (100BASE-TX/10BASE-T) *3

Направление установки блока маркировки

Все направления

Длина кабеля устройства маркировки

4,3±0,1 м 14,1′ ±4″

Метод охлаждения

Принудительное воздушное охлаждение

Категория перенапряжения

II

Степень загрязнения

2

Степень защиты корпуса

IP64 (маркирующая головка)

Номинальное напряжение и потребляемая мощность

Однофазный от 100 до 240 В переменного тока ±10 %, 50/60 Гц, 800 ВА макс.

Устойчивость к окружающей среде

Температура окружающей среды

от 0 до + 40 °C от 32 °F до 104 °F

Температура окружающей среды при хранении

от −10 до +60°C от 14°F до 140°F (без замерзания)

Влажность окружающей среды для хранения

от 30 % до 85 % (без конденсата)

Относительная влажность

Вес

Контроллер: 23,5 кг
Маркировочная головка: 18,0 кг
Консоль: 2,0 кг

Совместимые нормы

Директива ЕС (директива по электромагнитной совместимости, директива по низкому напряжению, директива RoHS), стандарт EN (EN 55011, EN 61010-1, EN 60825-1, EN 61000-6-2, EN 50581), стандарты CSA и UL (CAN/ CSA C22. 2 № 61010-1, UL 61010-1), правила Северной Америки (FCC, часть 15B, ICES-001, класс A)

*1 Классификация лазеров для FDA (CDRH) реализована на основе IEC60825-1 в соответствии с требованиями Laser Notice No.50.
*2 Поддерживаются только шрифты TrueType и OpenType, у которых для свойства «Встраиваемость шрифта» установлено значение «Установочный» или «Редактируемый». Это свойство можно просмотреть в диалоговых окнах свойств шрифтов, отображаемых на экране [Шрифты] в [Панель управления].
*3 Имеется два USB-порта: разъем типа A для подключения USB-накопителей или USB-мыши и разъем типа B, который является выделенным портом для Marking Builder 3 (ActiveX). Порт Ethernet поддерживает связь с Marking Builder 3 (ActiveX), TCP/IP, EtherNet/IP и PROFINET.
PROFINET является либо зарегистрированным товарным знаком, либо товарным знаком PROFIBUS Nutzerorganisation e. V.
EtherNet/IP является либо зарегистрированным товарным знаком, либо товарным знаком ODVA.

Voortman V704 | Машина для разметки балок

  1. Дом
  2. Машины
  3. Воортман V704
Маркировка компоновки с четырьмя боковыми балками

Маркировка компоновки является узким местом во многих операциях. Станок для разметки балок Voortman V704 повышает эффективность и точность и избавляет от узких мест, связанных с разметкой. В полностью автоматизированной производственной линии V704 увеличивает производительность за счет разгрузки других машин, которые также могут маркировать. Его можно добавить в производственную линию, чтобы автоматически маркировать как можно больше деталей, что упрощает и ускоряет сборку и сварку без возможности ошибки.

Запрос котировок

Прокрутить

Запрос коммерческого предложения

Обзор

Основные преимущества

Особенности и процессы

Интеграция

Характеристики

Метрика Императорский

  • Повышенная производительность и улучшенная точность
  • Высококачественная обработка и маркировка

ЧЕТЫРЕХСТОРОННЯЯ МАРКИРОВКА
Voortman V704 маркирует все четыре стороны изделия за один проход, экономя время и деньги на сборочном участке вашей мастерской. При разметке только одной стороны сборщикам все же необходимо выполнить ручные замеры на остальных сторонах профиля. Машина может указывать номера продуктов, контуры, информацию о сварке и подробные номера деталей для пластин и уголков, которые будут приварены к профилю. Маркировочный инструмент требует минимального обслуживания, поскольку инструмент приводится в действие сжатым воздухом. Твердосплавные наконечники быстро и легко заменяются.

ТОЧНОЕ ПОЗИЦИОНИРОВАНИЕ
Каждый профиль и продукт измеряется, а положение отслеживается и поддерживается на протяжении всей обработки с помощью системы измерения подачи роликов в V704. Метки размещаются точно в правильном положении, определенном в файле DSTV или файле в программном обеспечении VACAM. При интеграции в полную производственную линию все процессы распределяются между функциональными машинами в системе и правильно позиционируются, поэтому комбинированный продукт точно соответствует описанию продукта. Измерение с помощью V704 выполняется быстрее и точнее, чем ручной процесс.

Рабочая ширина (макс.)

1.250 мм

Скорость маркировки

6,5 м/мин

Скорость позиционирования (макс. )

42 м/мин

Маркировочные единицы

4 шт

Маркировка центральной точки

Разметка макета

Надежная и высококачественная машина

ВИДИМЫЕ МАРКИ ПОСЛЕ СТРУЙНОЙ ОЧИСТКИ И ПОКРАСКИ
Разметочная машина Voortman V704 создает множество высококачественных, точных и четко видимых маркировок с помощью одного из своих инструментов. Маркировка фрезерованием выгодна, поскольку маркировка остается видимой даже после дробеструйной обработки, окраски или цинкования. Продукты легко распознаются на последующих этапах производства, и сварщикам не нужно делать никаких дополнительных меток, прежде чем продолжить. Глубину маркировки можно регулировать с помощью маркировочного инструмента Voortman.

ЗНАКИ ВЫСОКОГО КАЧЕСТВА
V704 — это надежная машина, изготовленная из высококачественных компонентов, позволяющая выполнять процессы с впечатляющей стабильностью. Это приводит к более низким допускам и более высокому качеству разметки и готовой продукции. Voortman использует такие известные бренды, как Siemens и Bosch. Компоненты являются отраслевыми стандартами и рассчитаны на долгий срок службы, но если они сломаются, компания Voortman может широко приобрести запасные части.

Рабочая ширина (макс.)

1.250 мм

Скорость маркировки

6,5 м/мин

Скорость позиционирования (макс.)

42 м/мин

Маркировочные единицы

4 шт

Маркировка центральной точки

Разметка макета

Маркировка центральной точки

Разметка макета

Главный


преимущества

Производительность

Маркировка с четырех сторон — меньше человеко-часов и отсутствие ошибок

Voortman V704 маркирует все четыре стороны изделия за один проход, экономя время и деньги на сборочном участке вашей мастерской. Машина может указывать номера продуктов, контуры, информацию о сварке и подробные номера деталей для пластин и уголков, которые будут приварены к профилю. Маркировочный инструмент требует минимального обслуживания, поскольку инструмент приводится в действие сжатым воздухом. Твердосплавные наконечники быстро и легко заменяются.

Высокого качества

Видны следы после пескоструйной обработки и покраски

Разметочная машина Voortman V704 создает высококачественную, точную и хорошо видимую маркировку с помощью одного из многочисленных разметочных инструментов. Маркировка фрезерованием выгодна, поскольку маркировка остается видимой даже после дробеструйной обработки, окраски или цинкования. Продукты легко распознаются на последующих этапах производства, и сварщикам не нужно делать никаких дополнительных меток, прежде чем продолжить. Глубину маркировки можно регулировать с помощью маркировочного инструмента Voortman.

Универсальность

Полная и частичная контурная маркировка

Разметочная машина Voortman V704 может наносить как полные, так и частичные контуры, что упрощает сварку в мастерской. Полные контуры можно преобразовать в частичные контуры с помощью программного обеспечения VACAM, которое поставляется вместе со станком.

Производительность

Быстрое измерение профиля

Модель V704 оснащена роликовой системой подачи Voortman, которая надежно измеряет и зажимает профили, обеспечивая высочайшую точность и максимальную производительность на рынке. Профили надежно зажимаются перед обработкой двумя приводными и двумя прижимными роликами с большой площадью контакта. Два измерительных диска сохраняют точное положение вашего профиля, перемещая его по системе с максимальной скоростью. Вы можете значительно сократить время ожидания, так как профили нужно зажать только один раз.

Высокого качества

Знаки высокого качества

V704 — это надежная машина, изготовленная из высококачественных компонентов, позволяющая выполнять процессы с впечатляющей стабильностью. Это приводит к более низким допускам и более высокому качеству разметки и готовой продукции. Voortman использует такие известные бренды, как Siemens и Bosch. Компоненты являются отраслевыми стандартами и рассчитаны на долгий срок службы, но если они сломаются, компания Voortman может широко приобрести запасные части.

Производительность

Лучшая точность и повышенная производительность

Каждый профиль и продукт измеряется, а положение отслеживается и поддерживается на протяжении всей обработки с помощью системы измерения роликовой подачи в V704. Метки размещаются точно в правильном положении, определенном в файле DSTV или файле в программном обеспечении VACAM. Измерение с помощью V704 выполняется быстрее и точнее, чем ручной процесс. Производительность всей вашей мастерской увеличивается, потому что V704 может маркировать быстрее, чем человек.

Универсальность

Обрабатывает все 3D-формы

V704 может обрабатывать все виды изделий из конструкционной стали. Двутавровые балки, двутавровые балки, швеллеры, плоские стержни, уголки, тавровые стержни, трубы квадратного и прямоугольного сечения могут иметь разметку V704. Обработка осуществляется без ручного программирования программного обеспечения, что экономит много времени на подготовку машины перед запуском производства. Различные функции позволяют V704 обрабатывать небольшие профили, что позволяет вам автоматически выполнять больше операций и сокращать трудозатраты и время выполнения ваших проектов.

Производительность

Полная интеграция с другими машинами

Разметочная машина V704 легко интегрируется в полностью автоматизированную производственную линию. Этапы обработки можно разделить между несколькими машинами, подключенными к производственной линии, и правильно расположить их так, чтобы готовый продукт выходил точно в соответствии с его спецификациями.

Функции


и процессы

Маркировка макета

Эта машина может автоматически маркировать ваш материал, чтобы предотвратить человеческие ошибки, которые часто возникают при ручной маркировке макета. Это один из самых трудоемких процессов. Для ручной разметки профиля необходимо вручную измерить профиль, сравнить его с чертежом или файлом, после чего сделать разметку. Часто второй человек будет проверять, правильно ли указаны разметки макета. Наше программное обеспечение VACAM считывает информацию о маркировке макета непосредственно из файлов DSTV и преобразует маркировку во внешние контуры, центральные точки или полную маркировку макета. При этом ваша точность повысится, трудозатраты снизятся, а общие расходы будут минимизированы.

Маркировка фрезерованием

Ручная разметка требует много времени, труда и ошибок. Эта машина автоматизирует процесс маркировки и предотвращает человеческие ошибки при дальнейшей обработке. Маркировка фрезерованием создает высококачественные и точные маркировки, которые остаются видимыми даже после дробеструйной обработки, окраски или цинкования. Глубину фрезерования можно регулировать с помощью нашего собственного маркировочного инструмента Voortman.

Маркировка центральной точки

Маркировка центральной точки обеспечивает руководство при дальнейшей обработке, например при сварке. Это самый простой и быстрый способ маркировки вашего продукта, который экономит ваше время и деньги. Центральные точки также можно использовать для обозначения мест, где должны выполняться операции, выходящие за пределы возможностей машины. Процесс маркировки центральной точки создает очень маленькие просверленные точки, выполняемые сверлильным блоком на этом станке.

Измерение ширины профиля

Ширина вашего профиля измеряется во время зажима. Наше программное обеспечение VACAM обеспечивает соответствие между фактической и запрограммированной шириной профиля. Он также компенсирует любые допуски.

Измерение высоты стенки и полки

Перед обработкой автоматически измеряется высота стенки и полки вашего профиля, чтобы компенсировать проблемы с допуском станка. Наше программное обеспечение VACAM автоматически корректирует измерения от края или центра по мере необходимости. Это повышает точность обработки, что приводит к бесшовной сборке на этапе строительства.

Полностью автоматическая транспортировка профилей

Полностью автоматическая транспортировка профилей предназначена для интеграции станка в полностью автоматическую балочную линию MSI. Наше/программное обеспечение VACAM управляет манипуляторами или подъемными тележками с датчиками, транспортируя профили на подающий роликовый конвейер и с разгрузочного роликового конвейера. Выбранные продукты будут автоматически произведены из торговых длин. Поперечные транспортеры могут обрабатывать несколько профилей, что позволяет машине работать автономно в течение значительного периода времени.

Автоматическая обработка материалов

Одного нажатия кнопки достаточно, чтобы начать производство. После импорта файлов промышленного стандарта DSTV или DSTV+ (предварительно вложенных) в список обработки нашего программного обеспечения VACAM ваш оператор может полностью сосредоточиться на загрузке и выгрузке системы. Нет необходимости в ручном вмешательстве, чтобы не отставать от скорости производства машин.

Активное управление буфером

Наше собственное программное обеспечение VACAM известно своей высокой производительностью в отношении автоматизированной обработки материалов и управления буфером. Активное управление буфером обеспечивает приоритетное положение для первого профиля в очереди при буферизации следующих профилей. Благодаря постоянному смещению профилей к базовой линии новые профили могут быть загружены в систему перемещения, где базовая линия всегда снабжена материалом. Это значительно повышает вашу производительность и эффективность, так как машины не ждут следующего профиля или производственной партии в режиме простоя.

Простое управление

Для обеспечения непрерывного и эффективного производства VACAM предлагает вашим операторам всеобъемлющий и простой в использовании интерфейс. Одной из ключевых особенностей VACAM является четкое разделение между подготовкой к работе, производством и ручным управлением машин. Для каждого режима использования необходимые функции и данные всегда под рукой, что позволяет выполнять задачи в нужной среде. Программное обеспечение VACAM Control известно в отрасли своим объединенным графическим представлением вашего производственного процесса. С VACAM у вас есть четкое представление о процессе, состоянии производства и мгновенный доступ к онлайн-помощи, если это необходимо.

Машина VACAM

Каждая машина оснащена разработанным нами программным обеспечением управления VACAM. Все машины имеют одинаковый «внешний вид», что значительно сокращает время обучения. В рамках открытой платформы VACAM можно легко обмениваться производственными данными со сторонним программным обеспечением ERP и MRP, обеспечивая актуальную информацию о ходе выполнения ваших проектов. VACAM обеспечивает графическое представление ваших рабочих процессов и процессов в режиме реального времени и мгновенно анализирует импортированные продукты. Программное обеспечение автоматически предлагает лучшее решение для любых прогнозируемых проблем. Таким образом, ваше производство не прерывается, что повышает эффективность и время работы системы.

VACAM в офисе

Программное обеспечение VACAM также входит в состав Office Edition. VACAM Office Edition работает так же, как программное обеспечение VACAM Control and Operating, и предназначено для подготовки ваших продуктов к производству. Пользовательский интерфейс ориентирован на подготовительные действия, а также предоставляет информацию о загрузке материала в системе в режиме реального времени, что позволяет вам контролировать производственный процесс. Благодаря VACAM Office производственная информация доступна по всей компании.

Редактор VACAD

Интегрированный редактор VACAD позволяет вашим операторам улучшать результаты путем создания продуктов или быстро улучшать и исправлять продукт. Интерфейс прост для понимания с простой функциональностью. Операторы смогут в полной мере воспользоваться преимуществами редактора VACAD и VACAM через несколько дней с тренерами Voortman.

ИНТЕГРАЦИЯ В ВАШЕЙ МАСТЕРСКОЙ
  • Полная автоматизация в модульной сплит-системе

Сокращение трудозатрат и повышение эффективности

Станок V704 можно интегрировать в «раздельную конфигурацию», когда станок для сверления и распиловки балок полностью предназначен для сверления и распила ваших профилей, а V704 одновременно фокусируется на создании разметки на разрезе и просверленные профили, пока новая партия профилей снова обрабатывается на сверлильном и распиловочном станке.

MSI, также известная как Multi System Integration, открывает двери для полной автоматизации вашего производства, соединяя машины с поперечными транспортерами, роликовыми конвейерами, буферами продукта и датчиками материала. Производственные данные необходимо импортировать только один раз, после чего MSI автоматически распространяет данные на все машины, интегрированные в вашу производственную систему.

VACAM выбирает оптимальный маршрут подачи материала

На основе имеющегося производства, предпочтений клиентов и доступного оборудования в линии MSI VACAM автоматически выбирает оптимальный маршрут для достижения максимальной эффективности. MSI обозначает окончание транспортировки необработанных профилей и полуфабрикатов от машины к машине. MSI означает единая интегрированная производственная система. Вы можете отслеживать и контролировать каждый профиль, продукт и планы на будущее в режиме реального времени с помощью VACAM, собственного программного обеспечения Voortman для управления ЧПУ, установленного на каждом станке.

Разработка оптимальной компоновки

Вместе с вами команда Voortman проектирует всю компоновку на основе ваших текущих или ожидаемых производственных характеристик, таких как тип профилей, длина изделия, количество процессов, количество рабочих часов в неделю и бюджет.

Связанный


содержание

Характеристики

Voortman V704
Рабочий диапазон мм 600 x 1250
Вес материала кг 13.200
Позиционирование Серводвигатели
Скорость позиционирования X м/мин 42
Скорость позиционирования Y м/мин 35
Скорость позиционирования Z м/мин 35
Блоки маркировки 4
Скорость маркировки м/мин 6,5
Вес машины кг 5. 000

Системы лазерной маркировки / Лазерные маркеры

KEYENCE предлагает разнообразную коллекцию лазерных маркеров, начиная от оптоволоконных и УФ и заканчивая системами CO2. Наша команда также предоставляет свои технические знания, быстрое время отклика службы поддержки, доставку в тот же день и индивидуальную интеграцию, чтобы вы могли наслаждаться полностью реализованным решением для отслеживания.

Скачать каталоги

Включить снятые с производства серии

Недавно разработанный гибридный лазер
Быстрая и четкая маркировка и обработка смол и металлов

Каталоги Цена

Характеристики

Полнополевой автофокус

Автофокус в любом месте

Маркировка в фокусе на любой части в любом месте.
Лазерный маркер MD-X стандартно оснащен встроенным датчиком расстояния, который обеспечивает автоматическую коррекцию фокуса. Устраните ручную регулировку высоты из-за различий деталей за несколько простых шагов.

Встроенное зрение

Отметьте одно и то же место на любой детали в любом месте.
Серия MD-X содержит камеру внутри лазерной маркировочной головки, которая может автоматически определять форму цели. Затем лазерный маркер может настроить смещения по осям X, Y и тета, чтобы положение маркировки всегда было правильным.
Система маркировки способна даже различать детали и соответствующим образом маркировать каждую деталь.

Аналитика на основе данных

Автоматическая защита от сбоев и мониторинг из любого места.
Новый MD-X использует профилактическое обслуживание для устранения проблем до их возникновения. В маловероятном случае дефекта маркировки лазерный маркер оснащен широким спектром диагностических инструментов для определения основной причины и принятия контрмер.

Для всех приложений, требующих маркировки, обработки и высокой контрастности при минимальном повреждении продукта.

Каталоги Цена

Характеристики

Характеристики УФ-лазеров с длиной волны 355 нм

Скорость поглощения невероятно высока для различных материалов, что позволяет выполнять маркировку и обработку с минимальной тепловой нагрузкой.

Четче, подробнее

Высококонтрастная маркировка

Серия MD-U способна генерировать большую контрастность для более привлекательного внешнего вида и улучшенной читаемости 2D-кодов.

Мощный лазер с 3-осевым управлением
Сверхскоростная маркировка и обработка металлов

Каталоги Цена

Характеристики
Высокомощная волоконно-лазерная технология

В дополнение к модели мощностью 30 Вт в нашу линейку добавлена ​​модель мощностью 50 Вт с лучшей в своем классе выходной мощностью. Технология высокомощного волоконного лазера приводит к значительному улучшению времени маркировки, эффективности производства и качества.

Элементы управления сканером, соответствующие вашему приложению

Серия MD-F позволяет выбрать оптимальное управление лазерным сканированием в соответствии с приложением. Оптимальные параметры маркировки могут быть легко выбраны для маркируемого материала и содержимого. Это позволяет улучшить время и качество маркировки почти в каждом приложении.

3-осевой лазер CO2
Высококачественная маркировка и обработка бумаги, смолы и т. д.

Каталоги Цена

Характеристики
Снижение затрат на настройку и установку

Серия ML-Z определяет фокусное расстояние на любом расстоянии в пределах 42 мм. Нет необходимости разрабатывать сложный механизм для регулировки высоты маркера при смене продукта.

Ваш комментарий будет первым

Добавить комментарий

Ваш адрес email не будет опубликован.
