МЕМБРАННЫЕ ЭЛЕМЕНТЫ
Мембранные системы очистки воды одни из самых современных и решают практически все задачи по водоподготовке. Мембранные элементы отличаются своей универсальностью и точностью водоочистки. Процесс происходит благодаря наличию специального полупроницаемого барьера – пористой мембраны, расположенной между двумя секторами.
ПРИНЦИП РАБОТЫ МЕМБРАННЫХ ЭЛЕМЕНТОВ
Принцип мембранной очистки основан на способности мембраны пропускать большой объем жидкости, задерживая при этом различные примеси. За счет определенных свойств и характеристик мембранных элементов (в зависимости от типа очистки), сквозь неё проходят молекулы воды, а растворенные в ней примеси, имеющие большие размеры – задерживаются, и не проходят через фильтрующий элемент. В итоге поток жидкости делится на две составляющие: очищенную воду и концентрат вредных примесей, который затем выводится через дренаж.
Преимуществом мембранной системы очистки является полное исключение возможности попадания вредных веществ в отфильтрованную жидкость.
Это связано с тем, что мембранные элементы не накапливают в своем составе вредные вещества, как это происходит с накопительными очистными элементами (сорбционные фильтры, фильтры ионного обмена).
ТИПЫ МЕМБРАННОЙ ОЧИСТКИ
В зависимости от размера пор выделяют несколько типов мембранной очистки:
МИКРОФИЛЬТРАЦИЯ.
Размер пор мембранных элементов составляет 0,1 – 1 мкм. Данные установки используются для первичной очистки от взвешенных частиц, осветления жидкости, а также для стерилизации растворов на пищевом и фармацевтическом производстве. Солевой состав жидкости при этом остается неизменным. Также микрофильтрация используется перед обратным осмосом, что позволяет увеличить срок службы мембран. Рабочее давление не должно превышать 0,02–0,3 МПа.
УЛЬТРАФИЛЬТРАЦИЯ.
Размер пор мембранных элементов варьируется от 0,01 мкм до 0,1 мкм. Применяются в основном для удаления органических и коллоидных частиц, вирусов и бактерий. Данный метод очистки позволяет сохранить минеральный и солевой состав жидкости.
Системы ультрафильтрации имеют более широкий спектр применения в быту и промышленности, чем микрофильтрация и может использоваться как самостоятельный модуль очистки для стерилизации воды.
НАНОФИЛЬТРАЦИЯ.
Размер пор мембранных элементов составляет от 0,001- 0,01 мкм. В зависимости от конфигурации, задерживают от 10 до 85 % растворенных солей. Рабочее давление составляет от 3 до 20 атм. Применяются на пищевой промышленности (для обработки соков, ликероводочных изделий, молока), для получения питьевой воды практически из любых источников, кроме морей и океанов. Нонофильтрация позволяет удалять пестициды, микробиологические загрязнения, снижать солевой состав и окисляемость воды. При этом данный метод сохраняет гидрокарбонаты и хлориды, что делает метод идеальным для получения питьевой воды.
ОБРАТНЫЙ ОСМОС.
Системы обратного осмоса отличаются самым высоким показателем очистки за счет маленького размера пор. Они позволяют удалить до 99 % растворенных примесей и справляются с такими задачами, как удаление всех вирусов и бактерий, солей, органических соединений и железа.
Такие системы очистки нашли широкое применение на промышленных производствах, в сельском хозяйстве, пищевой промышленности, медицине, а также для бытовых нужд и т.д. Рабочее давление лежит в пределах 80 атм, однако может доходить и до 120 атм.
Начиная микрофильтрационными мембранами и заканчивая элементами обратного осмоса, размер пор сужается, а следовательно, увеличивается показатель очистки. Однако при уменьшении пор мембранного элемента, появляется большее сопротивление и необходимость в увеличении напора воды для качественной фильтрации. Помимо разделения мембранных элементов по типу очистки, они различаются по методу расположения мембран и могут быть рулонного типа, иметь плоские, трубчатые или половолоконные мембранные элементы.
СФЕРА ПРИМЕНЕНИЯ
Благодаря своей универсальности, мембранные элементы нашли широкое применение, как в промышленности, так и для бытовых нужд. Основные сферы применения:
пищевая промышленность
ликероводочное производство
медицина и фармацевтика
народное хозяйство
получение питьевой воды, соответствующей
всем санитарно-гигиеническим нормам
МЕМБРАННЫЕ ЭЛЕМЕНТЫ АЛЬТАИР
У нас Вы можете заказать мембранные элементы производства ведущих зарубежных и отечественных компаний, среди которых «RM NANOTECH», «Hydranautics» и «Filmtec».
Благодаря широкой линейке продукции, типов и размеров изделий, предусмотрена взаимозаменяемость отдельных элементов различных производителей. Это очень удобно в том случае, если продукция одного производителя оказывается более эффективной для определенных задач и типов производства.
Мы поставляем как комплексные системы водоочистки, так и отдельные картриджи для обратного осмоса. Помимо поставки оборудования наша компания обеспечивает полный перечень монтажных работ, диагностику уже запущенных в работу систем очистки, а также гарантийное обслуживание и ремонт изделий. Для более подробной консультации или дополнительных вопросов, свяжитесь с нами по указанному номеру или через форму обратной связи.
Мембранные элементы 4040 — Акватрол
4-дюймовые рулонные элементы для морской воды:
Высокая селективность, высокая производительность: Применение высокого давления для очистки морской воды.
- Все данные о производительности собираются при температуре 25°C (77°F), pH 7,5 и 8% скорости восстановления.
- Скорость потока пермеата для каждого элемента может варьироваться в пределах ± 15%.
Размеры
1 дюйм= 25.4 мм
Ограничения по эксплуатации
- Максимальная рабочая температура………..…………….…………… 45°C(113°F)
- Максимальное рабочее давление………………..…………………….. 1000psi(69бар)
- Максимальное падение давления (один элемент)…………………… 15psi(1.0бар)
- Уровень pH для продолжительной работы……………………………… 3-11
- Уровень pH для очистки…………………………………………………… 1.5-12
- Устойчивость к свободному хлору………………………………………. <0.1ppm
- Максимальный поток SDI………………………………………….…….…. 5
4-дюймовые рулонные элементы для солоноватой воды:
Низкое давление, высокая производительность: Низкое или сверхнизкое давление для обработки солоноватой воды.
- Все данные о производительности собираются при температуре 25°C (77°F), pH 7,5 и 15% скорости восстановления.
- Скорость потока пермеата для каждого элемента может варьироваться в пределах ± 15%.
- Версия HT была разработана для подачи воды с высоким солесодержанием до 10000 ppm.
Размеры
1 дюйм= 25.4 мм
Ограничения по эксплуатации
- Максимальная рабочая температура………..…………….…………… 45°C(113°F)
- Максимальное рабочее давление………………..…………………….. 600psi(41бар)
- Максимальное падение давления (один элемент)………………….. 15psi(1.0бар)
- Уровень pH для продолжительной работы…………………………….. 3-11
- Уровень pH для очистки……………………………………………….….. 1.5-12
- Устойчивость к свободному хлору………………………………….….. <0.1ppm
- Максимальный поток SDI………………………………………….………. 5
4-дюймовые рулонные элементы для солоноватой воды:
Низкое давление, высокая производительность: Низкое или сверхнизкое давление для обработки солоноватой воды.
- Все данные о производительности собираются при температуре 25°C (77°F), pH 7,5 и 15% скорости восстановления.
- Скорость потока пермеата для каждого элемента может варьироваться в пределах ± 15%.
Размеры
1 дюйм= 25.4 мм
Ограничения по эксплуатации
- Максимальная рабочая температура………..…………….…………… 45°C(113°F)
- Максимальное рабочее давление………………..…………………….. 600psi(41бар)
- Максимальное падение давления (один элемент)………………….. 15psi(1.0бар)
- Уровень pH для продолжительной работы…………………………….. 3-11
- Уровень pH для очистки…………………………………………………… 1.5-12
- Устойчивость к свободному хлору……………………………………… <0.1ppm
- Максимальный поток SDI………………………………………….……… 5
Промышленные мембраны для установок обратного осмоса (RO) производства Wave Cyber являются одними из лучших продуктов в отрасли. Современная линия покрытия, в сочетании с передовой мембранной технологией, обеспечивает продукту самое высокое качество и наиболее стабильную работу.
Элементы Wave Cyber уникально спроектированы таким образом, чтобы обеспечить высокий уровень задержки солей с минимальной потерей скорости потока фильтрации.
Мембранный материал: полиамидный тонкопленочный композит. Спирально намотанный элемент. Верхнее покрытие на основе эпоксидной смолы (если не указано иное).
Важные примечания к работе
- Крайне важно следовать утвержденной процедуре запуска, чтобы предотвратить повреждение мембраны из-за слишком сильного потока воды или гидравлического удара. Перед началом работы системы необходимо выполнить загрузку элементов обратного осмоса, правильно расположить их в мембранном корпусе, предварительную обработку мембраны и другие системные проверки.
- Свести к минимуму любые перепады давления или колебания поперечного потока на спиральных элементах. Во время пуска рекомендуется постепенное наращивание потока до рабочего состояния.
- Максимальный перепад давления в мембранном корпусе составляет 50 фунтов на квадратный дюйм (3,4 бар).
- Никакое статическое давление не должно возникать на стороне проницаемости.
- Храните элементы влажными, избегайте пересушивания.
- Если рабочие пределы и рекомендации не соблюдаются, то гарантия на продукт не предоставляется.
- В случае не использования системы в течение длительного времени рекомендуется, чтобы мембранные элементы были погружены в консервирующий раствор для предотвращения роста бактерий.
- Пермеат, собранный с первого часа работы, должен быть сброшен в канализацию.
- Клиент несет ответственность за то, чтобы химические вещества и смазочные материалы не оказывали пагубного воздействия на элементы обратного осмоса.

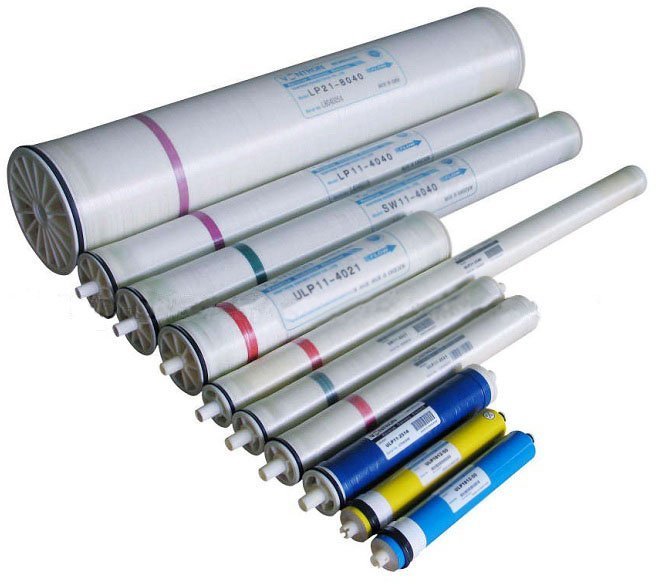

Мембранные элементы Vontron – комплектующие к установкам обратного осмоса
Представленные мембранные элементы выпускаются компанией Vontron Technology. Материал, используемый при их изготовлении, относится к серии ULP полиамида. Рабочее давление может быть очень низким, но при этом значения проводимости и селективности соответствует низконапорным элементам.
Давление в ходе работы составляет 2/3 от давления обычных композитных мембран. Селективность по солям – 99,5 %. Данный показатель позволяет снизить затраты на эксплуатацию всей системы.
Условия эксплуатации не должны нарушаться при применении мембранных элементов. Любое нарушение приводит к снятию гарантий на данную продукцию.
Мембранные элементы типоразмера 4”
Мембрана для обратного осмоса Vontron XLP11-4040 представляет собой сверхнизконапорный мембранный элемент со следующими характеристиками:
- Производительность: 7,6 м3/сутки
- Рабочее давление: 7 бар (100 psi)
- Селективность: 98 %
- Диаметр: 102 мм (4″)
- Длина: 1016 мм (40″)
- Площать поверхности: 7,9 м2
- Материал: Полиамид
Мембрана для обратного осмоса Vontron ULP11-4040 представляет собой низконапорный мембранный элемент со следующими характеристиками:
- Производительность: 11,3 м3/сутки
- Рабочее давление: 10 бар (150 psi)
- Селективность: 98 %
- Диаметр: 102 мм (4″)
- Длина: 1016 мм (40″)
- Площать поверхности: 7,9 м2
- Материал: Полиамид
Мембрана для обратного осмоса Vontron ULP21-4040 представляет собой низконапорный мембранный элемент со следующими характеристиками:
- Производительность: 9,1 м3/сутки
- Рабочее давление: 10 бар (150 psi)
- Селективность: 99 %
- Диаметр: 102 мм (4″)
- Длина: 1016 мм (40″)
- Площать поверхности: 7,9 м2
- Материал: Полиамид
Мембрана для обратного осмоса Vontron ULP31-4040 представляет собой низконапорный мембранный элемент со следующими характеристиками:
- Производительность: 7,2 м3/сутки
- Рабочее давление: 10 бар (150 psi)
- Селективность: 99,4 %
- Диаметр: 102 мм (4″)
- Площать поверхности: 7,9 м2
- Материал: Полиамид
Мембрана для обратного осмоса Vontron LP21-4040 представляет собой высоконапорный мембранный элемент со следующими характеристиками:
- Производительность: 9,1 м3/сутки
- Рабочее давление: 16 бар (225 psi)
- Селективность: 99,5 %
- Диаметр: 102 мм (4″)
- Длина: 1016 мм (40″)
- Площать поверхности: 7,9 м2
- Материал: Полиамид
Мембрана для нанофильтрации Vontron VNF1-4040 представляет собой мембранный элемент со следующими характеристиками:
- Производительность: 9,1 м3/сутки
- Рабочее давление: 5 бар (75 psi)
- Селективность: 40-60 % по NaCl, 96% по MgSO4
- Диаметр: 102 мм (4″)
- Длина: 1016 мм (40″)
- Площать поверхности: 7,4 м2
- Материал: Полиамид
Мембрана для нанофильтрации Vontron VNF2-4040 представляет собой мембранный элемент со следующими характеристиками:
- Производительность: 6,8 м3/сутки
- Рабочее давление: 5 бар (75 psi)
- Селективность: 80-95 % по NaCl, 96% по MgSO4
- Диаметр: 102 мм (4″)
- Длина: 1016 мм (40″)
- Площать поверхности: 7,4 м2
- Материал: Полиамид
Мембранные элементы типоразмера 8”
Мембрана для обратного осмоса Vontron XLP12-8040 представляет собой сверхнизконапорный мембранный элемент со следующими характеристиками:
- Производительность: 41,6 м3/сутки
- Рабочее давление: 7 бар (100 psi)
- Селективность: 99 %
- Диаметр: 203 мм (8″)
- Длина: 1016 мм (40″)
- Площать поверхности: 37 м2
Мембрана для обратного осмоса Vontron ULP22-8040 представляет собой низконапорный мембранный элемент со следующими характеристиками:
- Производительность: 45,7 м3/сутки
- Рабочее давление: 10 бар (150 psi)
- Селективность: 99 %
- Диаметр: 203 мм (8″)
- Длина: 1016 мм (40″)
- Площать поверхности: 37 м2
- Материал: Полиамид
Мембрана для обратного осмоса Vontron ULP12-8040 представляет собой низконапорный мембранный элемент со следующими характеристиками:
- Производительность: 49,9 м3/сутки
- Рабочее давление: 10 бар (150 psi)
- Селективность: 98 %
- Диаметр: 203 мм (8″)
- Длина: 1016 мм (40″)
- Площать поверхности: 37 м2
- Материал: Полиамид
Мембрана для обратного осмоса Vontron LP22-8040 представляет собой высоконапорный мембранный элемент со следующими характеристиками:
- Производительность: 39,7 м3/сутки
- Рабочее давление: 16 бар (225 psi)
- Селективность: 99,5 %
- Диаметр: 203 мм (8″)
- Длина: 1016 мм (40″)
- Площать поверхности: 37 м2
- Материал: Полиамид
Обратноосмотические низконапорные мембранные элементы (мембраны) SUEZ GE DESAL OSMONICS серии AK low energy для солоноватых вод
Режим работы:
пн-пт: с 9.
30 до 18.30 сб, вс: выходные- Мембраны GE WATER
- Спирально-намотанные мембраны SUEZ WATER (GE WATER) для водоочистки
- Обратноосмотические низконапорные мембранные элементы (мембраны) SUEZ GE DESAL OSMONICS серии AK low energy для солоноватых вод
Показано 1 — 20 из 20 15243060150
Сортировать по
название товара +/-
Название товара
Артикул
SKU
Категория
Цена товара
товар в наличии
Порядок
Артикул: su0046 SKU: 3056679
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 63235,43 руб
/ шт.
Артикул: su0159 SKU: 3150326
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 65863,23 руб
/ шт.
Артикул: su0052 SKU: 3056684
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 68491,03 руб
/ шт.
Артикул: su0047 SKU: 3056680
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 65863,23 руб
/ шт.
Артикул: su0048 SKU: 3156843
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 66178,25 руб
/ шт.
Артикул: su0160 SKU: 3150327
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 68491,03 руб
/ шт.
Артикул: su0053 SKU: 3056685
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 70172,65 руб
/ шт.
Артикул: su0049 SKU: 3056681
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 68491,03 руб
/ шт.
Артикул: su0051 SKU: 3056683
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 32966,37 руб
/ шт.
Артикул: su0050 SKU: 3056678
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 31705,16 руб
/ шт.
Артикул: su0036 SKU: 1206799
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 23507,85 руб
/ шт.
Артикул: su0037 SKU: 1206802
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 27501,12 руб
/ шт.
Артикул: su0038 SKU: 1206803
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 25294,84 руб
/ шт.
Артикул: su0039 SKU: 1206812
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 29919,28 руб
/ шт.
Артикул: su0040 SKU: 1223696
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 49467,49 руб
/ шт.
Артикул: su0041 SKU: 3039082
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 29498,88 руб
/ шт.
Артикул: su0042 SKU: 3039149
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 28658,07 руб
/ шт.
Артикул: su0043 SKU: 1206819
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 91928,25 руб
/ шт.
Артикул: su0044 SKU: 3039160
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 59031,39 руб
/ шт.
Артикул: su0045 SKU: 3039161
Быстрый просмотр
Перейти в карточку товара
В наличии: 1 шт.
Цена: 61344,17 руб
/ шт.
Мембранные элементы Hydranautics | aquatreat.by
Hydranautics предлагает очень широкую линейку мембранных продуктов и услуг в отрасли. Помимо полного ассортимента продуктов RO (обратный осмос), NF (нанофильтрация), UF (ультрафильтрация) и MF (микрофильтрация), Hydranautics также предлагает уникальные индивидуальные технологические решения — Integrated Membrane Solutions (IMS) — для индивидуального подхода к обработке воды. «Hydranautics» IMS сочетает в себе ряд мембранных технологий для достижения наиболее полного, эффективного и недорогого решения.
Серия CPA
Ультрачистая вода необходима в нескольких промышленных применениях. Мембраны обратного осмоса серии CPA считаются отраслевым стандартом для всех критически важных приложений высокой чистоты — от фармацевтической до энергетической отрасли. Серия спирально-навитых мембран обратного осмоса для солоноватых вод CPA доступна в самых разных размерах и обеспечивают непревзойденную производительность с самыми высокими показателями селективности.
Высокая производительность, эффективность и экономичность делают мембраны серии CPA лучшими высокоселективными мембранами обратного осмоса для солоноватых вод в промышленности. Из-за исключительно высокой степени обессоливания данные элементы используются в производстве электроэнергии, фармацевтике, микроэлектронике и полупроводниковой промышленности.
| Элемент Hydranautics | Рабочая поверхность, м2 (футов2) | Производительность по пермеату, GPD (м3/день) | Минимальная селективность, % |
| CPA2-4040 | 7.9 (85) | 2250 (8.5) | 99.2 |
| CPA2 | 33.9 (365) | 10000 (37.9) | 99.5 |
| CPA3 | 37. 1 (400) | 11000 (41.6) | 99.6 |
| CPA5-LD-4040 | 7.43 (80) | 2100 (7.95) | 99.5 |
| CPA5-LD | 37.1 (400) | 11000 (41.6) | 99.6 |
| CPA5 MAX | 40.9 (440) | 12000 (45.5) | 99.5 |
| CPA6-LD | 37.1 (400) | 8000 (30.3) | 99.6 |
| CPA6 MAX | 40.9 (440) | 8800 (33.3) | 99.6 |
| CPA7-LD | 37.2 (400) | 11500 (43.5) | 99.7 |
| CPA-4040E | 6. 04 (65) | 2250 (8.5) | 99.2 |
Серия ESPA
Энергия, необходимая для работы насоса высокого давления является самой значительной затратной статье в энергетическом балансе работы установки обратного осмоса. ESPA-мембраны — это решение для задач, требующих высокой энергоэффективности, с бескомпромиссной производительностью и высокой селективностью. Работая при значительно более низком давлении, мембранные элементы ESPA производят высококачественную воду, обеспечивая экономию энергии. Мембраны серии ESPA используются для очистки питьевой воды, промышленных технологических вод, утилизации и повторного использования муниципальных и промышленных сточных вод из-за их исключительной работоспособности. Эти мембраны также служат частью «полировальных» установок при обессоливании морской воды, когда удаление бора является критически важным.
| Элемент Hydranautics | Рабочая поверхность, м2 (футов2) | Производительность по пермеату, GPD (м3/день) | Минимальная селективность, % |
| ESPA1-LD-4040 | 7. 4 (80) | 2450 (9.27) | 99.2 |
| ESPA1 | 37.1 (400) | 12000 (45.4) | 99.2 |
| ESPA2-LD-4040 | 7.43 (80) | 2000 (7.57) | 99.4 |
| ESPA2-LD | 37.1 (400) | 10000 (37.9) | 99.5 |
| ESPAB MAX | 40.9 (440) | 9000 (34.1) | 99.0 |
| ESPA2 MAX | 40.9 (440) | 12000 (45. 4) | 99.5 |
| ESPA2 1640 | 158 (1700) | 41000 (155.2) | 99.4 |
| ESPAB 1640 | 158 (1700) | 34000 (128.7) | 99.1 |
| ESPA4-4040 | 7.9 (85) | 2500 (9.46) | 99.0 |
| ESPA4-LD-4040 | 7.4 (80) | 2350 (8.90) | 99.0 |
| ESPA4-LD | 37.1 (400) | 12000 (45.4) | 99.0 |
| ESPA4 MAX | 40.9 (440) | 13200 (50) | 99.0 |
Серия LFC
LFC3-LD из LD Technology ™ серия инновационных мембранных элементов, которые сочетают в себе характеристики нейтрально заряженной поверхности с гидрофильностью для достижения наименьшего органического и коллоидного загрязнения в самых сложных рабочих условиях.
Комбинируя атрибуты нейтрального поверхностного заряда и гидрофильности, LFC3-LD обеспечивает значительное снижение скорости обрастания, увеличивая эффективность мембраны, восстанавливая номинальную производительность после химической промывки. Низкозагрязняющийся состав LFC3-LD (Low Differential Pressure) обеспечивает нейтральный поверхностный заряд, который уменьшает загрязнение при очистке сточных вод и поверхностных вод с высоким потенциалом обрастания. При использовании LD Technology ™ с низким уровнем загрязнения дифференциальное давление снижается, снижая биологическое и коллоидное загрязнение внутри мембраны и успешно уменьшая количество необходимых химических промывок (ссылка на реагенты для химической промывки мембранных элементов). Мембрана LFC3-LD имеют диаметры 4,0 и 8,0 дюйма.
| Элемент Hydranautics | Рабочая поверхность, м2 (футов2) | Производительность по пермеату, GPD (м3/день) | Минимальная селективность, % |
| LFC3-LD-4040 | 7. 43 (80) | 2100 (7.95) | 99.5 |
| ESPA1 | 37.1 (400) | 11000 (41.6) | 99.5 |
Специалисты ООО «Акватрит» окажут Вам квалифицированную помощь в подборе мембранных элементов Hydranautics для Вашей системы обратного осмоса.
Оставьте заявку и наши специалисты подскажут Вам по выбору оборудования для решения проблем водоподготовки и водоочистки.
Имя (обязательно)
Организация (обязательно)
Телефон (обязательно)
Сообщение
Спиральные мембраны премиум качества | Alfa Laval
Спиральные мембраны премиум качества | Alfa Laval | Alfa Laval- Оборудование
- Сервис
- Отрасли промышленности
- Отправить запрос
- Принцип работы
Широкий ассортимент спиральных мембран обратного осмоса (RO), нанофильтрации (NF), ультрафильтрации (UF) и микрофильтрации (MF) для эффективного восстановления, очистки, фракционирования или концентрации продуктов в таких отраслях, как пищевая промышленность, производство напитков, молочная промышленность, химическая промышленность, биотехнологии/биохимия и фармацевтика.
Спиральные мембраны также могут использоваться для регенерации воды.
Преимущества спиральных мембранных фильтров
- Не высокие исходные инвестиции и малые затраты на замену благодаря долговечности конструкции
- Экономичность — низкое энергопотребление (по сравнению с керамической мембраной) и компактная конструкция
- Эффективность — нет необходимости в замене/утилизации картриджей или расходных материалов, используемых при традиционной фильтрации
- Отличная химическая и термическая стабильность с высокой устойчивостью к рН и температуре
- Поставляется как в виде плоского листа (для скрининга или лабораторных работ), так и в виде спирали (для более масштабных применений)
Alfa Laval специализируется на мембранной фильтрации уже более 50 лет. Полученные знания и опыт работы с этой технологией обеспечивают прочную основу для разработки эффективных спиральных мембран сегодня.
Наши спиральные мембраны включают широкий спектр размеров пор для обеспечения различных сепарационных свойств. В их основе лежит уникальная конструкция из полипропиленового или полиэфирного материала в санитарном полнопроходном исполнении, обеспечивающем оптимальные условия очистки. Все материалы соответствуют санитарным нормам FDA. Мы изготавливаем спиральные мембраны в различных комбинациях длины, размеров пор и габаритных размеров для обеспечения оптимальной производительности для вашего применения.
Материалы наших спиральных мембран соответствуют всем основным нормативным требованиям
Все материалы мембран, используемые как для плоской, так и для спиральной конфигурации, соответствуют Регламенту ЕС (EC) 1935/2004, Регламенту ЕС 10/2011, Регламенту ЕС (EC) 2023/2006 и нормам FDA (CFR) Title 21, и могут применяться в пищевой и фармацевтической промышленности. Данное соответствие распространяется также на сопутствующее оборудование и арматуру, включая такие элементы, как пластины и рамы, корпуса мембран и насосы.
.
Принцип работы — технология спиральных мембран
В основе технологии мембранной фильтрации лежит использование полупроницаемой мембраны для разделения жидкости на два разных потока.
Перекачивание жидкости через поверхность мембраны создает положительное трансмембранное давление, которое позволяет любым компонентам, размер которых меньше пористости мембраны, проходить через нее, образуя пермеат.
Компоненты, размер которых превышает размер пор, просто не могут пройти через мембрану и остаются в так называемом ретентате. Поверхность мембраны остается свободной от засорения под действием силы потока жидкости, движущегося параллельно поверхности мембраны.
Эффективная спиральная мембранная фильтрация
Экономичное решение — по сравнению с керамической мембраной
Одним из ключевых преимуществ спиральной мембраны является ее экономичность в сравнении с керамической мембраной.
Она имеет низкие капитальные и эксплуатационные затраты, и в то же время спиральная мембрана идеально подходит для применения в условиях высокого расхода.
.
Отправить запрос
Отправить запрос
Страна*
— Выберите из списка —AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDemocratic Republic of the CongoDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEnglandEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and Mc Donald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKoreaKosovoKuwaitKyrgyzstanLao Peoples Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaРоссияRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and The GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaScotland SenegalSerbiaSeychellesSierra LeoneSierra Lione (British)SingaporeSint Maarten (Dutch Part)SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and The South Sandwich IslandsSouth Pasific IslandsSpainSri LankaSt MaartenSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaTanzania, United Republic ofThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican City State (Holy See)VenezuelaVietnamVirgin Islands (British)Virgin Islands (U.
S.)Wales Wallis and FutunaWestern SaharaYemenZambiaZimbabwe
Хотели бы вы получать информацию о вебинарах, приглашения на предстоящие мероприятия, а также новости о продуктах и услугах? Да Нет
Я даю согласие на обработку и хранение моих персональных данных для получения ответа на мой запрос.
Данная информация хранится и обрабатывается в соответствии с нашей политикой конфиденциальности.
.
Оборудование
3.4.1 Мембранные элементы
3.
4.1 Мембранные элементы
Продукция: ABAQUS/Standard ABAQUS/Explicit
Мембранные элементы, которые не могут нести какую-либо поперечную или изгибающую силу, представляют собой листы в пространстве жесткости, поэтому единственными ненулевыми компонентами напряжения в мембране являются компоненты, параллельные срединной поверхности мембраны: мембрана находится в состоянии плоского напряжения.
В любой момент времени мы используем локальную ортонормированную базисную систему , где и находятся на поверхности мембраны и нормальны к мембране. Базисная система определяется стандартным соглашением, используемым в ABAQUS для базиса на поверхности в пространстве. В этом разделе греческие индексы принимают значения в диапазоне 1, 2, а латинские индексы — в диапазоне 1, 2, 3. Греческие индексы используются для обозначения компонентов в первых двух направлениях локального ортонормированного базиса (на поверхности мембраны). .
Равновесие
Вклад виртуальной работы от внутренних сил в мембранном элементе равен
где — напряжение Коши, — виртуальная скорость деформации (, где — поле виртуальной скорости), и В — текущий объем мембраны.
Предположим, что отличны от нуля только компоненты мембранных напряжений на поверхности мембраны: . Тогда уравнение 3.4.1–1 упрощается до
где
и , где t — текущая толщина элемента и А — его текущая площадь.
Якобиан
Последовательный якобианский вклад элемента равен
Поскольку мы предполагаем, что , первый член под интегралом равен
Мы также предполагаем, что поперечное напряжение сдвига элемента отсутствует: , и, следовательно, . Таким образом, второй член под интегралом равен
Мы можем записать это как
Изменение толщины
.
Напряжение в плоскости ; линейная эластичность дает
.
Рассматривая их как логарифмические деформации,
, где A — площадь на базовой поверхности мембраны. Эта нелинейная аналогия с линейной упругостью приводит к зависимости изменения толщины:
Материал несжимаемый; толщина сечения не меняется.
Полная деформация
Градиент деформации . Поскольку мы берем нормаль к текущей поверхности мембраны и предполагаем отсутствие поперечного сдвига мембраны,
Согласно приведенному выше допущению об изменении толщины, прямая внеплоскостная составляющая градиента деформации равна
Для расчета деформации градиент в конце приращения, сначала мы вычисляем два касательных вектора в конце приращения, определяемые производной позиции относительно опорных координат:
где получено путем интерполяции с производными функции формы от узловых координат, а изменение преобразования координат основано на эталонной геометрии.
Определены составляющие градиента деформации
Для выбора направлений базиса элемента делаем следующее. Найдите любую пару ортонормированных векторов в плоскости (по стандартной проекции ABAQUS). Затем найдите такой угол, что базисные векторы элементов , определенные
удовлетворяют условию симметрии
Используя определения в терминах в приведенном выше уравнении, угол поворота получается равным
, где
Градиент деформации следует сразу же.
Для эластомеров мы работаем непосредственно с точки зрения и . Для моделей неупругих материалов нам нужны меры приращения деформации и среднего вращения материала, которые мы вычисляем по формуле , где градиент деформации в начале текущего приращения (при приращении « n ”):
Компоненты можно определить через
и, следовательно, определить инверсией.
Добавочная деформация и вращение затем определяются из полярного разложения , где матрица вращения и чистое растяжение:
(см. «Деформация», Раздел 1.4.1). Мы находим и соответствующие собственные векторы, решая собственную задачу для
. Поскольку мы не предполагаем поперечного сдвига в мембране, нормальное направление (вдоль ) всегда является главным направлением, поэтому собственная задача — это задача
Тогда логарифмическое приращение деформации составляет
, а среднее приращение вращения материала определяется из полярного разложения приращения:
СсылкаМембранные элементы, Раздел 23.1.1 Руководства пользователя ABAQUS Analysis
W-8040 и W-404NF0001
ГлавнаяПродукцияСерия мембранных элементов Мембранный элемент
W-8040 Мембранный элемент серии
Мембранный элемент W-ULP-8040
Мембранные элементы серии ULP могут достигать требуемой скорости проникновения воды при сверхнизкой/экстремальной скорости опреснения и высокой степени обессоливания -условия эксплуатации при низком давлении.
Подходит для опреснения поверхностных, грунтовых, водопроводных и городских вод с содержанием солей менее 2000 частей на миллион.
Мембранный элемент W-BW-8040
Мембранные элементы серии BW отличаются высокой производительностью воды и хорошими характеристиками опреснения. Он подходит для опреснения поверхностных, грунтовых, водопроводных и городских вод с содержанием солей менее 10 000 частей на миллион.
Спецификация
Установка патронного фильтрующего элемента с высокой пропускной способностью
| Модель | W-ULP-8040 | W-BW-8040 |
|---|---|---|
| Активная мембрана Футы² (м 2 ) | 400 (37) | 400 (37) |
| Рабочее давление psi (МПа) | 150 (1,03) | 255 (1,55) |
| Средняя производительность GPD (м³/сутки) | 10500 (39,5) | 10500 (39,5) |
| Отказ от соли (%) | 99,0 | 99,5 |
| Степень извлечения (%) | 15 | 15 |
Макс. Рабочее давление psi (МПа) | 600 фунтов на кв. дюйм (4,1 МПа) | 600 фунтов на кв. дюйм (4,1 МПа) |
| Макс. температура на входе (°C) | 45 °С | 45 °С |
| Макс. приток SDI | 5 | 5 |
| Макс. расход воды GPM (м³/ч) | 75 гал/мин (17 м³/ч) | 75 гал/мин (17 м³/ч) |
| Концентрация свободного хлора | ＜ 0,1 частей на миллион | ﹤ 0,1 ч/млн |
| Диапазон PH питательной воды при непрерывной работе | 2–12 | 2–12 |
| Макс. перепад давления с одинарным мембранным элементом | 15 фунтов на кв. дюйм (0,1 МПа) | 15 фунтов на кв. дюйм (0,1 МПа) |
Мембранный элемент серии W-4040
Мембранный элемент W-ULP-4040
Мембранные элементы серии ULP позволяют достичь желаемого пермеата и высокой скорости опреснения в условиях сверхнизкого/экстремально низкого давления.
Подходит для опреснения поверхностных, грунтовых, водопроводных и городских вод с содержанием солей менее 2000 частей на миллион.
Мембранный элемент W-BW-4040
Мембранные элементы серии BW отличаются высокой производительностью воды и хорошими характеристиками опреснения. Он подходит для опреснения поверхностных, грунтовых, водопроводных и городских вод с содержанием солей менее 10 000 частей на миллион.
Спецификация
Диаграмма спецификации мембранных элементов серии W-4040
| Модель | W-ULP-4040 | W-BW-4040 |
|---|---|---|
| Активная мембрана Футы² (м 2 ) | 85 (7,9) | 85 (7,9) |
| Рабочее давление psi (МПа) | 150 (1.03) | 255 (1,55) |
| Средняя производительность GPD (м³/сутки) | 2000 (7,6) | 2600 (9,8) |
| Отказ от соли (%) | 99,0 | 99,5 |
| Степень извлечения (%) | 15 | 15 |
Макс. Рабочее давление psi (МПа) | 600 фунтов на кв. дюйм (4,1 МПа) | 600 фунтов на кв. дюйм (4,1 МПа) |
| Макс. температура на входе (°C) | 45 °С | 45 °С |
| Макс. приток SDI | 5 | 5 |
| Макс. расход воды GPM (м³/ч) | 16 гал/мин (3,6 м³/ч) | 16 гал/мин (3,6 м³/ч) |
| Концентрация свободного хлора | ＜ 0,1 частей на миллион | ﹤ 0,1 ч/млн |
| Диапазон pH питательной воды при непрерывной работе | 2–12 | 2–12 |
| Макс. перепад давления с одинарным мембранным элементом | 15 фунтов на кв. дюйм (0,1 МПа) | 15 фунтов на кв. дюйм (0,1 МПа) |
Серия W-NF
8-дюймовый мембранный элемент NF
Мембранные элементы серии NF для нанофильтрации обеспечивают высокое содержание пермеата и отличные характеристики опреснения.
Поэтому он подходит для крупномасштабных промышленных и муниципальных систем очистки воды. При использовании показывает отличную способность удалять пестициды, вирусы и бактерии. Обладает высокой способностью к удалению природных органических веществ и средней способностью к удалению общей жесткости. Благодаря инновационной технологии продукт имеет более прочную поверхность пленки, сильные антиокислительные характеристики, а использование режима работы сверхнизкого давления может значительно улучшить систему и экономичность эксплуатации.
Спецификация
Диаграмма спецификации серии мембранных элементов W-NF-8040
| Модель | 85 (7,9) |
|---|---|
| Активная мембрана, фут² (м 2 ) | 75 (0,52) |
| Рабочее давление psi (МПа) | 9000 (33,9) |
| Средняя производительность GPD (м³/сутки) | 50–75 |
| Отказ от соли (%) | 15 |
| Степень извлечения (%) | 600 фунтов на кв. дюйм (4,1 МПа) |
| Макс. Рабочее давление psi (МПа) | 45 °С |
| Макс. температура на входе (°C) | 5 |
| Макс. приток SDI | 75 гал/мин (17 м³/ч) |
| Макс. расход воды GPM (м³/ч) | ﹤ 0,1 ч/млн |
| Концентрация свободного хлора | 2–12 |
| Диапазон pH питательной воды при непрерывной работе | 15 фунтов на кв. дюйм (0,1 МПа) |
| Макс. перепад давления с одинарным мембранным элементом | 45 °С |
Ганьсуйский химический завод по обработке воды. Май 2014 г.
Биль Кристалл Техника водоподготовки. Май 2015 г.
Апрель Fine Paper Инженерия по очистке воды. Май 2015
Daya Bay Проект нефтеперерабатывающего завода Cnooc.
Июль 2016
Проект по очистке сточных вод Циндао. Август 2016
Далянь Хэнли нефтехимический проект очистки воды. Ноябрь 2017 г.
Корпус DTRO FRP для проекта по очистке фильтрата на полигоне
Корпус DTRO FRP для проекта по очистке фильтрата на полигоне
Пекинский проект по очистке сточных вод. ноя 2021
Расскажите нам о своем запросе и получите бесплатную цитату:
29.1.1 Мембранные элементы
29.1.1 Мембранные элементы
Продукты: Abaqus/Standard Abaqus/Explicit Abaqus/Cae
818198188188188188818888888 годы.«Общая библиотека мембранных элементов», раздел 29.1.2
«Библиотека цилиндрических мембранных элементов», раздел 29.1.3
“Axisymmetric membrane element library,” Section 29.1.4
*MEMBRANE SECTION
*NODAL THICKNESS
*DISTRIBUTION
*HOURGLASS STIFFNESS
“Creating раздел 12.
13.8 Руководства пользователя Abaqus/CAE.
13.8 Руководства пользователя Abaqus/CAE.Обзор
Мембранные элементы:
элемент, но не имеющий жесткости на изгиб; например, тонкий резиновый лист, образующий воздушный шар. Кроме того, они часто используются для представления тонких компонентов жесткости в сплошных конструкциях, таких как армирующий слой в сплошной среде. (Если армирующий слой состоит из поясов, следует использовать арматурный стержень. См. «Определение арматурного стержня как свойства элемента», раздел 2.2.4.)
Выбор подходящего элемента
В дополнение к обычным мембранным элементам, доступным как в Abaqus/Standard, так и в Abaqus/Explicit, цилиндрические мембранные элементы и осесимметричные мембранные элементы доступны только в Abaqus/Standard.
Общие мембранные элементы
Общие мембранные элементы следует использовать в трехмерных моделях, в которых деформация конструкции может развиваться в трех измерениях.
Цилиндрические мембранные элементы
Цилиндрические мембранные элементы доступны в Abaqus/Standard для точного моделирования областей в конструкции с круговой геометрией, такой как шина.
Элементы используют тригонометрические функции для интерполяции перемещений вдоль окружного направления и используют обычную изопараметрическую интерполяцию в радиальной плоскости или плоскости поперечного сечения. Они используют три узла вдоль окружного направления и могут охватывать сегмент от 0 до 180. Доступны элементы с интерполяцией как первого, так и второго порядка в плоскости поперечного сечения.
Геометрия элемента определяется указанием узловых координат в глобальной декартовой системе. Узловой вывод по умолчанию также предоставляется в глобальной декартовой системе. Вывод напряжений, деформаций и других материальных точечных величин осуществляется в коротационной системе, которая вращается со средним вращением материала.
Цилиндрические элементы можно использовать в одной сетке с обычными элементами. В частности, обычные мембранные элементы могут быть соединены непосредственно с узлами на кромке поперечного сечения цилиндрических элементов. Например, любое ребро элемента M3D4 может иметь общие узлы с ребрами поперечного сечения элемента MCL6.
Совместимые цилиндрические твердотельные элементы («Библиотека цилиндрических твердотельных элементов», раздел 28.1.5) и поверхностные элементы с арматурой («Поверхностные элементы», раздел 32.7.1) доступны для использования с цилиндрическими мембранными элементами.
Осесимметричные мембранные элементы
Осесимметричные мембранные элементы, доступные в Abaqus/Standard , делятся на две категории: те, которые не допускают скручивания вокруг оси симметрии, и те, которые допускают. Эти элементы называются регулярными и обобщенными осесимметричными мембранными элементами соответственно.
Обобщенные осесимметричные мембранные элементы (осесимметричные мембранные элементы с круткой) допускают окружную составляющую нагрузки или анизотропию материала, которая может вызывать кручение вокруг оси симметрии. Как окружная составляющая нагрузки, так и анизотропия материала не зависят от окружной координаты. Поскольку зависимость нагрузки или материала от окружной координаты отсутствует, деформация является осесимметричной.
Обобщенные осесимметричные мембранные элементы нельзя использовать в процедурах динамического извлечения или извлечения собственных частот.
Соглашение об именах
Соглашение об именах для мембранных элементов зависит от размерности элемента.
Общие мембранные элементы
Общие мембранные элементы в Abaqus называются следующим образом:
Например, M3D4R представляет собой трехмерный 4-узловой мембранный элемент с уменьшенной интеграцией.
Цилиндрические мембранные элементы
Цилиндрические мембранные элементы в Abaqus/Standard имеют следующие названия:
Например, MCL6 представляет собой 6-узловой цилиндрический мембранный элемент с интерполяцией по окружности.
Осесимметричные мембранные элементы
Осесимметричные мембранные элементы в Abaqus/Standard называются следующим образом:
Например, MAX2 представляет собой обычный осесимметричный мембранный элемент с квадратичной интерполяцией.
Нормальное определение элемента
«Верхняя» поверхность мембраны представляет собой поверхность в положительном направлении нормали (определено ниже) и называется поверхностью SPOS для определения контакта. «Нижняя» поверхность находится в отрицательном направлении по нормали и называется гранью SNEG для определения контакта.
Общие мембранные элементы
Для обычных мембранных элементов положительное направление нормали определяется правилом правой руки, обходящим узлы элемента в том порядке, в котором они указаны в определении элемента. См. Рисунок 29.1.1–1.
Рисунок 29.1.1–1 Положительные нормали для обычных мембран.
Цилиндрические мембранные элементы
Для цилиндрических мембранных элементов положительное направление нормали определяется правилом правой руки, обходящим узлы элемента в том порядке, в котором они указаны в определении элемента. См. рис. 29..1.1–2.
Рис. 29.
1.1–2 Положительные нормали для цилиндрических мембран.
Осесимметричные мембранные элементы
Для осесимметричных мембранных элементов положительная нормаль определяется поворотом на 90° против часовой стрелки от направления, идущего от узла 1 к узлу 2. См. рис. 29.1.1–3.
Рис. 29.1.1–3 Положительные нормали для осесимметричных мембран.
Определение свойств сечения элемента
Определение секции мембраны используется для определения свойств секции. Вы должны связать эти свойства с областью вашей модели.
| Использование входного файла: | *Мембранная секция, ELSET = Имя |
| , где возвращает параметры ELSETESTEMEMES. |
| Использование Abaqus/CAE: | Модуль свойств: Создать секцию : выберите Оболочка в качестве секции Категория и Мембрана в качестве секция Тип : выбор областей |
Определение постоянной толщины сечения
Вы можете определить постоянную толщину сечения как часть определения сечения.
| Использование входного файла: | *MEMBRANE SECTION, ELSET= name Толщина |
| ABAQUS/CAE Использование CAE: | . Толщина мембраны: толщина |
Определение переменной толщины с использованием распределений
).
Распределение, используемое для определения толщины мембраны, должно иметь значение по умолчанию. Толщина по умолчанию используется любым элементом мембраны, назначенным секции мембраны, которой не назначено конкретное значение в распределении.
Если толщина мембраны определена для секции мембраны с распределением, узловая толщина не может использоваться для определения этой секции.
| Использование входного файла: | Используйте следующую опцию для определения пространственно изменяющейся толщины: |
*Мембранная часть, толщина мембраны = Наименование распределения |
Определение непрерывной толщины. В этом случае любая заданная вами постоянная толщина сечения будет игнорироваться, а толщина сечения будет интерполирована из заданных узловых значений (см. «Узловые толщины», раздел 2.1.3). Толщина должна быть определена во всех узлах, связанных с элементом.
Если толщина мембраны определена для секции мембраны с распределением, узловая толщина не может использоваться для определения этой секции.
| Использование входного файла: | Используйте обе следующие опции: |
*ТОЛЩИНА УЗЛОВ |
| Использование Abaqus/CAE: | В Abaqus/CAE не поддерживается постоянное изменение толщины мембраны. |
Назначение определения материала набору мембранных элементов
Вы должны связать определение материала с каждым определением секции мембраны. При желании вы можете связать определение ориентации материала с разделом (см. «Ориентации», раздел 2.2.5). Произвольная ориентация материала допустима только для обычных мембранных элементов и осесимметричных мембранных элементов с закруткой. Вы можете определить другие направления, задав локальную ориентацию, за исключением элементов MAX1 и MAX2 («Библиотека осесимметричных мембранных элементов», Раздел 29)..1.4), которые не поддерживают ориентации.
В Abaqus/Standard, если ориентация, присвоенная участку мембраны, определяется с помощью распределений, ко всем элементам мембраны, связанным с участком мембраны, применяются пространственно изменяющиеся локальные системы координат. Локальная система координат по умолчанию (как определено распределениями) применяется к любому элементу мембраны, который специально не включен в связанное распределение.
| Использование входного файла: | *Мембранная секция, материал = Имя , Ориентация = Название |
| ABAQUS/CAE USAGE: | 77745 : ABAQUS/CAE: 77777745 . Создать секцию : выберите Оболочка в качестве секции Категория и Мембрана в качестве раздел Тип : Материал: наименование
Определение изменения толщины мембраны при деформации
Можно определить, как толщина мембраны будет изменяться при деформации, задав ненулевое значение для коэффициента Пуассона сечения, которое позволит изменить толщину мембраны в зависимости от плоскостных деформаций в геометрически нелинейном анализе ( см.
«Определение анализа», раздел 6.1.2).
В качестве альтернативы в Abaqus/Explicit вы можете выбрать расчет изменения толщины путем интегрирования деформации в направлении толщины, которая основана на определении материала элемента и условии плоского напряжения.
Значение эффективного коэффициента Пуассона для сечения должно быть в пределах от 1,0 до 0,5. По умолчанию коэффициент Пуассона раздела равен 0,5 в Abaqus/Standard, чтобы обеспечить несжимаемость элемента; в Abaqus/Explicit изменение толщины по умолчанию основано на определении материала элемента.
Коэффициент Пуассона сечения 0,0 означает, что толщина не изменится. Значения между 0,0 и 0,5 означают, что толщина изменяется пропорционально между пределами отсутствия изменения толщины и несжимаемости соответственно. Отрицательное значение коэффициента Пуассона сечения приведет к увеличению толщины сечения в ответ на деформации растяжения.
| Использование входного файла: | Используйте один из следующих вариантов: |
*Мембранная секция, Poisson = *Membrane Secem |
| Использование Abaqus/CAE: | Модуль свойств: Создать секцию : выберите Оболочка в качестве секции Категория и мембрана0009 В качестве раздела Тип : Секция Пуассона: использование анализа по умолчанию или Укажите значение: |
Определение неразмерных параметров управления часовыми стекла режимы песочных часов» в разделе «Элементы управления секциями», раздел 27.
1.4, для получения дополнительной информации об управлении песочными часами.
Указание формулы управления песочными часами или коэффициентов масштабирования, отличной от значения по умолчанию
Для мембранных элементов с уменьшенной интеграцией можно указать нестандартную формулу управления песочными часами или масштабные коэффициенты. Формула расширенного управления песочными часами не по умолчанию доступна только для элементов M3D4R.
| Использование входного файла: | Используйте следующий параметр, чтобы указать нестандартную формулу управления песочными часами в определении управления разделом:0026 , HOURGLASS= hourglass_control_formulation Use the following option to associate the section control definition with the membrane section: *MEMBRANE SECTION, CONTROLS= name |
| Abaqus/CAE Usage: | Модуль сетки: : Управление песочными часами: hourglass_control_formulation |
Указание нестандартных коэффициентов жесткости песочных часов
В Abaqus/Standard вы можете указать нестандартные коэффициенты жесткости в виде песочных часов, основанные на подходе общей жесткости по умолчанию для общих мембранных элементов с уменьшенной интеграцией.
Эти коэффициенты жесткости не учитываются для осесимметричных мембранных элементов. Не существует коэффициентов жесткости песочных часов или масштабных коэффициентов для формулировки расширенного контроля песочных часов, отличной от используемой по умолчанию.
| Использование входного файла: | Используйте оба следующих параметра: |
*МЕМБРАННАЯ СЕКЦИЯ *HOURGLASS STIFFNESS |
| Abaqus/CAE Usage: | Mesh module: : Hourglass stiffness: Specify |
Using membrane elements in large-displacement implicit analyses
В Abaqus/Standard может возникнуть коробление, если мембранная конструкция подвергается сжимающей нагрузке при расчете больших перемещений, что вызывает деформацию вне плоскости.
Поскольку плоская мембрана без напряжений не имеет жесткости перпендикулярно своей плоскости, внеплоскостное нагружение вызовет численные особенности и трудности со сходимостью. Как только разовьется некоторая внеплоскостная деформация, мембрана сможет сопротивляться неплоскостной нагрузке.
В некоторых случаях нагружение мембранных элементов растяжением или добавление начального растягивающего напряжения может преодолеть численные сингулярности и трудности сходимости, связанные с внеплоскостной нагрузкой. Однако вы должны выбрать величину нагрузки или начального напряжения таким образом, чтобы это не повлияло на окончательное решение.
Использование мембранных элементов в контактном анализе Abaqus/Standard
Типы элементов M3D8 и M3D8R автоматически преобразуются в типы элементов M3D9и M3D9R соответственно, если к элементу прикреплена ведомая поверхность на контактной паре.
Высокоэффективные мембранные элементы из композитного полиамида (CPA) для воды высокой чистоты на Culligan Reynolds h3O Plus
Мембранные элементы Hydranautics CPA (композитный полиамид) стали признанным отраслевым стандартом для высокопроизводительных и чистых применений.
Элементы CPA доступны как в 4-дюймовом, так и в 8-дюймовом диаметре, со спиральной намоткой длиной 40 дюймов, а также в элементах меньшего диаметра и меньшей длины для всех областей применения с высокой степенью чистоты. Мембраны CPA обеспечивают одни из самых высоких уровней защиты от соли — каждый элемент в каждом заказе для каждого клиента.
Компания Hydranautics также предлагает интегрированные мембранные решения (IMS), сочетающие в себе ряд мембранных технологий обратного осмоса, нанофильтрации, ультрафильтрации и микрофильтрации для получения наиболее комплексных, эффективных и недорогих решений для отрасли.
Информация о запросе Сравнить товары
| CPA-4040E | N/A 2250 галлонов в день (gal/d) Поток пермеата Композитный полиамидный (CPA) Высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 2250 гал/д8,5 м³/д | Н/Д 99,5 % | Н/Д 99,2 % | нет данных 65 футов²6,04 м² | Запросить цену |
| CPA2-4040 | N/A 2250 галлонов в день (gal/d) Поток пермеата Композитный полиамидный (CPA) Высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 2250 гал/д8,5 м³/д | Н/Д 99,5 % | Н/Д 99,2 % | нет данных 85 футов²7,9 м² | Запросить цену |
| цена за конверсию 2 | Н/Д 10000 галлонов в сутки (галлонов/день) Поток пермеата Композитный полиамидный (CPA) Высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 10000 галлонов/день37,9 м³/день | Н/Д 99,7 % | Н/Д 99,5 % | нет данных 365 футов²33,9 м² | Запросить цену |
| цена за конверсию 3 | Н/Д 11000 галлонов в день (галлон/день) Поток пермеата Композитный полиамидный (CPA) Высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 11000 галлонов/день41,6 м³/день | Н/Д 99,7 % | Н/Д 99,6 % | нет данных 400 футов²37,1 м² | Запросить цену |
| CPA5-LD-4040 | Н/Д 2100 галлонов в день (галлон/день) Поток пермеата Композитный полиамидный (CPA) высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 2100 галлонов/д7,95 м³/д | Н/Д 99,7 % | Н/Д 99,5 % | нет данных 80 футов²7,4 м² | Запросить цену |
| CPA5-LD | Н/Д 11000 галлонов в день (галлон/день) Поток пермеата Композитный полиамидный (CPA) Высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 11000 галлонов/день41,6 м³/день | Н/Д 99,7 % | Н/Д 99,6 % | нет данных 400 футов²37,1 м² | Запросить цену |
МАКС. цена за конверсию 5 | Н/Д 12000 галлонов в сутки (галлонов/день) Поток пермеата Композитный полиамидный (CPA) высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 12000 галлонов/д45,5 м³/д | Н/Д 99,7 % | Н/Д 99,6 % | нет данных 440 футов²40,9 м² | Запросить цену |
| CPA6-LD | Н/Д 8000 галлонов в сутки (галлонов/день) Поток пермеата Композитный полиамидный (CPA) высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 8000 галлонов/д30,3 м³/д | Н/Д 99,75 % | Н/Д 99,6 % | нет данных 400 футов²37,1 м² | Запросить цену |
МАКС. цена за конверсию 6 | Н/Д 8800 галлонов в сутки (галлонов/день) Поток пермеата Композитный полиамидный (CPA) Высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 8800 галлонов/день33,3 м³/день | Н/Д 99,75 % | Н/Д 99,6 % | нет данных 440 футов²40,9 м² | Запросить цену |
| CPA7-LD | Н/Д 11500 галлонов в день (галлон/день) Поток пермеата Композитный полиамидный (CPA) высокоэффективный мембранный элемент для воды высокой чистоты | Н/Д 11500 галлонов/день43,5 м³/день | Н/Д 99,8 % | Н/Д 99,7 % | нет данных 400 футов²37,1 м² | Запросить цену |
Компоненты базальной мембраны почек — PubMed
Обзор
.
1999 декабрь; 56 (6): 2016-24.
doi: 10.1046/j.1523-1755.1999.00785.x.
Дж. Х. Майнер 1
принадлежность
- 1 Медицинский факультет, Отделение почек, Медицинская школа Вашингтонского университета, Сент-Луис, Миссури 63110, США. [email protected]
- PMID: 10594777
- DOI: 10.1046/j.1523-1755.1999.00785.x
Бесплатная статья
Обзор
Дж. Х. Майнер.
почки инт.
1999 Декабрь
Бесплатная статья
. 1999 декабрь; 56 (6): 2016-24.
doi: 10.1046/j.1523-1755.1999.00785.x.
Автор
Дж. Х. Майнер 1
принадлежность
- 1 Медицинский факультет, Отделение почек, Медицинская школа Вашингтонского университета, Сент-Луис, Миссури 63110, США. [email protected]
- PMID: 10594777
- DOI: 10.1046/j.1523-1755.1999.00785.x
Абстрактный
Компоненты базальной мембраны почек.
Базальные мембраны представляют собой специализированные внеклеточные матрицы, встречающиеся по всему телу. Они окружают весь эпителий, эндотелий, периферические нервы, мышечные и жировые клетки. Они играют особенно важную роль в почках, о чем свидетельствует тот факт, что дефекты почечных базальных мембран связаны с нарушением функции почек. Основными компонентами всех базальных мембран являются ламинин, коллаген IV, энтактин/нидоген и сульфатированные протеогликаны. Каждый из них описывает семейство родственных белков, которые собираются друг с другом во внеклеточном пространстве, образуя базальную мембрану. За последние несколько лет были обнаружены новые компоненты базальной мембраны, которые экспрессируются в почках. Здесь описаны основные компоненты и их локализация в зрелых и развивающихся базальных мембранах почек. Кроме того, обсуждаются фенотипы генных мутаций компонентов базальной мембраны, как естественных, так и экспериментальных, а также аберрантное отложение белков базальной мембраны во внеклеточном матриксе при некоторых почечных заболеваниях.
Похожие статьи
Гетерогенное распределение коллагена IV типа, энтактина, гепарансульфатпротеогликана и ламинина среди базальных мембран почек, как показано с помощью количественной иммуноцитохимии.
Дежарден М., Бендаян М. Дежарден М. и соавт. J Гистохим Цитохим. 1989 г., июнь; 37 (6): 885–97. дои: 10.1177/37.6.2723404. J Гистохим Цитохим. 1989. PMID: 2723404
Роль ламинин-нидогенных комплексов в формировании базальной мембраны в процессе эмбрионального развития.
Дзиадек М. Дзиадек М. Опыт. 1995 г., 29 сентября; 51 (9–10): 901–13. дои: 10.1007/BF01921740. Опыт. 1995. PMID: 7556571 Обзор.
Аномальный внеклеточный матрикс и чрезмерный рост эпителия поликистозной болезни почек у взрослых людей.
Уилсон П.Д., Хренюк Д., Габов П.А. Уилсон, П.Д., и соавт. J Cell Physiol. 1992 г., февраль; 150 (2): 360-9. doi: 10.1002/jcp.1041500220. J Cell Physiol. 1992. PMID: 1734038
Белки базальной мембраны: структура, сборка и клеточные взаимодействия.
Полссон М. Полссон М. Crit Rev Biochem Mol Biol. 1992;27(1-2):93-127. дои: 10.3109/104092392060. Crit Rev Biochem Mol Biol. 1992. PMID: 1309319 Обзор.
Сборка экзогенного внеклеточного матрикса при формировании базальной мембраны клетками альвеолярного эпителия in vitro.
Фуруяма А., Мочитате К. Фуруяма А. и др. Дж. Клеточные науки. 2000 март; 113 (часть 5): 859-68. doi: 10.1242/jcs.113.5.859. Дж. Клеточные науки.
2000.
PMID: 10671375
2000.
PMID: 10671375Посмотреть все похожие статьи
Цитируется
Почка-на-чипе: механическая стимуляция и интеграция датчиков.
Ван Д., Гаст М., Феррелл Н. Ван Д и др. Датчики (Базель). 2022 13 сентября; 22 (18): 6889. дои: 10.3390/s22186889. Датчики (Базель). 2022. PMID: 36146238 Бесплатная статья ЧВК. Обзор.
Блокирование CHOP-зависимого перемещения TXNIP в митохондрии ослабляет альбуминурию и смягчает повреждение почек при нефротическом синдроме.
Park SJ, Kim Y, Li C, Suh J, Sivapackiam J, Goncalves TM, Jarad G, Zhao G, Urano F, Sharma V, Chen YM. Парк С.Дж. и др. Proc Natl Acad Sci U S A. 2022, 30 августа; 119 (35): e2116505119. doi: 10.
1073/pnas.2116505119. Epub 2022 22 августа.
Proc Natl Acad Sci U S A. 2022.
PMID: 35994650Биоинспирированный гибридный гидрогель на основе червей Sandcastle на основе пептидов для стимулирования образования сфероидов печени.
Chen YH, Ku YH, Wang KC, Chiang HC, Hsu YP, Cheng MT, Wang CS, Wee Y. Чен Ю.Х. и соавт. Гели. 2022 27 февраля; 8 (3): 149. doi: 10.3390/gels8030149. Гели. 2022. PMID: 35323262 Бесплатная статья ЧВК.
Glomerulus-on-a-Chip: Текущие идеи и будущий потенциал в отношении повторения селективно проницаемых систем фильтрации.
Дои К., Кимура Х., Мацунага Ю.Т., Фуджи Т., Нангаку М. Дои К. и др. Int J Nephrol Renovasc Dis. 2022 10 марта; 15:85-101. doi: 10.2147/IJNRD.S344725. Электронная коллекция 2022.
Int J Nephrol Renovasc Dis. 2022.
PMID: 35299832
Бесплатная статья ЧВК.
Обзор.Органоиды почек повторяют сборку базальной мембраны человека в норме и при болезни.
Мораис МРТ, Тиан П., Лоулесс К., Муртуза-Бейкер С., Хопкинсон Л., Вудс С., Миронов А., Лонг Д.А., Гейл Д.П., Зорн ТМТ, Кимбер С.Дж., Зент Р., Леннон Р. Мораис MRPT и др. Элиф. 2022 25 января; 11:e73486. doi: 10.7554/eLife.73486. Элиф. 2022. PMID: 35076391 Бесплатная статья ЧВК.
1073/pnas.2116505119. Epub 2022 22 августа.
Proc Natl Acad Sci U S A. 2022.
PMID: 35994650
Int J Nephrol Renovasc Dis. 2022.
PMID: 35299832
Бесплатная статья ЧВК.
Обзор.Просмотреть все статьи «Цитируется по»
Типы публикаций
термины MeSH
Мембранный элемент Dixon PES, 222/закрытый, длина 30 дюймов
Мембранный элемент Dixon DF серии PES, полипропилен, жесткий сепаратор, 222/закрытая торцевая крышка, длина 30 дюймов
- Артикул:
- Н/Д
- Производитель:
- Длина:
- 30 дюймов
- Материал:
- Полипропилен
- Материал уплотнения:
- Силикон
- Тип:
- 222/Закрытая торцевая крышка
- Вес:
- 10,00 фунтов
org/Brand»>
ДиксонЗвоните, чтобы узнать цену: (800) 333-3331
- Артикул:
- Н/Д
- Производитель:
- Длина:
- 30 дюймов
- Материал:
- Полипропилен
- Материал уплотнения:
- Силикон
- Тип:
- 222/Закрытая торцевая крышка
- Вес:
- 10,00 фунтов
org/Brand»>
ДиксонЗвоните, чтобы узнать цену: (800) 333-3331
Мембранные элементы Dixon PES соответствуют требованиям раздела 21 Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) и обладают превосходной грязеемкостью при низком сопротивлении потоку.
Ваш комментарий будет первым
